Анализаторы многопараметрические настольные EDGE
| Номер в ГРСИ РФ: | 57240-14 |
|---|---|
| Производитель / заявитель: | Фирма "Hanna Instruments", Германия |
Анализаторы многопараметрические настольные EDGE (далее - анализаторы) предназначены для измерения рН, удельной электрической проводимости (УЭП), массовой концентрации растворенных солей (TDS), массовой концентрации растворенного кислорода и температуры воды и водных растворов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57240-14 |
| Действует | по 15.04.2024 |
| Наименование | Анализаторы многопараметрические настольные |
| Модель | EDGE |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dfb0c08e-8106-3d28-8f18-ab3262d2e369 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Германия Румыния |
| Информация о сертификате | |
| Срок действия сертификата | 25.04.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 522 п. 06 от 25.04.2014 |
Производитель / Заявитель
Фирма "HANNA Instruments", Германия; Фирма "HANNA Instruments", Румыния
Германия Румыния
Поверка
| Методика поверки / информация о поверке | МП 22-241-2014 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3510
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3428 (98%) |
| Неуспешных поверок (СИ непригодно) | 82 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
57240-14: Описание типа
2024-57240-14.pdf
|
Скачать | 203.2 КБ | |
|
57240-14: Методика поверки
2024-mp57240-14.pdf
|
Скачать | 794.2 КБ |
Описание типа
Назначение
Анализаторы многопараметрические настольные EDGE (далее - анализаторы) предназначены для измерения рН, удельной электрической проводимости (УЭП), массовой концентрации растворенных солей (TDS), массовой концентрации растворенного кислорода и температуры воды и водных растворов.
Описание
Принцип работы анализаторов потенциометрический, основан на измерении потенциалов на электродах первичных преобразователей.
Конструктивно анализаторы состоят из измерительного блока и подключаемых к нему электродов первичных преобразователей.
Электроды первичных преобразователей:
- HI 11310 стеклянный pH электрод со встроенным датчиком температуры;
- HI 11311 стеклянный pH электрод со встроенным датчиком температуры с дополнительными функциями диагностики электрода;
- HI 12300 pH электрод со встроенным датчиком температуры в пластиковом корпусе;
- HI 12301 pH электрод со встроенным датчиком температуры в пластиковом корпусе с дополнительными функциями диагностики электрода;
- HI 763100 датчик проводимости со встроенным датчиком температуры;
- HI 764080 датчик растворенного кислорода со встроенным датчиком температуры.
Анализаторы имеют систему автоматической термокомпенсации, интерфейс для подключения персонального компьютера.

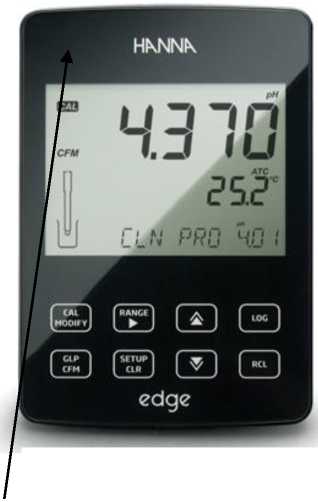

Фотография внешнего вида анализатора представлена на рисунке 1.
Рисунок 1 - фотография внешнего вида анализатора
Место нанесения знака поверки
Анализаторы оснащены жидкокристаллическим дисплеем, клавишами управления и встроенным микропроцессором для обработки измерительной информации.
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и передавать на ПК полученные результаты измерений.
Идентификационные данные программного обеспечения
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
- |
1.XX |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
± 0,03 |
|
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 |
от 0,4 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3 |
±(0,015-С+0,1)* |
|
Диапазоны измерений УЭП, мСм/см |
от 0,01 до 200 |
|
Пределы допускаемой приведенной погрешности измерений УЭП, % |
± 1,0 |
|
Диапазон показаний УЭП, мСм/см |
от 0,01 до 500 |
|
Диапазоны измерений массовой концентрации растворенных солей (TDS), г/дм3 |
от 0,005 до 400 |
|
Пределы допускаемой приведенной погрешности измерений TDS, % |
± 1,0 |
|
Диапазон измерений температуры жидкости, оС |
от минус 20 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, оС |
± 1,0 |
|
Габаритные размеры, мм, не более |
202х140х12 |
|
Масса, кг, не более |
0,25 |
|
Условия эксплуатации: - температура окружающего воздуха, оС; - относительная влажность воздуха, %, не более |
от 0 до 55 80 |
|
Средний срок службы, лет, не менее |
5 |
|
*С - измеренная массовая концентрация растворенного кислорода, мг/дм3 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации анализатора типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Измерительный блок |
1 |
|
Комплект электродов, датчиков и растворов |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 22-241-2014 |
1 |
По дополнительному заказу поставляются:
HI 2020-02/2030-02/2040-02 edge™ - измерительный блок без датчиков, источник питания с европейской вилкой;
HI 11310 стеклянный pH электрод со встроенным датчиком температуры;
HI 11311 стеклянный pH электрод со встроенным датчиком температуры с дополнительными функциями диагностики электрода;
HI 12300 pH электрод со встроенным датчиком температуры в пластиковом корпусе;
HI 12301 pH электрод со встроенным датчиком температуры в пластиковом корпусе с дополнительными функциями диагностики электрода;
HI 763100 датчик проводимости со встроенным датчиком температуры;
HI 764080 датчик растворенного кислорода со встроенным датчиком температуры.
Поверка
осуществляется по документу: МП 22-241-2014 «ГСИ. Анализаторы
многопараметрические настольные EDGE. Методика поверки», утвержденному ФГУП «УНИИМ» 11 марта 2014 г.
Эталонные средства измерений, используемые при поверке:
- буферные растворы 2-го разряда по ГОСТ 8.135-2004, воспроизводящие следующие значения рН: 1,65; 4,01; 12,65. Абсолютная погрешность ± 0,01;
- стандартные образцы удельной электрической проводимости ГСО 7374-97 -ГСО 7378-97 (удельная электрическая проводимость 112 мСм/см, 12,9 мСм/см, 1,41 мСм/см 0,29 мСм/см, 0,047 мСм/см; относительная погрешность аттестованного значения ± 0,25 % при Р=0,95);
- термометр ртутный стеклянный (диапазон измерений температуры от минус 50 оС до 120 оС, абсолютная погрешность ± 0,3 оС);
- ГСО-ПГС 3713-87 состава газовой смеси O2-N2 (объемная доля кислорода в смеси 0,19 %, абсолютная погрешность аттестованного значения ± 0,006 % при Р=0,95);
- ГСО-ПГС 3723-87 состава газовой смеси O2-N2 (молярная доля кислорода в смеси от 3,0 % до 5,0 %, относительная погрешность аттестованного значения
± (-0,bX+0,8) % при Р=0,95, где Х - аттестованное значение, %);
- ГСО-ПГС 3729-87 состава газовой смеси O2-N2 (молярная доля кислорода в смеси от 10 % до 94 %, относительная погрешность аттестованного значения
± (-0,003^X+0,32) % при Р=0,95, где Х - аттестованное значение, %);.
- весы лабораторные I (специального) класса точности.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные документы
ГОСТ 8.120-99 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений рН
ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
Техническая документация изготовителя «HANNA Instruments», Германия и «HANNA Instruments», Румыния.
Рекомендации к применению
- при осуществлении деятельности в области охраны окружающей среды,
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
