Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511
| Номер в ГРСИ РФ: | 57382-14 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | Фирма "ETS Lindgren", США |
| 57382-14: Описание типа СИ | Скачать | 238.7 КБ |
Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511 (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности магнитного поля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57382-14 |
| Наименование | Антенны магнитные пассивные измерительные |
| Модель | ETS Lindgren EMCO 6511 |
| Год регистрации | 2014 |
| Страна-производитель | США |
| Примечание | 04.06.2014 Изменения в названии организации |
| Информация о сертификате | |
| Срок действия сертификата | 15.05.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 792 п. 01 от 04.06.2014Приказ 610 п. 04 от 15.05.2014 |
Производитель / Заявитель
Фирма "ETS Lindgren", США
США
Поверка
| Методика поверки / информация о поверке | МП 57382-14 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 108 |
| Найдено поверителей | 6 |
| Успешных поверок (СИ пригодно) | 108 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 57382-14: Описание типа СИ | Скачать | 238.7 КБ |
Описание типа
Назначение
Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511 (далее - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности магнитного поля.
Описание
Конструктивно антенны представляют собой восьмивитковую рамку диаметром 560 мм, размещенную на диэлектрическом основании.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемной магнитной рамке, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

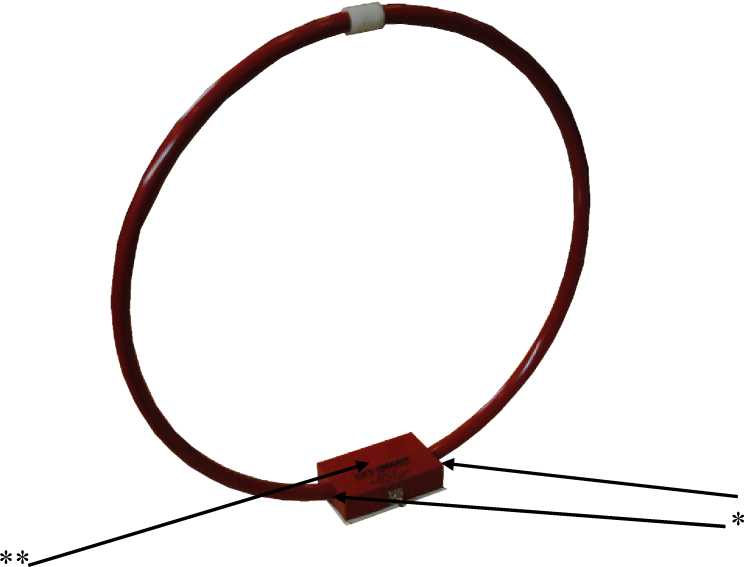

Внешний вид антенн, места пломбировки от несанкционированного доступа и место для нанесения наклейки «Знак утверждения типа» приведены на рисунке 1.
* - места пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
Технические характеристики
Метрологические и технические характеристики антенн приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон частот, Гц |
от 200 до 5 • 106 |
|
Диапазон изменений коэффициента калибровки, дБ/м |
от 105 до 45 |
|
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ |
± 2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
598x380x127 |
|
Диаметр рамки, мм, не более |
560 |
|
Масса, кг, не более |
1,6 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. |
20 ± 5 до 80 от 630 до 800 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и в виде голографической наклейки на диэлектрическое основание антенны.
Комплектность
В комплект поставки входят:
- антенна магнитная пассивная измерительная ETS Lindgren EMCO 6511 - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.;
- упаковочная тара - 1 шт.
Поверка
осуществляется по документу МП 57382-14 «Инструкция. Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511 фирмы «ETS Lindgren», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10.02.2014 г.
Основные средства поверки:
- эталон низшего разряда единицы напряженности электромагнитного поля КОСИ НЭМП «Панировка-ЭМ», диапазон частот от 200 Гц до 1000 МГц, пределы допускаемой погрешности воспроизведения единицы напряженности магнитного поля ± 6%.
Сведения о методах измерений
Антенны магнитные пассивные измерительные ETS Lindgren EMCO 6511. Руководство по эксплуатации.
Нормативные документы
1. ГОСТ 8.097-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц.
2. ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
3. Техническая документации фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
