Преобразователи измерительные БИ-НГИ
| Номер в ГРСИ РФ: | 57422-14 |
|---|---|
| Производитель / заявитель: | ООО "НЕФТЕГАЗИМПЕКС", г.Москва |
|
57422-14: Описание типа
2019-57422-14.pdf
|
Скачать | 809.7 КБ |
Преобразователи измерительные БИ-НГИ (далее - преобразователи) предназначены для измерений напряжения, силы постоянного тока и электрического сопротивления при определении параметров электрохимической защиты подземных металлических сооружений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57422-14 |
| Действует | по 15.03.2024 |
| Наименование | Преобразователи измерительные |
| Модель | БИ-НГИ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 00ca97af-5713-d5b5-8b67-36a3735fee50 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 26.05.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 664 п. 17 от 26.05.2014 |
Производитель / Заявитель
ООО "НЕФТЕГАЗИМПЕКС", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | НФГА.426469.029.Д1 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 197 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
57422-14: Описание типа
2019-57422-14.pdf
|
Скачать | 809.7 КБ |
Описание типа
Назначение
Преобразователи измерительные БИ-НГИ (далее - преобразователи) предназначены для измерений напряжения, силы постоянного тока и электрического сопротивления при определении параметров электрохимической защиты подземных металлических сооружений.
Описание
Принцип действия преобразователей заключается в автоматическом преобразовании силы и напряжения постоянного тока в цифровой шестнадцатеричный код быстродействующим аналого-цифровым преобразователем.
Преобразователь представляет собой печатную плату с элементами, покрытую защитным лаком и закрытую с обоих сторон герметичными крышками. Верхняя крышка полупрозрачная, через нее можно наблюдать свечение контрольных светодиодов и установленный адрес блока. Нижняя крышка непрозрачная, на ней установлен кронштейн, с помощью которого блок монтируется на 35-мм DIN-рейку. Герметизация верхней крышки обеспечивается резиновым уплотнителем, нижней - герметиком.
Преобразователь осуществляет информационный обмен с управляющим устройством по интерфейсу RS-485 с гальванической развязкой.

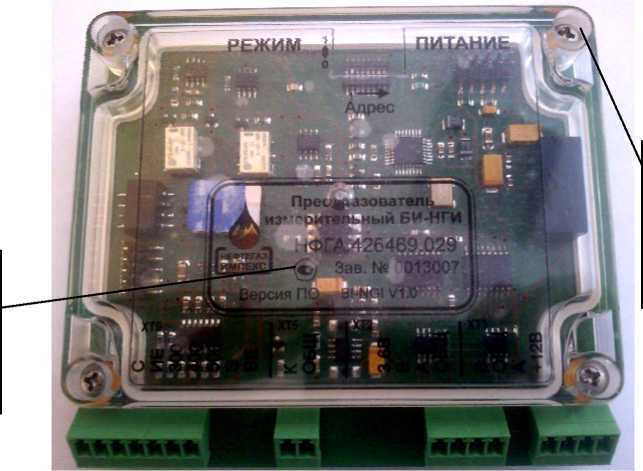

Внешний вид блока и схема пломбировки от несанкционированного доступа блока приведена на рисунке 1.
Место нанесения знака утверждения типа
Место пломбирования от несанкционированного доступа
Рисунок 1 - Внешний вид преобразователя и схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой преобразователей.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
bianga, bibnga |
BI-NGI V1.0 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Основные метрологические и технические характеристики преобразователей приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В: величины суммарного потенциала величины поляризационного потенциала |
от минус 4 до 0 от минус 3,2 до 0 |
|
Пределы допускаемой основной погрешности измерений напряжения постоянного тока, мВ |
± 8 |
|
Диапазон измерений силы постоянного тока, мА |
± 10 |
|
Пределы допускаемой основной погрешности измерений силы постоянного тока, мА |
± 0,02 |
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0 до 15 |
|
Пределы допускаемой основной погрешности измерений электрического сопротивления, Ом |
± 1 |
|
Пределы допускаемой дополнительной погрешности измерений входного сигнала, обусловленной изменением температуры окружающей среды, не более пределов основной погрешности на каждые 35 °С отклонения температуры от нормальной | |
|
Входное сопротивление каналов измерений суммарного и поляризационного потенциала, МОм, не менее |
10 |
|
Подавление помехи частотой 50 Гц по каналам измерений суммарного и поляризационного потенциала поляризационного потенциала, дБ, не менее |
40 |
|
Напряжение питания постоянного тока, В |
от 10,0 до 14,4 |
|
Ток потребления, мА, не более |
75 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
115 х 103 х 33 |
|
Масса блока, г, не более |
650 |
|
Условия эксплуатации блока: - диапазон рабочих температур, °С - относительная влажность, при температуре 25 °С, % |
от минус 45 до 60 до 98 |
|
Средний срок службы блока, лет, не менее |
15 |
|
Средняя наработка на отказ с вероятностью 0,9, ч, не менее |
30000 |
Знак утверждения типа
наносится на лицевую панель преобразователя в виде наклейки и на титульные листы эксплуатационной документации типографским методом.
Комплектность
Комплектность блока приведена в таблице 2.
Таблица 2
|
Наименование |
Количество, шт. |
|
Преобразователь измерительный БИ-НГИ |
1 |
|
Преобразователь измерительный БИ-НГИ. Руководство по эксплуатации. НФГА.426469.029РЭ |
1 |
|
Преобразователь измерительный БИ-НГИ. Методика поверки. НФГА.426469.029 Д1 |
1 |
Поверка
осуществляется по документу НФГА.426469.029.Д1«Инструкция.Преобразователи измерительные БИ-НГИ Методика поверки.», утвержденному первым заместителем генерального директора - заместителя по научной работе ФГУП «ВНИИФТРИ» в апреле 2014 г.
Основные средства поверки:
- калибратор портативный универсальный Time Electronics 1018 (1017) (Рег.№ 26287-04), верхние пределы диапазонов измерений напряжения постоянного тока 9,99999; 99,9999; 999,999 мВ; 9,99999 В, 99,9999 В; пределы допускаемой основной относительной погрешности ± (0,005 + 0,001 Uk/Ux) % на пределе Uk = 10 В; верхний предел диапазона силы постоянного тока 99,9999 мА; пределы допускаемой основной относительной погрешности ± (0,02 + 0,004 Ik/Ix) % на пределе Ik = 10 мА; верхний предел диапазона сопротивления постоянному току 9,99999 кОм; пределы допускаемой основной относительной погрешности ± 0,05 % Rx;
- установка для проверки параметров электрической безопасности GPT-79804 (Рег. №50681-12), диапазон измерений от 1 МОм до 9999 МОм; пределы допускаемой основной относительной погрешности измерения ± 1 %;
- магазин сопротивлений ПрофКип Р4834-М1 (Рег. № 52064-12), диапазон значений воспроизводимого сопротивления от 0,01 Ом до 111111,1 Ом; класс точности 0.2 /(2.5 . 10-7).
Сведения о методах измерений
Преобразователь измерительный БИ-НГИ. Руководство по эксплуатации.
НФГА.426469.029РЭ.
Нормативные документы
ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии.
ГОСТ 9.602-2005 ЕСЗКС Сооружения подземные. Общие требования к защите от коррозии.
Преобразователь измерительный БИ-НГИ. Технические условия НФГА.426469.029 ТУ.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
