Теплосчетчики-регистраторы "БАТЫР"
| Номер в ГРСИ РФ: | 57474-14 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "Энергис-сервис", г.Лениногорск |
Теплосчетчики - регистраторы "БАТЫР" (далее - теплосчетчики) предназначены для измерений и регистрации количества теплоты, объемного и массового расхода воды, объема, массы, температуры, давления воды на узлах учета в системах водяного теплоснабжения на источнике и у потребителя теплоты, а также горячего и холодного водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57474-14 |
| Действует | по 15.04.2029 |
| Наименование | Теплосчетчики-регистраторы |
| Модель | "БАТЫР" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d386bd87-76fb-2b4a-f064-b3cbc72ddd52 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 32.01 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 27.05.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 683 п. 10 от 27.05.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью "МАГИКА-ПРИБОР+" (ООО "МАГИКА-ПРИБОР+"), г. Москва; Общество с ограниченной ответственностью "ЭНЕРГИС-СЕРВИС" (ООО "ЭНЕРГИС-СЕРВИС"), Республика Татарстан, г. Лениногорск. ТОО "КомТЭС", Казахстан, г.Алма-Аты (срок свидетельства: 27.05.2019 г.).
Россия
Поверка
| Методика поверки / информация о поверке | 4218-014-89503403 МП |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 515 (97%) |
| Неуспешных поверок (СИ непригодно) | 16 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
57474-14: Описание типа
2023-57474-14-1.pdf
|
Скачать | 1 MБ | |
|
57474-14: Методика поверки
2022-mp57474-14.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Теплосчетчики - регистраторы «БАТЫР» (далее - теплосчетчики) предназначены для измерений и регистрации количества теплоты, объемного и массового расхода воды, объема, массы, температуры, давления воды на узлах учета в системах водяного теплоснабжения на источнике и у потребителя теплоты, а также горячего и холодного водоснабжения.
Описание
Теплосчётчики являются составными изделиями и состоят из следующих блоков: электронного блока c электромагнитными преобразователями расхода (ЭПР), регистраторов расхода, расходомеров и/или тахометрических водосчетчиков, термопреобразователей сопротивления с НСХ 100П или Pt100, датчиков давления с унифицированным аналоговым выходным сигналом 4-20 мА. Типы применяемых в составе теплосчётчиков расходомеров, водосчётчиков, термопреобразователей сопротивления, датчиков давления приведены в табл.1, 2 и 3. ЭПР являются составной частью электромагнитного расходомерного канала (ЭРК) электронных блоков теплосчетчика, отдельно не поверяются, не имеют собственного паспорта, калибруются и поверяются только совместно с электронным блоком теплосчетчика или регистратора.
Принцип работы теплосчетчика состоит в измерении объемного и массового расхода, объема, массы, температуры и давления воды в трубопроводной системе (ТС) с последующим расчетом количества теплоты и других параметров. В зависимости от исполнения теплосчетчик может обслуживать от 1-го до 3-х трубопроводных систем. В состав каждой ТС может входить от 1-го до 3-х трубопроводов. Для каждой ТС архивируются нарастающим итогом измеренные и нормированные значения количества теплоты, объемов, масс, давлений, средних или средневзвешенных температур, а так же значения времени нормальной работы и времени различных неисправностей, выявленных средствами диагностики работы теплоосчетчика. В составе ЭРК имеются технические и программные средства для автоматического определения направления движения потока воды и ситуации "сухая труба", когда уровень воды находится ниже уровня электродов. Для каждой ТС регистрируются ситуации, когда значения объемного расхода в любом трубопроводе, измеренные ЭРК, будут больше максимального или меньше минимального допустимых значений. Для каждой пары подающий и обратный трубопровод диагностируются в ситуации, когда разность температур будет меньше минимально допустимого значения.
Информация из архива может быть просмотрена на индикаторе теплосчетчика за любой день и час или считана через цифровые интерфейсы теплосчетчика. Суточная информация хранится в архиве от 6 месяцев до 12 месяцев, а часовая информация - от 45 суток до 90 суток в зависимости от модификации прибора и количества трубопроводов, параметры которых контролируются теплосчетчиком. Срок хранения архивной информации при выключенном питании до 8 лет.
В зависимости от комплектности поставки и версии встроенного программного обеспечения, теплосчетчики выпускаются в следующих исполнениях:
- К - для измерения параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей не более двух трубопроводов, например, для квартир и небольших домов;
- А и Д - для измерения параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей до трех трубопроводов;
- Е - для одновременного измерения тепловой энергии в двух закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе;
- Р и Т - составные теплосчетчики для одновременного измерения тепловой энергии в двух или трех закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе.
Регистраторы расхода исп. РИ имеют импульсные выходы с передачей весовых импульсов, пропорциональных объемному расходу и последовательный интерфейс для передачи цифровых значений объемного расхода. Регистраторы расхода исп. РС имеют последовательный интерфейс для передачи цифровых значений объемного расхода, а также измерительные каналы для подключения термометров сопротивления и датчиков давления.
Вывод измеренной и накопленной информации из теплосчетчиков осуществляется по стандартным интерфейсам RS-232 или RS-485. Через внешний модем теплосчетчика обеспечивается передача текущей и архивной информации в переносной архиватор, компьютер, модемы сотовых телефонных каналов связи или Интернет.
В таблице 1 приведены основные технические характеристики водосчетчиков и расходомеров, подключаемых к импульсным каналам измерений объемного расхода.
Таблица 1
|
Тип измерительного канала и Преобразователя объема (расхода) |
Ду, мм |
Диапазон расходов, м3/ч |
Диапазон температур, °С |
Рабочее давление, МПа |
№ Госре-естра |
|
Счетчики горячей воды ВСТ |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 150 |
1.6 |
51794-12 |
|
Счетчики горячей воды ВСГд |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 150 |
1.6 |
51794-12 |
|
Счетчики холодной воды ВСХд |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 150 |
1.6 |
51794-12 |
|
Расходомер-счетчик электромагнитный РСЦ |
от 15 до 400 |
от 0,1 до 2500 |
от 2 до 160 |
2,5 |
45536-10 |
|
Счетчики горячей и холодной воды СТВХ и СТВУ |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 150 |
1.6 |
32540-11 |
|
Счетчики горячей и холодной воды ВСКМ90 |
от 15 до 50 |
от 0,03 до 30 |
от 5 до 120 |
1,0 |
32539-11 |
Типы комплектов термопреобразователей сопротивления, применяемых в теплосчетчиках, приведены в таблице 2.
Таблица 2
|
Тип термопреобразователя |
Номер в Госре-естре |
Тип термопреобразователя |
Номер в Госре-естре |
|
КТПТР-01,03, 06, 07, 08 |
46156-10 |
ТПТ-1, 17, 19, 21, 25Р |
46155-10 |
|
КТС-Б |
43096-09 |
ТС-Б-Р |
43287-09 |
|
КСТВ |
47133-11 |
Pt500 |
46019-10 |
Типы ДИД, применяемых в теплосчетчиках, приведены в таблице 3.
Таблица 3
|
Тип преобразователя давления |
Номер в Госреестре |
Тип преобразователя давления |
Номер в Госреестре |
|
МИДА |
50730-12 |
сд-в |
28313-11 |
|
ДД-И-1,00-01М, 04М, 05, 06, 07, 08 |
19935-11 |
ДД |
46540-11 |
|
ПДИ |
45004-10 |
DMP 3XX, DMP 4XX |
56795-14 |
|
МТ100М |
46325-10 |
Корунд-ДИ-001 |
47336-11 |

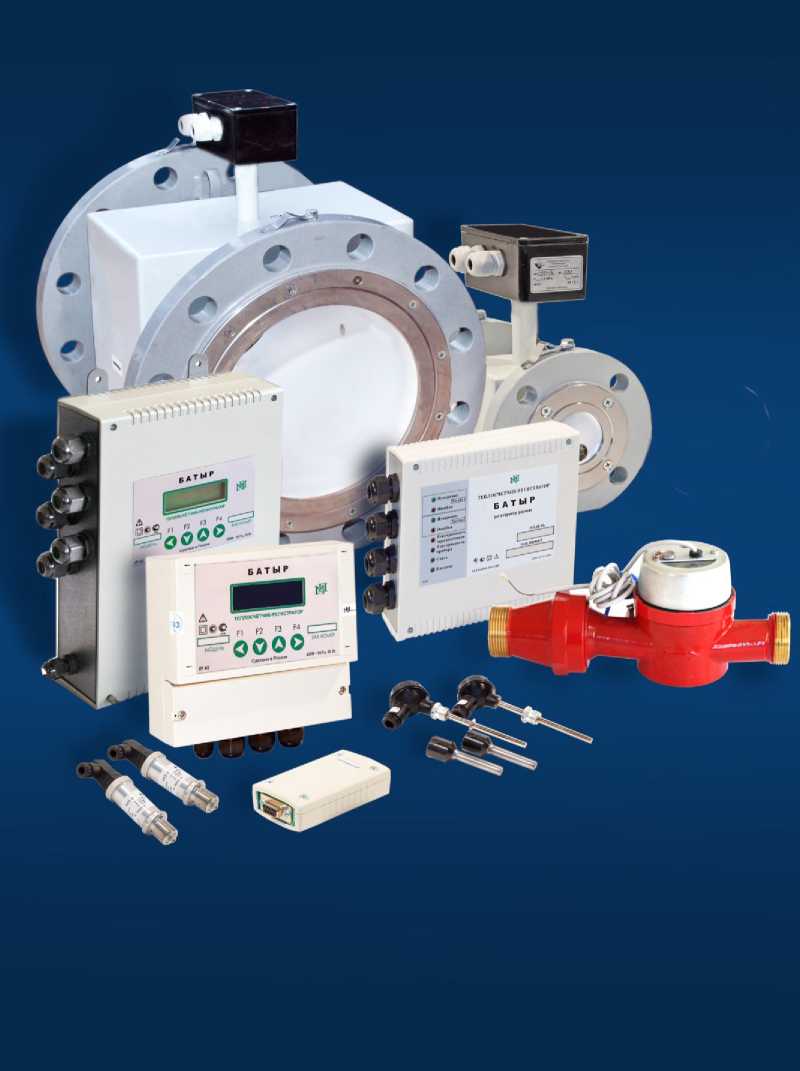

Общий вид различных исполнений теплосчетчика-регистратора «БАТЫР» и датчиков приведен на рисунке 1.

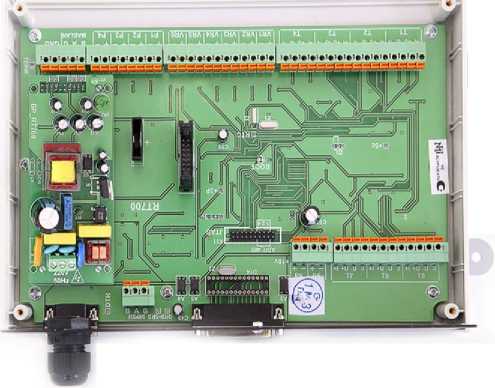

Место пломбирования теплосчетчиков со встроенными каналами ЭРК исполнений «А», «Д», «Е», «Т» приведено на рис.2.
Место пломбирования регистраторов расхода Р приведено на рис.3.

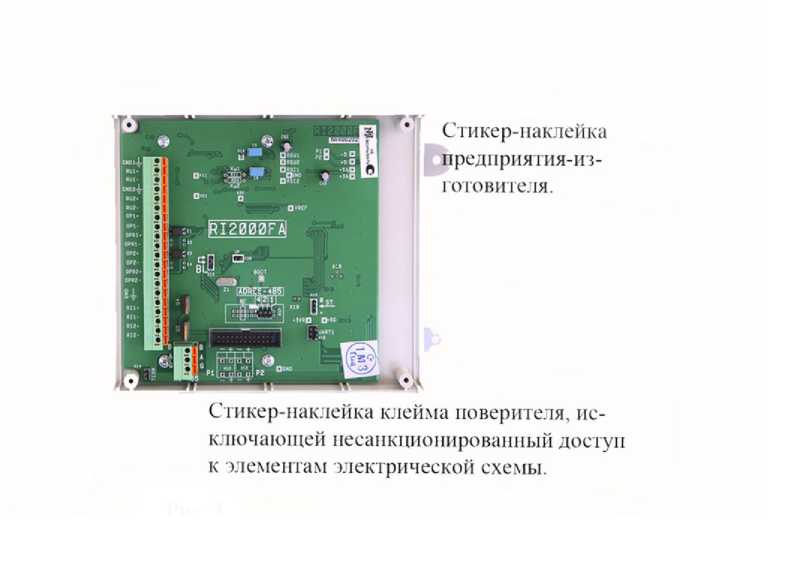

Место пломбирования теплосчетчиков без встроенных каналов ЭРК исполнений «А», «Д», «Е» и «Т» приведено на рис.4.
Стикер-наклейка предприятия-изготовителя.
Стикер-наклейка клейма поверителя, исключающей несанкционированный доступ к элементам электрической схемы.
Место пломбирования теплосчетчиков «А», «Д», «К», собранных в корпусе
с защитой IP65, приведено на рис. 5.
Программное обеспечение
Программа, находящаяся в памяти микропроцессора теплосчетчика, предназначена для управления его работой и измерения параметров воды и количества теплоты при коммерческом и технологическом учете.
Защита от несанкционированного вмешательства в работу теплосчетчиков всех исполнений осуществляется многоуровневым аппаратно-программным способом:
- в теплосчетчиках для настройки метрологических параметров используются только программные методы. Какие - либо подстроечные резисторы и конденсаторы отсутствуют;
- доступ к электронным компонентам измерительных каналов и вычислительного модуля защищен заводскими и поверительными клеймами;
- переключение теплосчетчика в режим изменения уставок или изменение схемы подключения первичных преобразователей физических величин возможно только после вскрытия пломб на корпусе теплосчетчика;
- программы работы микропроцессоров хранятся в их внутренней программной памяти и защищены от несанкционированного изменения штатной защитой микропроцессоров, гарантированной изготовителем микросхем;
- через клавиатуру и экран индикатора теплосчетчика возможен оперативный контроль всех настроечных и калибровочных коэффициентов теплосчетчика для сравнения с данными, предоставленными производителем или зафиксированными в акте приемки теплосчетчика в эксплуатацию, что позволяет в любое время выявлять несанкционированное изменение настроек прибора;
- факт изменения настроечных параметров фиксируются в специальном журнале, который хранится в архивной памяти теплосчетчика.
Таблица 4. Идентификационные параметры программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Микропрограмма теплосчетчиков "А" |
ТСН.15 |
1115 |
1B92 |
Сумма по модулю 216 |
|
Микропрограмма теплосчетчиков "Д" |
ТСН.15 |
1115 |
1B92 |
Сумма по модулю 216 |
|
Микропрограмма теплосчетчиков "Е" |
ТСН.15 |
1215 |
3D71 |
Сумма по модулю 216 |
|
Микропрограмма теплосчетчиков "К" |
ТСН.15 |
1515 |
5A29 |
Сумма по модулю 216 |
|
Микропрограмма теплосчетчиков "Т" |
ТСН.15 |
1415 |
FEE1 |
Сумма по модулю 216 |
|
Микропрограмма теплосчетчиков "Р" |
ТСН.15 |
1315 |
EE17 |
Сумма по модулю 216 |
|
Микропрограмма регистраторов расхода РИ |
Р.09 |
0509 |
D19E |
Сумма по модулю 216 |
|
Микропрограмма регистраторов расхода РС |
Р.09 |
0409 |
6FAC |
Сумма по модулю 216 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" согласно МИ3286-2010.
Технические характеристики
В таблице 5 приведены основные технические характеристики измерительных каналов теплосчетчиков и регистраторов расхода.
Таблица 5
|
Тип измерительного канала и Преобразователя объема (расхода) |
Ду, мм |
Диапазон расходов, м3/ч |
Диапазон температур, °С |
Рабочее давление, МПа |
Скорость потока воды, м/с |
|
ЭРК с ЭПР теплосчетчиков и регистраторов расхода |
от 15 до 400 |
от 0,01 до 4000 |
от 2 до 160 |
2,5 |
от 0,01 до 10 |
Основные метрологические характеристики теплосчетчиков и регистраторов расхода приведены в таблице 6.
Таблица 6
|
№ п/п |
Наименование характеристики |
Значение параметра |
|
1 |
Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании ЭРК, встроенных в теплосчетчик или регистратор расхода класс С по ГОСТ Р 51649-2000, %: при разности температур в пределах 20 °С<ЛТ<160 °С при разности температур в пределах 3,0 °С<ЛТ<20 °С при разности температур в пределах 1,0 °С<ЛТ<3,0 °С |
±4,0 ±4,5 ±5,0 |
|
2 |
Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании импульсных каналов теплосчетчика (без учета погрешности расходомеров и термопреобразователей сопротивления), %: при разности температур в пределах 20 °С<ЛТ<160 °С не более при разности температур в пределах 3,0 °С<ЛТ<20 °С не более при разности температур в пределах 1,0 °С<ЛТ<3 °С не более |
±0,8 ±1,5 ±3,5 |
|
3 |
Пределы допускаемой относительной погрешности измерений нарастающим итогом объема и массы воды при использовании ЭРК, встроенных в теплосчетчик или регистратор расхода, в зависимости от диапазона расходов Gмакс/G, %: - от 1:1 до 25:1, не более - от 26:1 до 300:1, не более - от 301:1 до1000:1, не более |
±1,0 ±1,5 ±2,0 |
|
4 |
Диапазон измерений температур, °С |
от +2 до +160 |
|
5 |
Диапазон измерений разности температур ЛТ, °С |
от 1,0 до 159 |
|
6 |
Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении температуры воды (без учета погрешности термометров сопротивления), °С |
±(0,2+0,002^Т) |
|
7 |
Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении разности температур (без учета погрешности термометров сопротивления), °С |
±(0,1+0,001-Т) |
|
8 |
Диапазон измерений давления воды, МПа |
от 0,4 до 1,6 |
|
9 |
Пределы допускаемой приведенной погрешности измерительных каналов электронного блока теплосчетчика при преобразовании выходного тока датчиков давления в значение давления (без учета погрешностей датчиков давления), % |
±1,0 |
|
№ п/п |
Наименование характеристики |
Значение параметра |
|
10 |
Допустимый диапазон удельной электрической проводимости, См/м |
10-3 ...10 |
|
11 |
Пределы допускаемой относительной погрешности измерений текущего времени, % |
±0,1 |
|
12 |
Напряжение питания от сети переменного тока, В, частотой 50 Гц |
от 120 до 265 |
|
13 |
Потребляемая мощность при питании от сети переменного тока не более, ВА |
25 |
|
14 |
Относительная влажность окружающего воздуха, % |
до 95 |
|
15 |
Температура окружающего воздуха, °С |
от плюс 5 до плюс 50 |
|
16 |
Атмосферное давление, кПа |
84.106,7 |
|
17 |
Степень защиты от воды и пыли ЭПР по ГОСТ 14254-96, не ниже |
IP64 |
|
18 |
Степень защиты от воды и пыли электронных блоков по ГОСТ 14254-96, не ниже |
IP40 |
|
19 |
Масса электронного блока, кг |
4 |
|
20 |
Средняя наработка ЭБ на отказ, часов, не менее |
80000 |
|
21 |
Средний срок службы, лет, не менее |
12 |
Gmax - максимальный объемный расход, выбираемый по заказу для любого значения скорости потока воды в пределах от 3 до 10 м/с.
Пределы допускаемой относительной погрешности и граничные значения рабочего
диапазона измерения объемных расходов Gmax и Gmin указываются в паспорте теплосчетчика или регистратора расхода.
Знак утверждения типа
наносится на титульные листы эксплуатационной документации теплосчетчика типографским способом и на переднюю панель, наклеенную на корпус теплосчетчика.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Теплосчетчик-регистратор "БАТЫР" в составе: | ||
|
Электронный блок теплосчетчика |
1 |
По карте заказа |
|
Первичные электромагнитные преобразователи расхода |
от 0 до 9 |
По карте заказа |
|
Расходомеры или водосчетчики согласно табл. 1 |
от 0 до 6 |
По карте заказа |
|
Регистратор расхода БАТЫР-РХХХХ |
от 0 до 5 |
По карте заказа |
|
Комплекты термопреобразователей сопротивления с эксплуатационной документацией согласно табл.2 |
от 0 до 3 |
По карте заказа |
|
Одиночные термометры сопротивления с эксплуатационной документацией согласно табл.2 |
от 0 до 6 |
По карте заказа |
|
Преобразователи давления с техдокументацией согласно табл.3 |
от 0 до 9 |
По карте заказа |
|
Руководство по эксплуатации 4218-014-89503403 РЭ |
1 | |
|
Паспорт 4218-014-89503403 ПС |
1 | |
|
Методика поверки 4218-014-89503403 МП |
1 |
По карте заказа |
Сведения о методах измерений
изложены в руководстве по эксплуатации 4218-014-89503403 РЭ.
Нормативные документы
1 .ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;
2 .ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»;
3 .4218-014-89503403 ТУ. Теплосчетчики - регистраторы «БАТЫР». Технические условия.
