Спектрометры атомно-абсорбционные моделей ZEEnit 650P и ZEEnit 700P

Назначение

Спектрометры атомно-абсорбционные моделей ZEEnit 650 P и ZEEnit 700 P предназначены для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах и т.п.

Описание

Принцип действия спектрометров основан на атомизации исследуемой пробы, измерении оптической плотности атомного пара и дальнейшего определения массовой концентрации определяемых элементов при помощи градуировочных кривых.

Спектрометры представляют собой стационарные настольные лабораторные приборы.

Атомизация проб проводится:

- модель ZEEnit 650 P - в электротермическом атомизаторе или с помощью гидридной приставки,

- модель ZEEnit 700 P - возможна атомизация как в пламенном, так и в электротермическом атомизаторе или гидридной приставке.

В пламенной горелке, в зависимости от анализируемых элементов, используется пламя «ацетилен - воздух» или «ацетилен - закись азота».

Гидридная приставка может быть выполнена в трех исполнениях: только для работы в реакторном режиме (с ручным дозированием пробы в реактор), только для работы в проточном режиме (с дозированием пробы автосамплером в автоматическом режиме), либо сочетать в себе возможность работы как в реакторном, так и в проточном режиме.

Оптическая система приборов базируется на монохроматоре с дифракционной решеткой.

Поворот дифракционной решетки монохроматора и установка необходимой лампы осуществляется с помощью компьютера специальными приводами.

В спектрометрах применяются лампы с полым катодом, которые устанавливаются в поворотную турель (от 1 до 8 ламп).

Модели ZEEnit.650.P и ZEEnit.700.P оснащены двумя корректорами неселективного поглощения: дейтериевым и на эффекте Зеемана. Система поставляется в комплекте с автосамплером для электротермического атомизатора (ZEEnit 650 P и ZEEnit 700 P), а также опционально с автосамплером для пламенного атомизатора (только ZEEnit 700 P). Конструктивно спектрометр выполнен в виде настольного прибора с отдельно устанавливаемым компьютером.

Спектрометры управляются от внешнего управляющего компьютера, подключаемого через USB-порт.

Внешний вид спектрометров приведен на рис. 1 и 2.

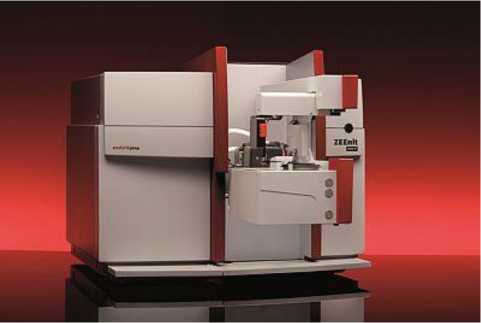

Рис. 1. Внешний вид спектрометра атомно-абсорбционного модели ZEEnit 650 P

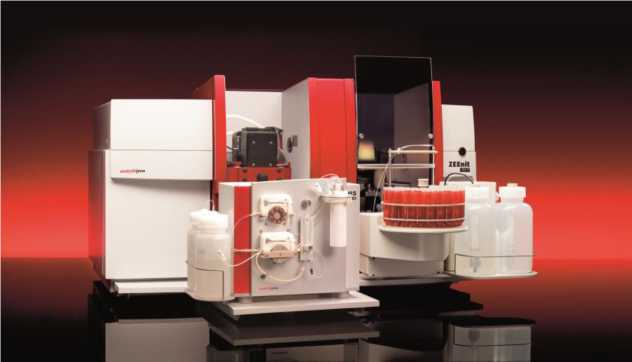

Рис. 2. Внешний вид спектрометра атомно-абсорбционного модели ZEEnit 700 P

Программное обеспечение

Спектрометры моделей ZEEnit 650 P и ZEEnit 700 P оснащены автономным ПО WinAAS или ASpect LS, которое управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит полученные данные.

К метрологически значимой части автономного ПО относится исполняемый файл WinAAS.exe (для ПО WinAAS) или ASpectLS.exe (для ПО ASpect LS).

Метрологически значимая часть ПО выполняет следующие функции:

- управление прибором;

- установка режимов работы прибора;

- получение спектров оптической плотности исследуемых проб;

- обработка и хранение результатов измерений;

- построение калибровочных зависимостей;

- проведение диагностических тестов прибора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на левую панель корпуса спектрометра.

Комплектность

- спектрометр;

- руководство по эксплуатации (книга и электронная версия на компакт-диске);

- методика поверки МП-242-1551-2014.

Сведения о методах измерений

Приведены в документах:

- «Спектрометр атомно-абсорбционный ZEEnit 650 P. Руководство по эксплуатации»;

- «Спектрометр атомно-абсорбционный ZEEnit 700 P. Руководство по эксплуатации».

Нормативные документы

Техническая документация фирмы-изготовителя.
