Датчики давления Magnehelic 605
| Номер в ГРСИ РФ: | 57503-14 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Фирма "Dwyer Instruments, Inc.", США |
| 57503-14: Описание типа СИ | Скачать | 92.1 КБ |
Датчики давления Magnehelic 605 (далее по тексту - датчики) предназначены для измерений разности давлений газа, а также для преобразования значения измеряемого параметра в унифицированный выходной сигнал на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57503-14 |
| Наименование | Датчики давления |
| Модель | Magnehelic 605 |
| Класс СИ | 30 |
| Год регистрации | 2014 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 760 п. 07 от 30.05.2014 |
Производитель / Заявитель
Фирма "Dwyer Instruments, Inc.", США
США
Поверка
| Методика поверки / информация о поверке | МИ 2124-90, МИ 1997-89 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 9 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 57503-14: Описание типа СИ | Скачать | 92.1 КБ |
Описание типа
Назначение
Датчики давления Magnehelic 605 (далее по тексту - датчики) предназначены для измерений разности давлений газа, а также для преобразования значения измеряемого параметра в унифицированный выходной сигнал на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
Описание
Основным элементом датчика давления Magnehelic 605 является первичный преобразователь с чувствительным элементом в виде измерительной диафрагмы. Преобразователь преобразует изменение положения измерительной диафрагмы под воздействием давления в унифи-
цированный электрический выходной сигнал.
Датчик Magnehelic 605 снабжен индикаторным устройством со стрелочным механизмом.

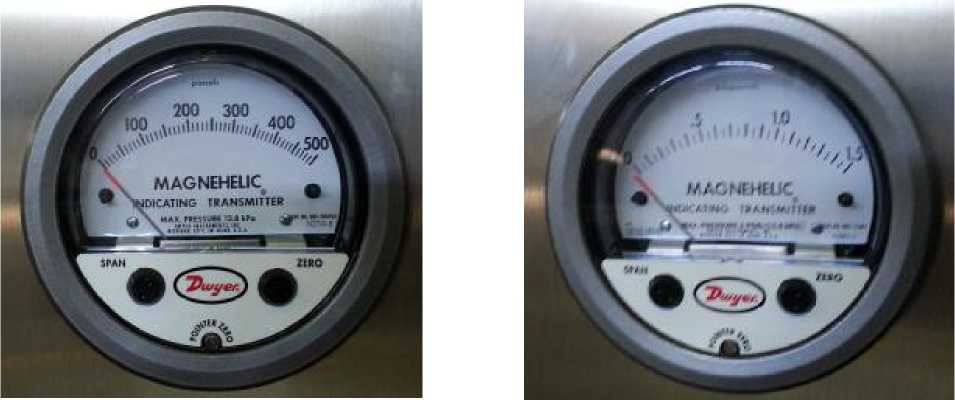

Рис. 1. Внешний вид датчика давления
Magnehelic 605 модель 605-500Pa.
Magnehelic 605 модель 605-1,5kPa.
Рис. 2. Внешний вид датчика давления
Технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
Индикаторное устройство |
Встроенный преобразователь | |
|
Диапазоны измерений давления: - модель 605-500Pa, Па - модель 605-1,5kPa, кПа |
от 0 до 500 от 0 до 1,5 | |
|
Пределы допускаемой основной приведенной погрешности, % |
± 2 |
± 0,5 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C |
± 1 |
± 0,45 |
|
Выходной сигнал, мА |
- |
от 4 до 20 |
|
Параметры электропитания: Напряжение постоянного тока (2 провода), В Постостоянный ток, не более, мА |
-- |
от 10 до 35 38 |
|
Температура окружающей среды, °С |
от минус 7 до плюс 49 | |
|
Габаритные размеры, мм, (диаметр х ширина) |
139,7x68,3 |
|
Масса, кг, не более |
1 |
Знак утверждения типа
Знак утверждения типа наносится на корпус датчика и на титульный лист паспорта типографским способом.
Комплектность
Датчики давления Magnehelic 605:
- модель 605-500Pa, зав. № N39V-J 1 шт.
- модель 605-1,5kPa, зав. № N44V-J 1 шт.
Паспорт 2 экз.
Поверка
осуществляется в соответствии с документами МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» и МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- микроманометр переносной ПМКМ, ВПИ 400 кгс/м2, ПГ: ±0,01 %;
- мера электрического сопротивления Р3030, 100 Ом;
- калибратор процессов многофункциональный Fluke 726, диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002-1изм. + 0,002 мА).
Сведения о методах измерений
приведены в соответствующем разделе паспорта на датчики давления Magnehelic 605.
Нормативные документы
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия ».
3. ГОСТ Р 8.802-2012 «Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
4. Техническая документация «Dwyer Instruments, INC», США.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
