Дозаторы весовые дискретного действия CBC/GROSS

Назначение

Дозаторы весовые дискретного действия CBC/GROSS (далее-дозаторы) предназначены для дозирования сухих сыпучих материалов непосредственно в тару (клапанные мешки, мешки с открытым верхом или мягкие контейнеры).

Описание

Конструктивно дозаторы состоят из грузоприемного устройства (далее - ГУ), системы управления и весового устройства.

ГУ представляет собой весовой бункер для наполнения, подвешенный к опорной раме в виде металлического каркаса. Весовое устройство состоит из двух, трех или четырех тензорези-сторных весоизмерительных датчиков (далее - датчики), установленных между ГУ и силовым каркасом дозатора, а так же весоизмерительного прибора SWA 2000 C (далее - прибор). В дозаторах применяются датчики Z6 (Госреестр № 15400-2013) фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.

Дозирование материала осуществляется непосредственно в тару (клапанные мешки, мешки с открытым верхом или мягкие контейнеры), которые фиксируются на горловине питающего устройства. Грубая и тонкая досыпка в зависимости от вида дозируемого материала производится с помощью затворов, имеющих различную конструкцию. Кроме того, в зависимости от вида дозируемого материала наполнение тары при дозировании производится с помощью воздушного потока, лопастной турбины, шнека (двойного шнека), ленточного питателя, вибропитателя или гравитационным способом.

Дозаторы оснащены интерфейсом RS232/RS485 для связи с внешними периферийными устройствами.

Прибор выполняет функцию управления процессом загрузки материала в приемный бункер методом грубой и тонкой подачи дозируемого материала. С помощью прибора осуществляется автоматическое или ручное управление процессом дозирования, аварийная остановка, а также настройка следующих режимов работы дозаторов:

- установка параметров для грубой и тонкой подачи дозируемого материала;

- установка номинальной массы дозы;

- настройка производительности;

- автоматическая установка нуля.

Общий вид дозаторов представлен на рисунке 1.

Рисунок 1.1 - Модификация с НПД до 60 кг

Рисунок 1.2 - Модификация с НПД до 2000 кг

Рисунок 1 - Общий вид дозаторов

Рисунок 2- Внешний вид прибора SWA 2000 C

Принцип действия дозаторов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемого материала. Далее аналоговый электрический сигнал с датчиков поступает на весоизмерительный прибор, в котором сигнал обрабатывается, и информация о массе дозируемого материала индицируется на цифровом табло.

На маркировочной табличке дозаторов указывают:

- обозначение типа дозаторов;

- класс точности;

- значения наибольшего и наименьшего пределов дозирования;

- торговую марку изготовителя и его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых дозаторов;

- серийный номер;

- знак утверждения типа.

Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

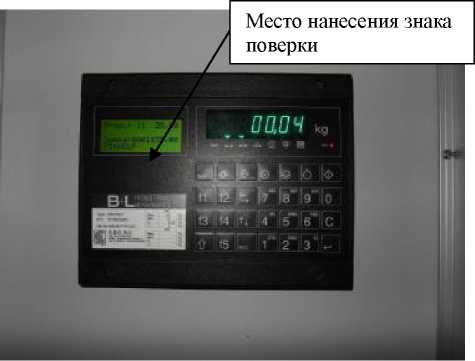

Рисунок 3.1- лицевая панель прибора SWA 2000 C весовое устройство

Рисунок 3.2 - Весоизмерительный датчик (свинцовая пломба)

Рисунок 3.3- Дисплей (наклейка)     Рисунок 3.4 - Соединительная коробка (свинцовая пломба)

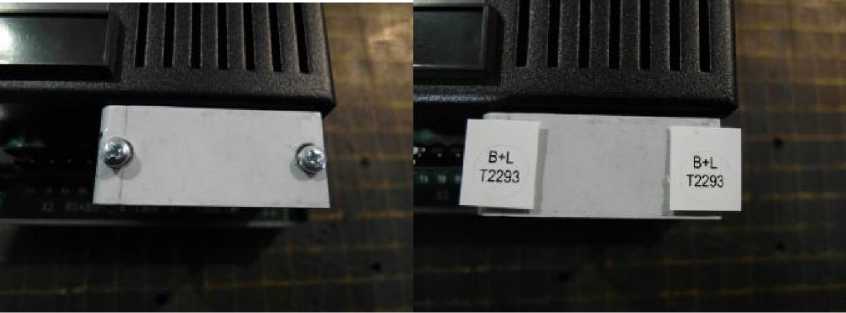

Рисунок 3.5 - Последовательность монтажа калибровочной перемычки на весоизмерительном приборе в месте подключения весоизмерительных датчиков

Рисунок 3 -Пломбировка от несанкционированного доступа

Дозаторы выпускаются в модификациях, отличающихся пределами дозирования, классом точности по ГОСТ 10223-97, дискретностью отсчета весового устройства, габаритными размерами и имеют обозначение

CBC/ GROSS -X1-X2-X3-X4, где:

Х1   -  тип питателя (G - гравитационная подача, C - шнековая подача, CC - двойная

шнековая подача, CV - вибропитатель, N-ленточная подача)

X2 - наибольший предел дозирования (кг);

X3 - количество датчиков (2,3 или 4);

Х4 - тип грузоприемного устройства (Н - весовой бункер подвешен; Р - весовой бункер опирается на грузоприемную платформу).

Программное обеспечение

Программное обеспечение (далее - ПО) дозаторов является встроенным и полностью метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

* Примечание - Идентификационное наименование программного обеспечения, и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Программное обеспечение (ПО) дозаторов реализовано в весоизмерительном приборе. ПО не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Номер версии ПО отображается на дисплее внешнего устройства при включении дозатора. Дополнительно, для предотвращения несанкционированного доступа к законодательно контролируемым параметрам, служит пломбировка весоизмерительных датчиков с монтажом калибровочной перемычки, пломбировка весоизмерительного прибора и соединительной коробки.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «С».

Технические характеристики

Основные метрологические характеристики дозаторов представлены в таблице 2.

Таблица 2

Продолжение таблицы 2

Примечание - *1 Класс точности конкретного дозатора определяется при первичной поверке в зависимости от физических свойств дозируемого продукта;

2

* значения в процентах вычисляют от номинального значения массы дозы.

Диапазон выборки массы тары весового устройства, % от НПД ...........................от 0 до 100

Диапазон рабочих температур, °С...................................................от минус 10 до плюс 40

Электрическое питание от аккумулятора постоянного тока с параметрами:

- напряжение, В

- потребляемая мощность, не более, В^А

Время прогрева дозатора, мин, не более

Знак утверждения типа

наносится типографским способом на эксплуатационную документацию и фотохимическим способом на маркировочную табличку, расположенную на корпусе дозатора.

Комплектность

Поверка

осуществляется по документу ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки» и разделом «Поверка» руководства по эксплуатации на дозаторы.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 2.2 документа «Руководство по эксплуатации «Дозаторы весовые дискретного действия CBC/ GROSS»

Основные средства поверки:

- Гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009;

- Весы или весовое устройство дозаторов с пределом допускаемой погрешности, не превышающим 1/3 предела допускаемого отклонения действительного значения массы дозы от среднего значения весового устройства поверяемого дозатора.

Сведения о методах измерений

Руководство по эксплуатации», раздел 5 «Использование по назначению».

Нормативные документы

1 ГОСТ 10223-97 «Дозаторы весовые дискретного действия. Общие технические требования»

2 ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки»

3 Техническая документация фирмы «C.B.C. S.r.l.», Италия.
