Дозаторы весовые дискретного действия CBC/NET

Назначение

Дозаторы весовые дискретного действия CBC/NET (далее-дозаторы) предназначены для дозирования сыпучих материалов.

Описание

Конструктивно дозаторы состоят из грузоприемного устройства (далее - ГУ), системы управления и весового устройства.

ГУ представляет собой весовой бункер, подвешенный к опорной раме в виде металлического каркаса. Весовое устройство состоит из двух или трех тензорезисторных весоизмерительных датчиков (далее - датчики), установленных между ГУ и силовым каркасом дозатора, а так же весоизмерительного прибора SWA 2000 C (далее - прибор). В дозаторах применяются датчики Z6 (Госреестр № 15400-2013) фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.

Дозаторы оснащены интерфейсом RS232/RS485 для связи с внешними периферийными устройствами.

Прибор выполняет функцию управления процессом загрузки материала в бункер методом грубой и тонкой подачи дозируемого материала. С помощью прибора осуществляется автоматическое или ручное управление процессом дозирования, аварийная остановка, а также настройка следующих режимов работы дозаторов:

- установка параметров для грубой и тонкой подачи дозируемого материала;

- установка номинальной массы дозы;

- настройка производительности;

- автоматическая установка нуля.

Общий вид дозаторов представлен на рисунке 1.

Рисунок 1.1 - Модификация с НПД до 60 кг   Рисунок 1.2 - Модификация с НПД до 2000 кг

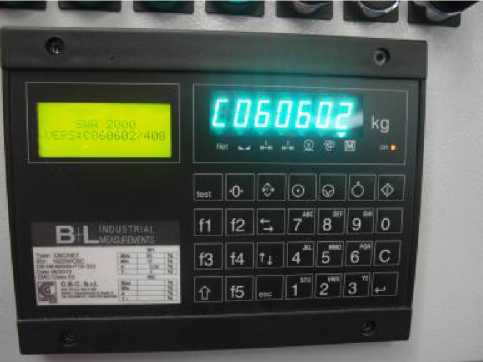

Рисунок 2- Внешний вид прибора SWA 2000 C

Принцип действия дозаторов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемого материала. Далее аналоговый электрический сигнал с датчиков поступает на весоизмерительный прибор, в котором сигнал обрабатывается, и информация о массе дозируемого материала индицируется на цифровом табло.

На маркировочной табличке дозаторов указывают:

- обозначение типа дозаторов;

- класс точности;

- значения наибольшего и наименьшего пределов дозирования;

- торговую марку изготовителя и его полное наименование;

- торговую марку или полное наименование представителя изготовителя для импортируемых дозаторов;

- серийный номер;

- знак утверждения типа.

Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

Место нанесения знака поверки

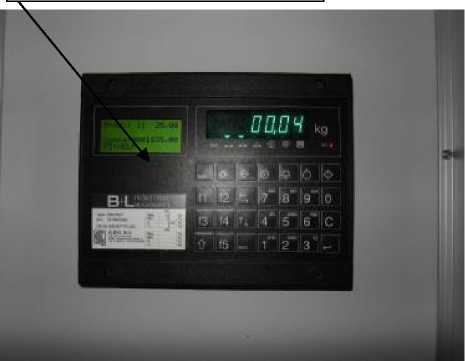

Рисунок 3.1- лицевая панель прибора SWA 2000 C

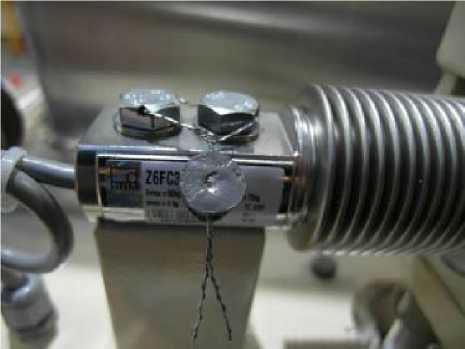

Рисунок 3.2 - Весоизмерительный датчик

(свинцовая пломба)

Рисунок 3.3- Дисплей (наклейка)

Рисунок 3.4 - Соединительная коробка (свинцовая пломба)

Рисунок 3.5 - Последовательность монтажа калибровочной перемычки на весоизмерительном приборе в месте подключения весоизмерительных датчиков

Рисунок 3 -Пломбировка от несанкционированного доступа

Дозаторы выпускаются в модификациях, отличающихся пределами дозирования, классом точности по ГОСТ 10223-97, дискретностью отсчета весового устройства, габаритными размерами и имеют обозначение

CBC/NET -X1-X2-X3, где:

Х1   -  тип питателя (G - гравитационная подача, C - шнековая подача, CC - двойная

шнековая подача, CV - вибропитатель, N-ленточная подача)

X2 - наибольший предел дозирования (кг);

X3 - количество датчиков

Программное обеспечение

Программное обеспечение (далее - ПО) дозаторов является встроенным и полностью метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

* Примечание - Идентификационное наименование программного обеспечения, и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Программное обеспечение (ПО) дозаторов реализовано в весоизмерительном приборе. ПО не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Номер версии ПО отображается на дисплее внешнего устройства при включении дозатора. Дополнительно, для предотвращения несанкционированного доступа к законодательно контролируемым параметрам, служит пломбировка весоизмерительных датчиков с монтажом калибровочной перемычки, пломбировка весоизмерительного прибора и соединительной коробки.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «С».

Технические характеристики

Основные метрологические характеристики дозаторов представлены в таблице 2.

Таблица 2

Примечание - *1 Класс точности конкретного дозатора определяется при первичной поверке в зависимости от физических свойств дозируемого продукта;

2

* значения в процентах вычисляют от номинального значения массы дозы.

Диапазон выборки массы тары весового устройства, % от НПД ...........................от 0 до 100

Диапазон рабочих температур, °С...................................................от минус 10 до плюс 40

Электрическое питание от аккумулятора постоянного тока с параметрами: - напряжение, В

- потребляемая мощность, не более, В А

Время прогрева дозатора, мин, не более

Знак утверждения типа

наносится типографским способом на эксплуатационную документацию и фотохимическим способом на маркировочную табличку, расположенную на корпусе дозатора.

Комплектность

Поверка

осуществляется в соответствии документом ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки» и разделом «Поверка» руководства по эксплуатации на дозаторы.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 2.2 документа «Руководство по эксплуатации «Дозаторы весовые дискретного действия CBC/NET»

Основные средства поверки:

- Гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009;

- Весы или весовое устройство дозаторов с пределом допускаемой погрешности, не превышающим 1/3 предела допускаемого отклонения действительного значения массы дозы от среднего значения весового устройства поверяемого дозатора.

Сведения о методах измерений

Руководство по эксплуатации», раздел 5 «Использование по назначению».

Нормативные документы

1 ГОСТ 10223-97 «Дозаторы весовые дискретного действия. Общие технические требования»

2 ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки»

3 Техническая документация фирмы «C.B.C. S.r.l.», Италия.
