Нагрузки электронные ТЕКО-9000
| Номер в ГРСИ РФ: | 57584-20 |
|---|---|
| Производитель / заявитель: | ЗАО "ТЕСТПРИБОР", г.Москва |
Нагрузки электронные ТЕКО-9000 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы тока, электрической мощности).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57584-20 |
| Наименование | Нагрузки электронные |
| Модель | ТЕКО-9000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 28.02.2025 |
Производитель / Заявитель
АО "ТЕСТПРИБОР", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 50 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 50 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 57584-20: Описание типа СИ | Скачать | 230.9 КБ | |
| 57584-20: Методика поверки | Скачать | 3.8 MБ |
Описание типа
Назначение
Нагрузки электронные ТЕКО-9000 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы тока, электрической мощности).
Описание
Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого задается в соответствии с установленными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок.
Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.
Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с возможностью установки в приборную стойку.
Нагрузки электронные ТЕКО-9000 выпускаются в следующих модификациях ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В, ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В которые отличаются максимальной электрической мощностью, диапазонами токов и напряжений, расположением входных клемм и органов управления.

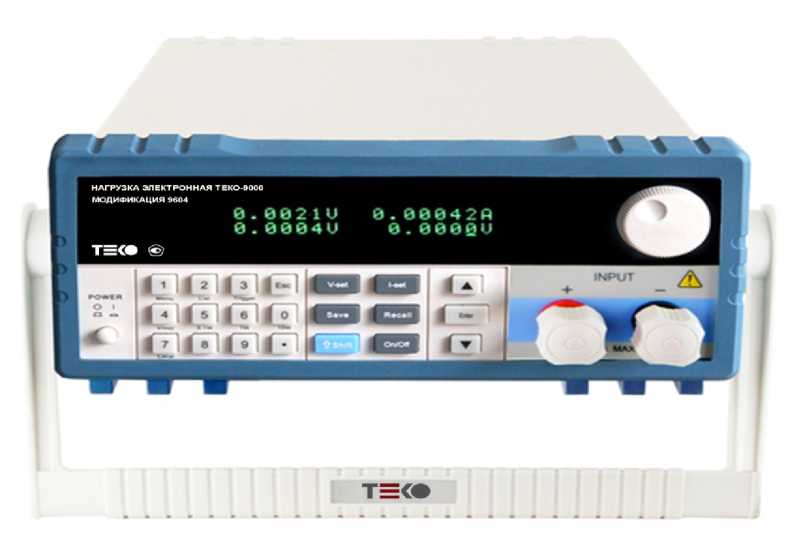

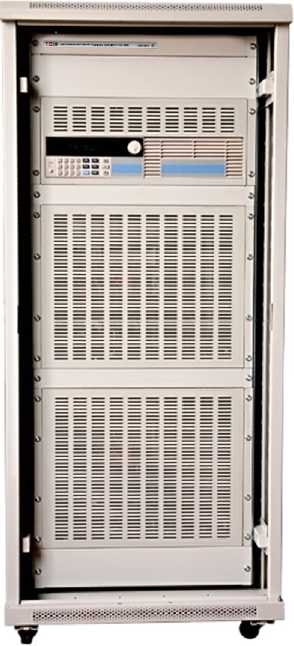

Общий вид средства измерений представлен на рисунках 1-6.
Схема пломбировки нагрузок от несанкционированного доступа представлена на рисунке 7.

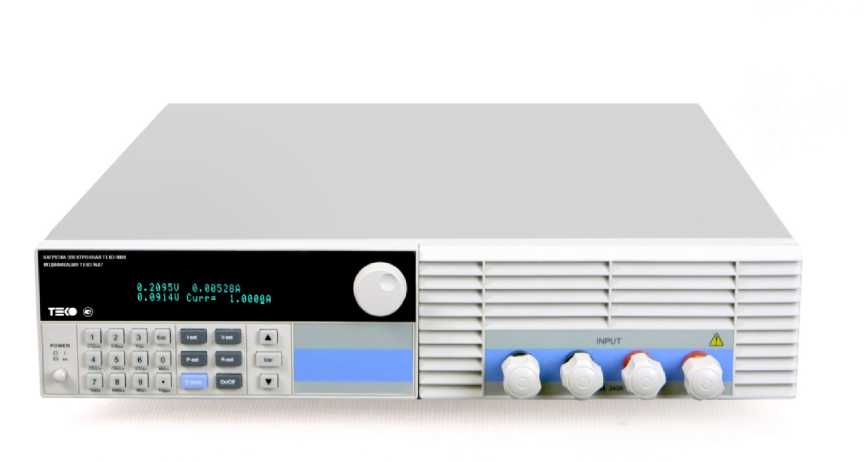

Рисунок 2 -Общий вид средства измерений модификаций ТЕКО-9606, ТЕКО-9607

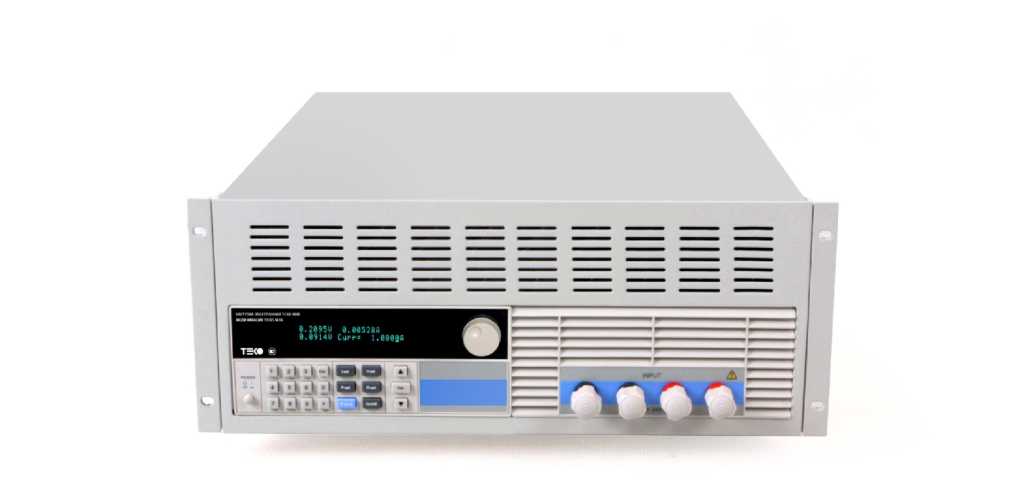

Рисунок 3 -Общий вид средства измерений модификаций ТЕКО-9608, ТЕКО-9612, ТЕКО-9610, ТЕКО-9611
Рисунок 4 -Общий вид средства измерений модификаций ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В

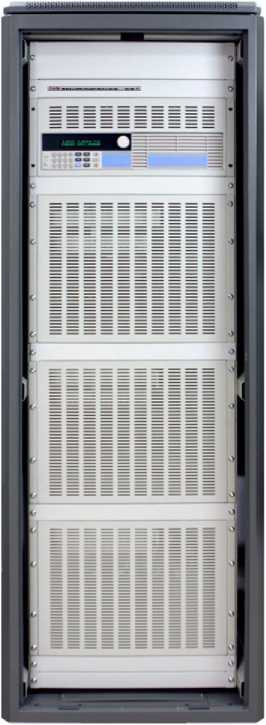

Рисунок 6 -Общий вид средства измерений модификаций ТЕКО-9635, ТЕКО-9635В
Место пломбировки
Рисунок 7 - Схема пломбировки нагрузок от несанкционированного доступа
Программное обеспечение
Конструкция нагрузок исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТЕКО Control Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.8 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9608, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9634, ТЕКО-9635 - ТЕКО-9606, ТЕКО-9610 - ТЕКО-9607, ТЕКО-9611, ТЕКО-9617В, ТЕКО-9618В, ТЕКО-9635В |
от 0,1 до 150 от 0 до 150 от 0,1 до 500 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9608, ТЕКО-9610, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9634, ТЕКО-9635 - ТЕКО-9607, ТЕКО-9611, ТЕКО-9617В, ТЕКО-9618В, ТЕКО-9635В |
±(0,0003 • иУст + 0,002 • имакс) ±(0,0003 • иуст + 0,005 • имакс) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9634, ТЕКО-9635 - ТЕКО-9607, ТЕКО-9617В, ТЕКО-9618В, ТЕКО-9635В |
± (0,00015 • иизм + 0,003 • имакс) ± (0,0003 • иизм + 0,005 • имакс) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А для модификаций: - ТЕКО-9602, ТЕКО-9607 - ТЕКО-9604 - ТЕКО-9606, ТЕКО-9611, ТЕКО-9617В, ТЕКО-9618В - ТЕКО-9608, ТЕКО-9610, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9635В - ТЕКО-9634, ТЕКО-9635 |
от 0 до 30 от 0 до 60 от 0 до 120 от 0 до 240 от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9607 - ТЕКО-9606, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634, ТЕКО-9635 - ТЕКО-9635В |
±(0,0003 • 1уст + 0,005 • 1макс) ±(0,001 • 1уст + 0,005 • 1макс) ±(0,0015 • 1уст + 0,02 • 1макс) ±(0,0015 • 1уст + 0,01 • 1макс) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А для модификаций: - ТЕКО-9602, ТЕКО-9604 - ТЕКО-9606, ТЕКО-9608 - ТЕКО-9607 - ТЕКО-9610,ТЕКО-9612 - ТЕКО-9611 - ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634, ТЕКО-9635 - ТЕКО-9635В |
± (0,003 • 1изм + 0,008 • 1макс) ± (0,001 • 1изм + 0,005 • 1м.. с) ± (0,0003 • 1изм + 0,005 • 1макс) ± (0,001 • 1изм + 0,01 • 1макс) ± (0,001 • 1изм + 0,08 • I-...J ± (0,001 • 1изм + 0,008 • 1м.. с) ± (0,0015 • 1изм + 0,02 • 1макс) ± (0,0015 • 1изм + 0,01 • 1м.. с) |
|
Диапазон воспроизведений/измерений электрической мощности, Вт для модификаций: - ТЕКО-9602, ТЕКО-9604 - ТЕКО-9606, ТЕКО-9607 - ТЕКО-9608 - ТЕКО-9610, ТЕКО-9611 - ТЕКО-9612 - ТЕКО-9617, ТЕКО-9617В - ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634 - ТЕКО-9635, ТЕКО-9635В |
от 0 до 300 от 0 до 600 от 0 до 1200 от 0 до 1800 от 0 до 2400 от 0 до 3600 от 0 до 6000 от 0 до 10000 от 0 до 15000 |
|
Пределы допускаемой абсолютной погрешности воспроизведений электрической мощности, Вт для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634 - ТЕКО-9635, ТЕКО-9635В |
± (0,001 • Руст + 0,1 • Рмакс) ± (0,0015 • Руст + 0,2 • Рмакс) ± (0,0015 • Руст + 0,1 • Рмакс) |
|
Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В |
± (0,001 • Ризм + 0,1 • Рмакс) ± (0,002 • Ризм + 0,15 • Рмакс) |
|
Примечания: 1 Uyci- — заданное значение напряжения постоянного тока, В 2 иизм — измеренное значение напряжения постоянного тока, В 3 имакс — максимальное значение напряжения постоянного тока, В 4 1уст — заданное значение силы постоянного тока, А 5 1изм -измеренное значение силы постоянного тока, А 6 1макс - максимальное значение силы постоянного тока, А 7 Ризм— измеренное значение электрической мощности, Вт 8 Руст — заданное значение электрической мощности, Вт 9 Рмакс — максимальное значение электрической мощности, Вт | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки электрического сопротивления, Ом |
от 0,03 до 10000 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
110/230 ± 10 % от 48 до 52 |
|
Габаритные размеры (высота х ширина х глубина), мм, не более для модификаций: - ТЕКО-9602, ТЕКО-9604 - ТЕКО-9606, ТЕКО-9607 - ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9608 - ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9635, ТЕКО-9635В - ТЕКО-9634 |
108 х 214 х 365 104 х 428 х 435,5 207 х 428 х 453,5 465 х 575 х 355 1880 х 700 х 700 1280 х 800 х 800 |
|
Масса, кг, не более, для модификаций: - ТЕКО-9602, ТЕКО-9604 - ТЕКО-9606, ТЕКО-9607 - ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9608 - ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В |
6,5 17,6 31,6 70 300 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +40 от 30 до 90 от 84 до 106 |
Знак утверждения типа
наносится на лицевую панель нагрузок электронных в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нагрузка электронная |
ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В, ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В |
1 шт. |
|
Руководство по эксплуатации |
ТАСФ.411131.001 РЭ |
1 экз. |
|
Паспорт |
ТАСФ.411131.001 ПС |
1 экз. |
|
Методика поверки |
РТ-МП-6697-551-2019 |
1 экз. |
|
Сетевой кабель |
_ |
1 шт. |
Поверка
осуществляется по документу РТ-МП-6697-551-2019 «ГСИ. Нагрузки электронные ТЕКО-9000.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 декабря 2019 г.
Основные средства поверки:
- источник питания постоянного тока регулируемый GPR-100H05D (регистрационный номер в Федеральном информационном фонде 30165-05);
- источник питания постоянного тока АКИП-1149-200-120 (регистрационный номер в Федеральном информационном фонде 65409-16);
- источник питания постоянного тока программируемый серии GenesysTM мощностью 10/15 кВт, модификация Gen 10-1000 (регистрационный номер в Федеральном информационном фонде 46686-11);
- шунт токовый PCS-71000A (регистрационный номер в Федеральном информационном фонде 68945-17);
- шунт измерительный стационарный взаимозаменяемый 75ШСМ.М (регистрационный номер в Федеральном информационном фонде 40474-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ ТАСФ.411131.001 Нагрузки электронные ТЕКО-9000. Технические условия
