Усилители измерительные АР5110
| Номер в ГРСИ РФ: | 57588-14 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Усилитель измерительный АР5110 (далее по тексту - усилитель) предназначен для измерения и преобразования выходного сигнала пьезоэлектрических виброизмерительных преобразователей и преобразователей со встроенным согласующим усилителем в напряжение, пропорциональное виброускорению или виброскорости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57588-14 |
| Действует | по 05.04.2029 |
| Наименование | Усилители измерительные |
| Модель | АР5110 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 88c21d72-f408-b0ec-dd14-df9d73a7eade |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 04.06.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 791 п. 28 от 04.06.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров
Россия
Поверка
| Методика поверки / информация о поверке | А3009.353.МП-13 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 152 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
57588-14: Описание типа
2024-57588-14.pdf
|
Скачать | 287.5 КБ | |
|
57588-14: Методика поверки
2024-mp57588-14.pdf
|
Скачать | 269.5 КБ |
Описание типа
Назначение
Усилитель измерительный АР5110 (далее по тексту - усилитель) предназначен для измерения и преобразования выходного сигнала пьезоэлектрических виброизмерительных преобразователей и преобразователей со встроенным согласующим усилителем в напряжение, пропорциональное виброускорению или виброскорости.
В комплекте с виброизмерительными преобразователями, усилитель может применяться для измерений параметров вибрации производственными и научными учреждениями при проведении динамических испытаний продукции, оценке качества, сертификации, научных исследованиях.
Описание
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, преобразователя силы, давления и т.д. -далее датчик) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или преобразования напряжения при работе с датчиками со встроенным согласующим усилителем. Наличие интегратора позволяет получить выходной сигнал, пропорциональный скорости изменения измеряемой величины.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента преобразования для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот позволяет выбрать оптимальную полосу пропускания. Усилитель обеспечивает индикацию результатов измерений среднего квадратического значения (СКЗ) выходного напряжения на встроенном дисплее.
Усилитель имеет следующие типы разъемов: "Вход 1" - несимметричный BNC, или миниатюрный UNF10-32 для подключения зарядовых датчиков; "Вход 2" - симметричный TWIN BNC для подключения симметричных (промышленных) зарядовых датчиков; "Вход 3" -BNC для подключения датчиков со встроенным согласующим усилителем; "Выход" - BNC для подключения регистрирующей аппаратуры.
Питание усилителя осуществляется от встроенного аккумулятора или от внешнего источника питания 12 В. Внешний вид усилителя представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится с помощью самоклеящейся плёнки на заднею панель усилителя.

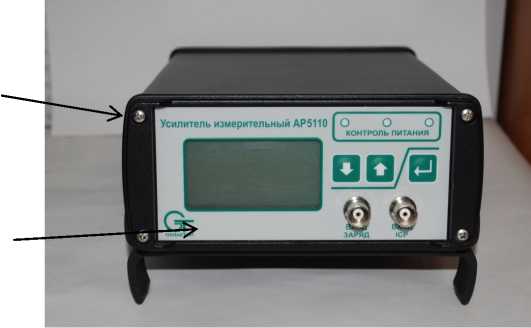

Место нанесения пломбы- этикетки
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид усилителя АР5110
Технические характеристики
Таблица 1
|
Максимальный входной заряд (пик), пКл, не менее |
±105 |
|
Максимальное входное напряжение (пик), В, не менее |
±10 |
|
Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл |
от 0,1 до 1000 |
|
Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5) |
от 1 до 1000 |
|
Диапазон нормирования (шаг 0,01) коэффициента преобразования |
от 1 до 9,99 |
|
Пределы основной относительной погрешности установки коэффициента преобразования на частоте 200 Гц, %: - в диапазоне от 0,1 до 200 - в диапазоне от 500 до 1000 (только для режима «Ускорение») |
±0,8; ±1,6 |
|
Пределы дополнительной погрешности установки коэффициента преобразования в температурном диапазоне от 0 до плюс 50 °С, % |
±0,5 |
|
Рабочий диапазон частот с затуханием на границах минус 10 %, Гц: - для режима «Ускорение» - для режима «Скорость» |
от 0,2 до 100000 от 2 до 2000 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ): - для режима «Ускорение» в диапазоне частот от 3 до 30000 Гц, % - для режима «Скорость» в диапазоне частот от 10 до 1000 Гц, % |
±0,5; ±2,0 |
|
Частоты среза встроенных ФВЧ (шаг 0,1; 1; 10; 100 Гц) со спадом АЧХ: - для режима «Ускорение» не менее 40 дБ/дек. и затуханием минус 10 %, Гц - для режима «Скорость» не менее 40 дБ/дек. и затуханием минус 10 %, Гц |
от 0,2 до 200 от 2 до 200 |
|
Частоты среза встроенных ФНЧ (шаг 0,1; 1; 10 кГц) со спадом АЧХ - для режима «Ускорение» не менее 40 дБ/дек. и затуханием минус 10 %, Гц - для режима «Скорость» не менее 40 дБ/дек. и затуханием минус 10 %, Гц |
от 100 до 100000 1000, 2000 |
|
Максимальное выходное напряжение (пик) при коэффициенте нелинейных искажений < 5 %, В, не менее |
±10 |
|
Пределы основной относительной погрешности измерения СКЗ напряжения выходного сигнала в диапазоне от 100 мВ до максимального и в диапазоне частот от 20 до 100000 Гц, % |
±1,0 |
|
Выходное сопротивление, Ом, не более |
100 |
|
СКЗ шума, приведенного ко входу, в режиме преобразования напряжения в диапазоне частот от 3 Гц до 30 кГц, мкВ, не более |
10 |
Продолжение таблицы 1
|
СКЗ шума, приведенное ко входу, в режиме преобразования заряда для ёмкости датчика 1 нФ в диапазоне частот от 3 Гц до 30 кГц, пКл, не более |
10’2 |
|
Режим питания датчиков со встроенным согласующим усилителем: - напряжение, В - ток, мА |
22+2 от 3 до 15 |
|
Питание усилителя от внешнего источника напряжения постоянного тока, В |
плюс 12+2 |
|
Ток потребления, мА, не более |
700 |
Габаритные размеры усилителя не более: длина 165 мм; высота 75 мм; глубина 250 мм.
Масса усилителя не более 2,3 кг.
Рабочие условия эксплуатации усилителя:
- температура окружающего воздуха от 0 до плюс 50 °С;
- относительная влажность воздуха до 80 % при 35 °С и более низких температурах, без конденсации влаги.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель с помощью самоклеющейся плёнки, а также на титульный лист паспорта АБКЖ.431134.030ПС и руководства по эксплуатации АБКЖ. 431134.030РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
АБКЖ.431134.030 |
Усилитель измерительный АР5110 |
1 |
|
Экранирующая заглушка |
4 | |
|
Блок питания AS05-01 |
1 | |
|
АБКЖ.431134.030ПС |
Усилитель измерительный АР5110. Паспорт |
1 |
|
АБКЖ.431134.030РЭ |
Усилитель измерительный АР5110. Руководство по эксплуатации |
одно на партию |
|
Усилители измерительные АР5110. Методика поверки |
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации на усилитель АБКЖ.431134.030РЭ «Усилитель измерительный АР5110. Руководство по эксплуатации».
Нормативные документы
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования;
АБКЖ.431134.030ТУ Измерительный усилитель АР5110. Технические условия.
