Анализаторы фракционного состава DPA-4.5
| Номер в ГРСИ РФ: | 57636-14 |
|---|---|
| Производитель / заявитель: | Фирма "Bartec Benke GmbH", Германия |
Анализаторы фракционного состава DPA-4.5 предназначены для измерений температуры кипения и объема фракций в процессе дистилляции нефтепродуктов и органических жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57636-14 |
| Действует | по 29.04.2029 |
| Наименование | Анализаторы фракционного состава |
| Модель | DPA-4.5 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bf6ce493-b3a8-ed4a-a2e3-740925eea9c7 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 10.06.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 936 п. 28 от 10.06.2014 |
Производитель / Заявитель
Фирма "BARTEC BENKE GmbH", Германия
Германия
Поверка
| Методика поверки / информация о поверке | МП 242-1708-2014 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
57636-14: Описание типа
2025-57636-14.pdf
|
Скачать | 614.5 КБ | |
|
57636-14: Методика поверки
2023-mp57636-14.pdf
|
Скачать | 509.2 КБ |
Описание типа
Назначение
Анализаторы фракционного состава DPA-4.5 (далее - анализаторы) предназначены для измерений температуры кипения и объема фракций в процессе дистилляции нефтепродуктов и органических жидкостей.
Описание
Принцип работы анализаторов основан на автоматической перегонке пробы нефтепродуктов с конечной точкой кипения ниже температуры термического разложения и коксообразования при условиях, оговоренных в стандартах на методы испытаний фракционного состава нефтепродуктов. Подготовленная проба нефтепродукта автоматически подается в колбу из нержавеющей стали и перегоняется под атмосферным давлением. При этом пары пробы поступают в конденсор с водяным охлаждением, конденсируются и стекают в приемную емкость. Отогнанный объем пробы измеряется при помощи гидростатического датчика.
Анализаторы представляют собой стационарные поточные автоматизированные приборы.
Анализаторы состоят из следующих основных конструктивно-функциональных частей:
- аналитический (измерительный) блок;
- контрольный блок в поддуваемом корпусе;
- блок управления.
Аналитический блок анализатора с сопротивлением давлению содержит все компоненты, необходимые для подключения коммуникаций и измерения параметров контролируемой жидкости в анализаторе.
Контрольный блок, находящийся под избыточным давлением, содержит электронные компоненты, контролирующие процесс анализа. Подключение внешнего кабеля осуществляется через распределительные коробки, в которых находятся контакты для подключения напряжения питания, а также входного и выходного сигналов.
Непосредственно под корпусом анализатора располагаются дополнительная система подготовки пробы и основная система охлаждения для регулировки температуры пробы и охлаждающей воды.
Периодичность отбора пробы, ее объем, температура, объемы конденсатов и время перегонки фиксируются автоматически. Измерение температуры паров в колбе и низа колбы осуществляется с помощью платиновых термометров Pt100, температуры конденсора и приемного отсека осуществляется с помощью полупроводникового термометра, атмосферного давления - при помощи полупроводникового датчика давления, входящих в состав анализатора.
Все параметры анализа при их установке, в процессе работы и получаемые результаты анализа дистилляции инициируются на дисплее прибора.
Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализаторов приведен на рисунке 1.
Заводские номера наносятся типографским или иным способом в цифровом формате на табличку (шильдик), расположенную на передней панели блока управления анализатора. Общий вид шильдика приведен на рисунке 2.
Нанесение знака поверки на корпус анализаторов не предусмотрено.

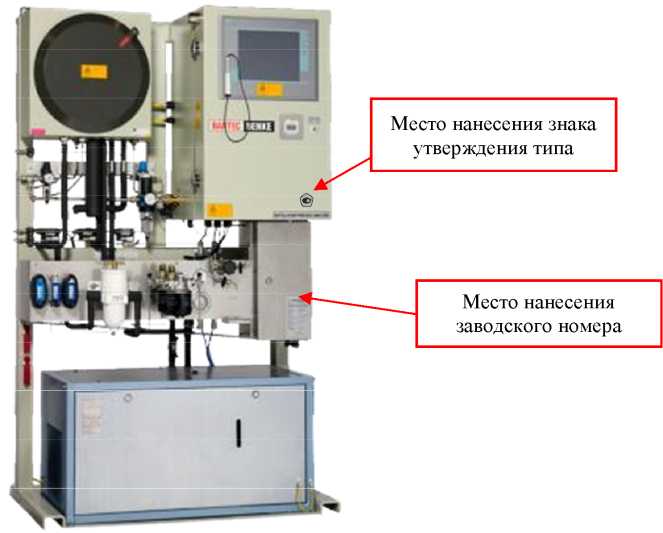

Рисунок 1 - Внешний вид анализаторов фракционного состава DPA-4.5
BARTEC
«6ARTEC BENKE GmbH*, BoFSiptrate 10, 0’21465 ReJribik/Hamburg,Germany
Анализатор фракционного соства CPA4.5
TOO «Фирма Торговая палата- Nt ЕАЗС KZ 7100841.01.01.02919 lExhTx Gb X
+5S toкр. 5t40'C IP 54 Эл. пинии? 4120-5406/50 Гц.№) От Дата изготовления:.../!!. Зав. №
Рисунок 2 - Внешний вид шильдика анализаторов
Программное обеспечение
Анализаторы оснащены микропроцессором, на который на заводе-изготовителе установлено встроенное программное обеспечение (далее - ПО) для решения задач измерения температуры кипения и объема фракций в процессе дистилляции нефтепродуктов, просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных анализатора, изменения настроечных параметров анализатора и передачи данных (опционально).
ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация ПО осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Защита ПО анализаторов осуществляется программным методом путём разграничения уровней допуска с помощью пароля.
Влияние ПО учтено при нормировании метрологических характеристик.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО анализатора
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
dpa-4 |
|
Номер версии (идентификационный номер) ПО |
4.X.XX1) |
|
Цифровой идентификатор (контрольная сумма) ПО |
e5c7b2750ddf4f150328 9cdeddf8958b2) |
|
Алгоритм вычисления контрольной суммы ПО |
md5 |
|
1) Где «4» обозначает метрологически значимую часть ПО, а X (арабские цифры от 0 до 9) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). 2) Для версии ПО 4.0.45 | |
Технические характеристики
Таблица 2 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Максимальная температура конца кипения, оС |
300 (вариант А) или 400 (вариант В) |
|
Пределы допускаемого значения абсолютной погрешности ____ ___ _ _________ _____ _ 3 вместимости входного ресивера, см |
± 1 |
|
Пределы допускаемого значения абсолютной погрешности измерения температуры, соответствующей заданному объему отогнанного нефтепродукта, оС |
± 6 |
|
Пределы допускаемого значения абсолютной погрешности по каналу температуры, оС |
± 1 |
Таблица 3 - Технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Вместимость входного ресивера, см3 |
103 |
|
Скорость отгона пробы, см3/мин |
от 3 до 7 |
|
Тип охлаждения |
водяное, от 0,34 до 1 л/мин |
|
Дисплей |
цветной ЖКИ экран 800 х 600 точек |
|
Выходные сигналы |
4 - 20 мА (до 8 каналов) или MODBUS (в зависимости от комплектации) |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1120 700 1900 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
400 |
|
Напряжение питания при частоте (50 ± 1) Гц, В |
от 220 до 240 |
|
Потребляемая мощность, Вт |
600 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - диапазон атмосферного давления, кПа - диапазон относительной влажности, % |
от +10 до +40 от 84 до 104,7 от 0 до 70 |
|
Маркировка взрывозащиты |
1Ех h Tx Gb Х |
Таблица 4 - Показатели надёжности анализаторов
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
25000 |
Знак утверждения типа
наносится типографическим способом на титульный лист руководства по эксплуатации и в виде наклейки на лицевую панель контрольного блока анализатора.
Комплектность
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор фракционного состава |
DPA-4.5 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект расходных материалов в соответствии со спецификацией изготовителя |
- |
1 набор |
Сведения о методах измерений
приведены в документе «Анализаторы фракционного состава DPA-4.5. Руководство
по эксплуатации», раздел 4.3 «Принцип измерений».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Техническая документация фирмы «BARTEC BENKE GmbH», Германия.
