Термопреобразователи сопротивления технические ТСТП, ТСТМ
| Номер в ГРСИ РФ: | 57713-19 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО НПК "Приборист", г.Протвино |
Термопреобразователи сопротивления технические ТСТП, ТСТМ предназначены для измерений температуры газообразных, жидких (не агрессивных к материалу оболочки) сред, сыпучих и твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57713-19 |
| Действует | по 04.10.2029 |
| Наименование | Термопреобразователи сопротивления технические |
| Модель | ТСТП, ТСТМ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7080a3cd-bef6-c4f3-24a8-1880ac7ddb1f |
Производитель / Заявитель
Общество с ограниченной ответственностью «НПК ПРИБОРИСТ» (ООО «НПК ПРИБОРИСТ»), Московская обл., г. Протвино
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 571 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
57713-19: Описание типа
2023-57713-19.pdf
|
Скачать | 255.6 КБ | |
|
57713-19: Методика поверки
2021-mp57713-19.pdf
|
Скачать | 69.5 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления технические ТСТП, ТСТМ предназначены для измерений температуры газообразных, жидких (не агрессивных к материалу оболочки) сред, сыпучих и твердых тел.
Описание
Принцип действия термопреобразователей сопротивления технических ТСТП, ТСТМ (далее - ТСТП, ТСТМ) основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры. Номинальные статические характеристики (НСХ) преобразования по ГОСТ 6651-2009. Схема соединения внутренних проводников двухпроводная, трехпроводная или четырехпроводная. Помимо материала ЧЭ (в ТСТП -платина, в ТСТМ - медь) модификации ТСТП, ТСТМ различаются конструкцией защитной арматуры и способом крепления, классом допуска и диапазоном измеряемой температуры.

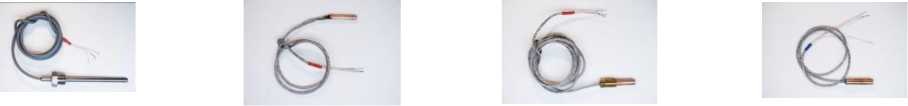

Общий вид различных модификаций ТСТП, ТСТМ представлен на рисунке 1.
ТСТМ (ТСТП)-01
ТСТМ (ТСТП)-02
ТСТМ (ТСТП)-03
ТСТМ (ТСТП)-04
ТСТМ (ТСТП)-05
ТСТМ (ТСТП)-06
ТСТМ (ТСТП)-07
ТСТМ (ТСТП)-08
ТСТМ (ТСТП)-09
ТСТМ (ТСТП)-10
ТСТМ (ТСТП)-11
ТСТМ (ТСТП)-12
ТСТМ (ТСТП)-16
ТСТМ (ТСТП)-13
ТСТМ (ТСТП)-14
ТСТМ (ТСТП)-15
ТСТМ (ТСТП)-17
ТСТМ (ТСТП)-24 ТСТМ (ТСТП)-25 ТСТМ (ТСТП)-26
Рисунок 1 - Общий вид различных модификаций ТСТП, ТСТМ
ТСТП, ТСТМ выпускаются в защитном металлическом корпусе (кожухе) цилиндрической, прямоугольной или плоской формы. Кожух с ЧЭ и выводами засыпается окисью алюминия, окисью магния или заполняются кремнийорганической пастой (в зависимости от рабочей температуры). Материал корпуса ТСТП, ТСТМ - коррозионно-стойкая сталь 08Х18Н10Т, 9Х18Н10Т или латунь Л63.
ТСТП, ТСТМ присваиваются условные обозначения, схема которых приведена на рисунке 2.
ТСТП, ТСТМ
Конструктивное исполнение согласно РЭ
НСХ по
ГОСТ 6651-2009
|
Класс допуска по ГОСТ 6651-2009 |
- |
Схема соединения внутренних проводников |
|
Длина монтажной части, мм |
- |
Обозначение технических условий |
Рисунок 2 - Схема условных обозначений ТСТП, ТСТМ
Заводской номер в виде цифрового обозначения наносится на шильдик на корпусе или кабеле ТСТП, ТСТМ. Конструкция ТСТП, ТСТМ не предусматривает нанесения знака поверки на средство измерений. Пломбирование ТСТП, ТСТМ не предусмотрено.

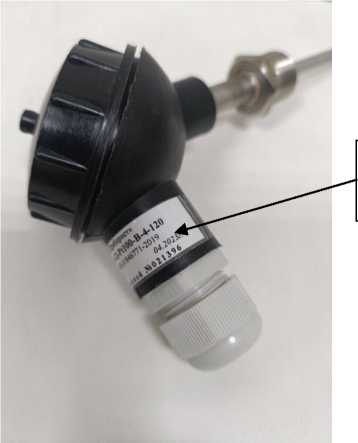

Фотографии общего вида ТСТП, ТСТМ с указанием места нанесения заводского номера приведены на рисунке 3.
Место нанесения заводского номера
Рисунок 3 - Общий вид ТСТП, ТСТМ с указанием места нанесения заводского номера
Программное обеспечение
отсутствует
Технические характеристики
Метрологические и основные технические характеристики ТСПТ, ТСТМ приведены в таблицах 1-3
Таблица 1 - Метрологические характеристики
|
Класс допуска по ГОСТ 66512009 |
Допуск, °С |
Условное обозначение НСХ по ГОСТ 66512009 |
Диапазон измерений, °С | ||
|
для всех модификаций, кроме ТСТМ-08, ТСТМ-11, ТСТП-11, ТСТМ-17 |
для ТСТМ-08, ТСТМ-17 |
для ТСТМ-11, ТСТП-11 | |||
|
A |
±(0,15+0,002-| 11*) |
50М, 100М, 50П, 100П, 500П, 1000П, Pt 50, Pt 100, Pt 500, Pt 1000 |
от -60 до +160 |
от -50 до +140 |
от 0 до +50 |
|
B |
±(0,3+0,005-| 11*) |
от -60 до +160 |
от -50 до +160 | ||
|
C |
±(0,6+0,01-| 11*) |
от -60 до +180 |
от -50 до +180 | ||
Примечание:
* t - значение измеряемой температуры, °С
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции между электрической цепью чувствительного элемента и защитной арматурой, МОм, не менее: - при температуре от +15 до +35 °С; - при температуре от +100 до +180 °С. |
100 20 |
|
Номинальный измерительный ток, мА: - для R0=50 Ом, R0=100 Ом; - для R0=500 Ом; - для R0=1000 Ом. |
1,0 0,2 0,1 |
|
Минимальная глубина погружения для всех ТСТП, ТСТМ кроме модификаций (-02, -03, -04, -09), мм, не менее: - при длине монтажной части до 120 мм включ.; - при длине монтажной части св. 120 до 500 мм включ.; - при длине монтажной части св. 500 мм. |
40 120 300 |
|
Температура эксплуатации, °С |
от -40 до +70 |
|
Температура транспортирования и хранения, °С |
от -55 до +70 |
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
N3 |
|
Степень защиты от влаги и пыли по ГОСТ 14254-2015 |
IP65 |
|
Показатели надежности: - средняя наработка до отказа, ч, не менее - средний срок службы, лет, не менее |
40 000 8 |
Таблица 3 - Технические характеристики (в зависимости от модификации ТСТМ, ТСТП)
|
Модификация ТСТМ, ТСТП |
Диаметр защитного корпуса, мм |
Длина с выводами, мм |
Масса, кг |
|
ТСТМ-01, ТСТП-01 |
8 |
от 620 до 1040 |
от 0,14 до 0,40 |
|
ТСТМ-02, ТСТП-02 |
5 |
от 120 до 1600 |
от 0,01 до 0,04 |
|
ТСТМ-03, ТСТП-03 |
5 |
от 120 до 1600 |
от 0,01 до 0,04 |
|
ТСТМ-04, ТСТП-04 |
8 |
от 470 до 4970 |
от 0,04 до 0,11 |
|
ТСТМ-05, ТСТП-05 |
9 |
от 100 до 400 |
от 0,14 до 0,30 |
|
ТСТМ-06, ТСТП-06 |
9 |
от 60 до 320 |
от 0,12 до 0,28 |
|
ТСТМ-07, ТСТП-07 |
8 |
от 80 до 500 |
от 0,24 до 0,39 |
|
Модификация ТСТМ, ТСТП |
Диаметр защитного корпуса, мм |
Длина с выводами, мм |
Масса, кг |
|
ТСТМ-08, ТСТП-08 |
Плоские, s=2 |
20,100,120 |
от 0,05 до 0,10 |
|
ТСТМ-09, ТСТП-09 |
Прямоугольные, 20x30x5 |
130 |
0,05 |
|
ТСТМ-10, ТСТП-10 |
6 |
130 |
0,13 |
|
ТСТМ-11, ТСТП-11 |
10 |
от 80 до 500 |
0,10 |
|
ТСТМ-12, ТСТП-12 |
10 |
от 80 до 500 |
от 0,24 до 0,39 |
|
ТСТМ-13, ТСТП-13 |
10 |
от 80 до 500 |
от 0,15 до 0,25 |
|
ТСТМ-14, ТСТП-14 |
8 |
от 80 до 500 |
от 0,15 до 0,25 |
|
ТСТМ-15, ТСТП-15 |
8 |
от 80 до 500 |
от 0,15 до 0,25 |
|
ТСТМ-16, ТСТП-16 |
6 |
от 60 до 500 |
от 0,20 до 0,25 |
|
ТСТМ-17, ТСТП-17 |
Плоские, s=2 |
170,190 |
от 0,05 до 0,15 |
|
ТСТМ-24, ТСТП-24 |
12 |
160 |
0,36 |
|
ТСТМ-25, ТСТП-25 |
10 |
140 |
0,30 |
|
ТСТМ-26, ТСТП-26 |
6 |
250 |
0,07 |
Знак утверждения типа
наносится типографским способом на паспорт ТСТП, ТСТМ и на шильдик на корпусе или кабеле).
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления технический ТСТП, ТСТМ |
Модификация в соответствии с заказом |
1 шт. |
|
Руководство по эксплуатации |
НПК- 003-31846771 РЭ |
1 экз. на партию |
|
Паспорт |
НПК- 003-31846771 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 руководства по эксплуатации НПК-003-31846771 РЭ «Термопреобразователи сопротивления технические ТСТП, ТСТМ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 4211-003-31846771-2009 «Термопреобразователи сопротивления технические ТСТП, ТСТМ. Технические условия».
