Термопреобразователь сопротивления с унифицированным выходным сигналом HTFB1

Назначение

Термопреобразователь сопротивления с унифицированным выходным сигналом модели HTFB1 (далее по тексту - термопреобразователь) предназначен для измерений температуры в системе вентиляции корпуса генератора на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.

Описание

Принцип действия термопреобразователя основан на преобразовании сигнала сенсора в унифицированный выходной сигнал напряжения 0-10 В. Термопреобразователь состоит из первичного преобразователя температуры (сенсора), соединенного с измерительным преобразователем (далее по тексту - ИП).

Первичный преобразователь температуры представляет собой измерительную вставку с одним тонкопленочным платиновым чувствительным элементом сопротивления (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по МЭК 60751 (ГОСТ 6651-2009), помещенную в защитный чехол из нержавеющей стали, соединенную с клеммной защитной головкой, в которую встроен аналоговый измерительный преобразователь.

Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 3-х проводная.

Внешний вид термопреобразователя представлен на рисунке 1.

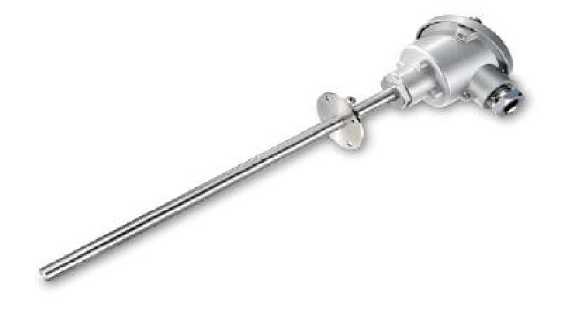

Рис 1. Внешний вид термопреобразователя сопротивления с унифицированным выходным сигналом модели HTFB1

Технические характеристики

Диапазон измеряемых температур, °С...........................................от минус 50 до плюс 600

Температурный коэффициент ТС а, °С-1..............................................................0,00385

Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009 .................................................................Pt100

Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом.................100

Класс допуска ТС по МЭК60751/ГОСТ 6651-2009.........................................................B

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C...................................................................................±(0,3+0,005| 11)

Пределы допускаемой основной погрешности ИП................................................± 0,2 °С

или ± 0,05% (от изм. величины), берут большее значение

Пределы допускаемой дополнительной погрешности ИП от влияния температуры окружающей среды в диапазоне от минус 35 до плюс 85 °С, %/10 °С.............................................± 0,2

Пределы допускаемой суммарной погрешности термопреобразователя (Д, °С) вычисляются по формуле:

= ±7^ип)а + (Ас)а

где: ДИП - погрешность ИП (включающая, при необходимости и дополнительную погрешность), °С;

ДТС - отклонение от НСХ (в температурном эквиваленте) ЧЭ термопреобразователя,°С. Электрическое сопротивление изоляции при температуре плюс (25±10) °С и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее.........................................100

Диаметр монтажной части ТС, мм

Длина монтажной части ТС, мм

Рабочие условия эксплуатации: Температура окружающей среды, °С...............................................от минус 35 до плюс 85

Относительная влажность воздуха, %, не более

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания и на корпус прибора при помощи наклейки.

Комплектность

Термопреобразователь сопротивления с унифицированным выходным сигналом модели HTFB1                                               1 шт;

Паспорт                                                                                1 экз.

Поверка

осуществляется в соответствии с документом МИ 2672-2005 «ГСИ. Датчики температуры с унифицированным выходным сигналом. Методика поверки с помощью калибраторов температуры серии ATC-R исполнения «В» фирмы AMETEK Denmark A/S, Дания».

Основные средства поверки:

- калибратор температуры модели АТС-157В (со сменными металлическими блоками сравнения 150 х 020): диапазон (-48 ... +155) °С; погрешность установления заданной температуры по внутреннему термометру: ± 0,19 °С; погрешность канала измерений температуры со штатным ТС: ± 0,04 °С; нестабильность поддержания температуры ± 0,02 °С; нестабильность поддержания температуры ± 0,02 °С; диапазон измерений напряжения (0 ... 12) В, погрешность канала измерений напряжения: ± (0,005 % от показания + 0,015 % от верхнего предела диапазона) В; выходное напряжение (24 ± 10 %) В;

- калибратор температуры модели АТС-650В (со сменными металлическими блоками сравнения 160 х 030): диапазон (+30 ... +650) °С; погрешность установления заданной температуры по внутреннему термометру: ± 0,39 °С; погрешность канала измерений температуры со штатным ТС: ± 0,11 °С; нестабильность поддержания температуры ± 0,03 °С; нестабильность поддержания температуры ± 0,02 °С; диапазон измерений напряжения (0 ... 12) В, погрешность канала измерений напряжения: ± (0,005 % от показания + 0,015 % от верхнего предела диапазона) В; выходное напряжение (24 ± 10 %) В;

- мегомметр Ф4101 с диапазоном измерений 0,005 - 500 МОм, напряжение 100 В.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термопреобразователь сопротивления с унифицированным выходным сигналом HTFB1.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

МИ 2672-2005 ГСИ. Датчики температуры с унифицированным выходным сигналом. Методика поверки с помощью калибраторов температуры серии ATC-R исполнения «В» фирмы AMETEK Denmark A/S, Дания.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
