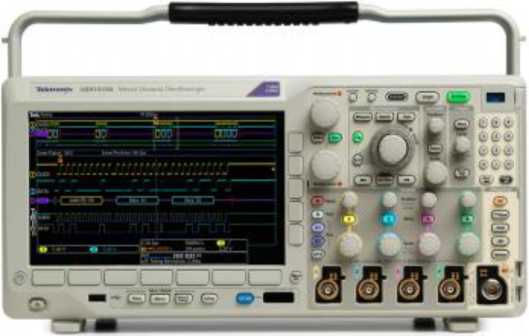

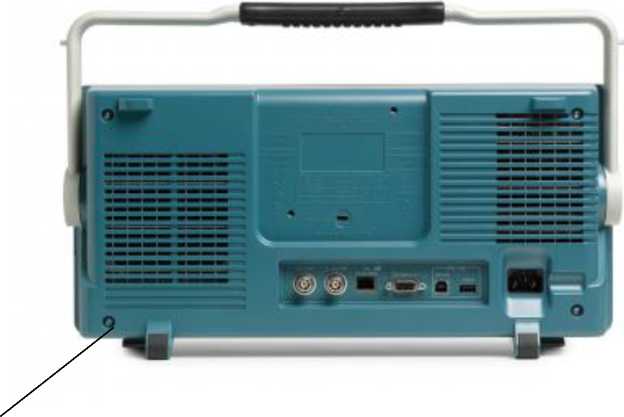

Осциллографы-анализаторы спектра MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104

уровень защиты (класс риска)

«низкий» по Р50.2.077-2014

(класс риска “A” по WELMEC 7.2 для категории U)

идентификационное наименование

MDO3000 Firmware

идентификационный номер версии

v1.08 и выше

РЕЖИМ ОСЦИЛЛОГРАФА

количество каналов

MDO3012, MDO3022, MDO3032, MDO3052, MDO3102

2

MDO3014, MDO3024, MDO3034, MDO3054, MDO3104

4

входное сопротивление (по выбору)

1 МОм ± 1 %; 50 Ом ± 1 %;

75 Ом ± 1 % 1

разрядность АЦП

8 бит

максимальная скорость выборки

2,5^109

максимальная длина записи в память (отсчетов)

10-106

тип связи по входу

DC, AC

коэффициент отклонения Ко, в последовательности 1-2-5, или произвольно по выбору

входное сопротивление 1 МОм

от 1 мВ/дел до 10 В/дел

входное сопротивление 50 Ом / 75 Ом

от 1 мВ/дел до 1 В/дел

остаточное смещение вертикальной шкалы Uo, не более

входное сопротивление 1 МОм, связь DC Ко = 1 мВ/дел Ко > 2 мВ/дел

± (0,3 дел^Ко)

± (0,2 дел^Ко)

входное сопротивление 50 Ом / 75 Ом, связь DC

Ко = 1 мВ/дел

Ко = 2 мВ/дел

Ко > 5 мВ/дел

± (0,5 дел^Ко)

± (0,25 дел^Ко)

± (0,2 дел^Ко)

пределы допускаемой относительной погрешности коэффициента отклонения 6k при температуре не более 30 °C

Ко = 1 мВ/дел

Ко = 2 мВ/дел

Ко > 5 мВ/дел

± 2,5 %

± 2 %

± 1,5 %

произвольная установка по выбору

± 3 %

диапазон установки положения по вертикали ив

± 5 дел^Ко

диапазон установки напряжения смещения исм

входное сопротивление 1 МОм

Ко от 1 до 99,5 мВ/дел Ко от 100 до 995 мВ/дел Ко от 1 до 10 В/дел

± 1 В

± 10 В

± 100 В

входное сопротивление 50 Ом / 75 Ом

± 5 В

пределы допускаемой абсолютной погрешности установки напряжения смещения

± [540’Чисм - ив) + ио]

верхняя частота полосы пропускания при температуре не более 30 °C, входное сопротивление 50 Ом

MDO3012, MDO3014

100 МГц

MDO3022, MDO3024

Ко > 2 мВ/дел

Ко от 1 мВ/дел до 1,99 мВ/дел

200 МГц

150 МГц

MDO3032, MDO3034

Ко > 5 мВ/дел

Ко от 2 мВ/дел до 4,98 мВ/дел

Ко от 1 мВ/дел до 1,99 мВ/дел

350 МГц

300 МГц

150 МГц

MDO3052, MDO3054

Ко > 5 мВ/дел

Ко от 2 мВ/дел до 4,98 мВ/дел

Ко от 1 мВ/дел до 1,99 мВ/дел

500 МГц

300 МГц

150 МГц

MDO3102, MDO3104

Ко > 10 мВ/дел

Ко от 5 мВ/дел до 9,98 мВ/дел

Ко от 2 мВ/дел до 4,98 мВ/дел

Ко от 1 мВ/дел до 1,99 мВ/дел

1 ГГц 500 МГц

300 МГц

150 МГц

пределы допускаемой относительной погрешности частоты

опорного генератора и измерения временных интервалов > 1 мс

± Г10’5

коэффициент развертки Кр (в последовательности 1-2-4)

все модели, кроме MDO3102, MDO3104

от 1 нс/дел до 1000 с/дел

MDO3102, MDO3104

от 400 пс/дел до 1000 с/дел

РЕЖИМ ЦИФРОВОГО ВОЛЬТМЕТРА-ЧАСТОТОМЕРА

вид измеряемого напряжения

DC; AC; AC + DC

максимальное значение входного напряжения (AC + DC)

± 100 В

максимальное значение измеряемой частоты MDO3012, MDO3014 остальные модели

100 МГц

150 МГц

пределы допускаемой относительной погрешности измерения частоты

± Г10-5

пределы допускаемой относительной погрешности измерения переменного напряжения (скз) частотой от 40 Гц до 1 кГц

± 2 %

пределы допускаемой абсолютной погрешности измерения постоянного напряжения U

± [2 мВ + И10-2<4 дел-Ko/UyU + 5 •10-3/Исм]

РЕЖИМ АНАЛИЗАТОРА СПЕКТРА

диапазон частот

без опции MDO3SA: определен полосой пропускания в режиме осциллографа

с опцией MDO3SA: от 9 кГц до 3 ГГц

полоса обзора (дискретно в последовательности 1-2-5): то же, что диапазон частот

разрешение по частоте

1 Гц

полоса пропускания (дискретно в последовательности 1-2-3-5)

от 20 Гц до 150 МГц

уровень фазовых шумов на частоте 1 ГГц, не более при отстройке на 10 кГц при отстройке на 100 кГц при отстройке на 1 МГ ц

- 81 дБн/Гц 2 - 97 дБн/Гц

- 118 дБн/Гц

максимальный уровень измеряемой мощности

+ 20 дБм 3

диапазон установки опорного уровня (ступенями по 5 дБ)

от - 140 до + 30 дБм

масштаб вертикальной шкалы (дискретно с шагом 1-2-5)

от 1 до 20 дБ/дел

диапазон ослабления входного аттенюатора (ступенями по 5 дБ)

0; от 10 до 30 дБ

усредненный уровень собственных шумов, нормализованный к п на частотах от 9 до 50 кГц, не более на частотах от 50 кГц до 5 МГц, не более на частотах от 5 МГц до 2 ГГ ц, не более на частотах от 2 до 3 ГГц, не более

олосе пропускания 1 Гц

- 109 дБм/Гц

- 126 дБм/Гц

- 138 дБм/Гц

- 128 дБм/Гц

с предварительным усилителем TPA-N-PRE на частотах от 9 до 50 кГц, не более на частотах от 50 кГц до 5 МГц, не более на частотах от 5 МГц до 2 ГГ ц, не более на частотах от 2 до 3 ГГц, не более

- 117 дБм/Гц

- 136 дБм/Гц

- 148 дБм/Гц

- 138 дБм/Гц

пределы допускаемой основной относительной погрешности измерения мощности при отношении сигнал /шум не менее 40 дБ и температуре (23 ± 5) °C

± 1,2 дБ

пределы допускаемой дополнительной относительной погрешности измерения мощности в рабочем диапазоне температур

± 0,8 дБ

уровень негармонических помех, не связанных с входом, за исключением отдельных частот, не более

на частоте 1,25 ГГц

на частоте 2,5 ГГц

- 78 дБм

- 76 дБм

- 67 дБм

РЕЖИМ ГЕНЕРАТОРА СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (опция MDO3AFG)

форма сигнала: синусоидальная, прямоугольная, треугольная, пилообразная, случайный шум, Sin(x)/x, функция Гаусса, функция Лоренца, экспоненциальная, хаверсинус, произвольная

диапазон частот

синусоидальная форма

от 0,1 Гц до 50 МГц

прямоугольная форма

от 0,1 Гц до 25 МГц

треугольная и пилообразная форма

от 0,1 Гц до 500 кГц

форма Sin(x)/x

от 0,1 Гц до 2 МГ ц

функция Гаусса, функция Лоренца, экспоненциальная форма, хаверсинус

от 0,1 Гц до 5 МГ ц

разрешение по частоте

0,1 Гц или 4 разряда

пределы допускаемой относительной погрешности установки частоты

на частотах < 10 кГц

1,3-10-4

на частотах > 10 кГц

5Л0’5

диапазон установки амплитуды Um синусоидального сигнала (п-п)

на нагрузку 50 Ом

от 10 мВ до 2,5 В

на высокоомную нагрузку

от 20 мВ до 5 В

разрешение по амплитуде сигнала

на нагрузку 50 Ом

500 мкВ

на высокоомную нагрузку

1 мВ

диапазон установки постоянного напряжения смещения Uo

на нагрузку 50 Ом

± (1,25 В - Um/2)

на высокоомную нагрузку

± (2,5 В - Um/2)

разрешение по напряжению смещения

на нагрузку 50 Ом

500 мкВ

на высокоомную нагрузку

1 мВ

пределы допускаемой абсолютной погрешности установки напряжения смещения Uo при температуре (23 ± 10) °C: ± (1,5-10’2-им + 1,5-10’2-исм + 1 мВ)

пределы допускаемой абсолютной погрешности воспроизведения амплитуды сигнала Um на частоте 1 кГц при температуре (23 ± 5) °C: ± (1,5-10’2-Uo + 1 мВ)

РЕЖИМ ЛОГИЧЕСКОГО АНАЛИЗАТОРА (опция MDO3MSO)

количество каналов

16

входное сопротивление, типовое значение

100 кОм

минимальная амплитуда входного сигнала

500 мВ п-п

минимальная длительность входного сигнала

2 нс

диапазон установки порогов срабатывания Ur

от - 15 до + 25 В

пределы допускаемой абсолютной погрешности установки порогов срабатывания

± (100 мВ + 0,03 Ur)

ВЫХОД ТРИГГЕРА “AUX OUT”

напряжение высокого уровня, не менее

на нагрузку 50 Ом

2,25 В

на высокоомную нагрузку

0,9 В

напряжение высокого уровня, не более

на нагрузку 50 Ом

0,7 В

на высокоомную нагрузку

0,25 В

ОБЩИЕ ХАРАКТЕРИСТИКИ

тип входных соединителей каналов осциллографа и вольтметра-частотомера, выходного соединителя генератора сигналов произвольной формы

BNC(f)

тип входного соединителя анализатора спектра

N(f)

габаритные размеры (ширина х высота х глубина), мм

417 х 203 х 147

размеры дисплея (ширина х высота), мм

198х113

масса, не более

4,2 кг

напряжение сети

от 90 до 264 В

частота сети

50 ± 0,5 Гц

потребляемая мощность от сети 220 В/50Гц, не более

120 Вт

рабочие условия применения

группа 3 ГОСТ 22261-94

температура окружающей среды

от - 10 до + 55 °C

относительная влажность воздуха, не более при температуре от 0 до 40 °C при температуре от 40 до 55 °C

от 5 до 90 % от 5 до 60 %

предельная высота над уровнем моря

3000 м

условия транспортирования и хранения

температура окружающей среды

от - 40 до + 71 °C

относительная влажность воздуха, не более при температуре от 0 до 40 °C при температуре от 40 до 60 °C при температуре от 55 до 71 °C

от 5 до 90 % от 5 до 60 % от 5 до 40 %

предельная высота над уровнем моря

12000 м

электромагнитная совместимость

по ГОСТ Р 51522-99

безопасность

по ГОСТ Р 52319-2005

наименование и обозначение

кол-во

осциллограф-анализатор спектра MDO30xx

1 шт. по заказу

опция MDO3AFG (генератор сигналов произвольной формы)

1 шт. по заказу

опция MDO3MSO (16-ти канальный логический анализатор)

1 шт. по заказу

опция MDO3 SA (расширение диапазона частот анализатора спектра до 3 ГГ ц)

1 шт. по заказу

опция MDO3SEC (защита от непреднамеренного доступа)

1 шт. по заказу

кабель сетевой

1 шт.

адаптер N-BNC

1 шт.

компакт-диск с документацией

1 шт.

пробник высокочастотный

1 шт.

TPP0250 для MDO3012, MDO3014, MDO3022, MDO3024

TPP0500B для MDO3032, MDO3034, MDO3052, MDO3054

TPP01000 для MDO3102, MDO3104

пробник P6316 логического анализатора для опции MDO3MSO

1 шт.

руководство по эксплуатации 077-0978-00

1 шт.

методика поверки МП РТ 2108-2014

1 шт.

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

калибратор осциллографов

относительная погрешность установки постоянного напряжения U от 4 мВ до 100 В не более ± (3-10’3 U + 30 мкВ);

относительная погрешность установки амплитуды переменного напряжения от 8 мВ до 3 В на частотах от 50 кГц до 10 МГц не более ± 1,5 %; от 10 МГц до 1 ГГц не более ± 5 %;

относительная погрешность установки периода 80 мс не более ± 1-10—6

калибратор осциллографов Fluke 9500 с формирователем 9510 относительная погрешность установки постоянного напряжения U от 4 мВ до 200 В не более ± (2.5-10'3 U= + 25 мкВ); относительная погрешность установки амплитуды переменного напряжения от 5 мВ до 5 В на частотах от 50 кГц до 10 МГц не более ± 1,5 %; от 10 МГц до 1 ГГц не более ± 5 %;

относительная погрешность установки периода от 90 нс до 5,5 с не более ± 0,25-10—6

измеритель сопротивления

относительная погрешность измерения сопротивления 50 Ом, 75 Ом, 1 МОм не более 0,1 %;

относительная погрешность измерения переменного напряжения от 7 мВ до 2 В на частоте 1 ккГц не более ± 0,5 %;

относительная погрешность измерения постоянного напряжения 20 мВ и 1 В не более ± 0,2 %

мультиметр цифровой Keithley 2000 относительная погрешность измерения сопротивлений 50 Ом, 75 Ом, 1 МОм не более 0,02 %;

относительная погрешность измерения переменного напряжения от 7 мВ до 2 В на частоте 1 ккГц не более ± 0,5 %;

относительная погрешность измерения постоянного напряжения 20 мВ и 1 В не более ± 0,0225 %

генератор сигналов ВЧ

диапазон частот от 500 кГц до 3 ГГц;

диапазон уровня мощности

от - 20 до + 10 дБм;

уровень фазовых шумов на частоте 1 ГГц

при отстройке 10 кГц не более - 110 дБн/Гц

генератор сигналов Agilent E8257D-520 диапазон частот от 250 кГц до 20 ГГц; диапазон уровня мощности от - 20 до + 15 дБм;

уровень фазовых шумов на частоте 1 ГГ ц при отстройке 10 кГц не более - 130 дБн/Гц

ваттметр проходящей мощности СВЧ диапазон частот от 10 МГц до 3 ГГц; относительная погрешность измерения уровня мощности от - 20 до 0 дБм не более ± 0,25 дБ

ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения уровня мощности от - 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГ ц не более ± 0,1 дБ

частотомер

внешняя синхронизация 10 МГц, разрешение по частоте 1 Гц

частотомер универсальный

Tektronix FCA3000

внешняя синхронизация 10 МГц, разрешение по частоте 0,001 Гц

стандарт частоты

относительная погрешность частоты 10 МГц не более ± 1-10’8

стандарт частоты рубидиевый Stanford Research Systems FS725 годовой дрейф частоты 10 МГ ц не более ± 1-10’10

вольтметр переменного напряжения относительная погрешность измерения переменного напряжения от 7 мВ до 2 В (скз) на частоте 1 кГц не более ± 0,5 %

мультиметр цифровой Keithley 2000 относительная погрешность измерения переменного напряжения от 7 мВ до 2 В (скз) на частоте 1 кГц не более ± 0,5 %

вольтметр постоянного напряжения относительная погрешность измерения постоянного напряжения 20 мВ и 1 В не более ± 0,2 %

мультиметр цифровой Keithley 2000 относительная погрешность измерения постоянного напряжения 20 мВ и 1 В не более ± 0,0225 %
