Вольтметры универсальные цифровые GDM-78341, GDM-78342
| Номер в ГРСИ РФ: | 57773-14 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | Фирма "Good Will Instrument Co., Ltd.", Тайвань |
Аттенюаторы коаксиальные ступенчатые 8494А, 8496А (далее аттенюаторы) предназначены для хранения и воспроизведения единицы ослабления мощности электромагнитных колебаний в коаксиальных линиях передачи в диапазоне частот до 4,0 ГГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57773-14 |
| Действует | по 13.05.2029 |
| Наименование | Вольтметры универсальные цифровые |
| Модель | GDM-78341, GDM-78342 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dba15dcf-1574-066f-db90-b24666c9e943 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Тайвань |
| Информация о сертификате | |
| Срок действия сертификата | 02.07.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1044 п. 12 от 02.07.2014 |
Производитель / Заявитель
Фирма "Good Will Instrument Co., Ltd.", Тайвань
Тайвань
Поверка
| Методика поверки / информация о поверке | МП-056/551-2014 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
10645
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10455 (98%) |
| Неуспешных поверок (СИ непригодно) | 190 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
57773-14: Описание типа
2024-57773-14.pdf
|
Скачать | 282.9 КБ | |
|
57773-14: Методика поверки
2023-mp57773-14.pdf
|
Скачать | 159.3 КБ |
Описание типа
Назначение
Вольтметры универсальные цифровые GDM-78341, GDM-78342 (далее по тексту -вольтметры) предназначены для измерения напряжения постоянного и переменного тока, а также силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, электрической емкости, температуры (только вольтметры модификации GDM-78342).
Описание
Вольтметры универсальные цифровые GDM-78341, GDM-78342 представляют собой многофункциональные высокоточные электроизмерительные приборы. Принцип работы вольтметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели вольтметров расположены функциональные клавиши, выключатель питания, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи, разъем интерфейса USB (только у вольтметров модификации GDM-78342) и жидкокристаллический цифровой дисплей. Функциональные клавиши служат для переключения режимов измерений и выбора специальных функций при измерениях. На задней панели вольтметров расположены разъем сетевого питания, гнездо для вставки предохранителя, разъем интерфейса USB и разъем интерфейса GPIB (только у вольтметров модификации GDM-78342).
Для проведения измерений вольтметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на пятиразрядном жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Фотография общего вида вольтметров представлена на рисунке 1.

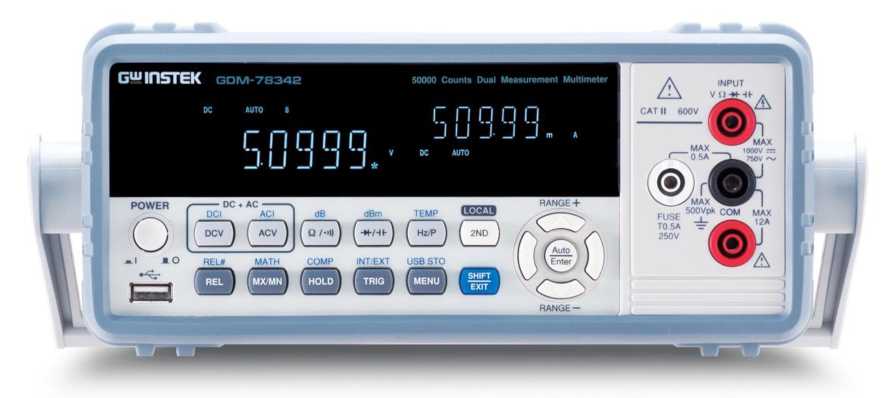

Рисунок 1 - Фотография общего вида вольтметров универсальных цифровых GDM-78341, GDM-78342
Технические характеристики
Основные метрологические и технические характеристики вольтметров универсальных цифровых GDM-78341, GDM-78342 представлены в таблицах 1 - 9.
Таблица 1 - Основные метрологические характеристики вольтметров в режиме измерения напряжения постоянного тока________________________________________________________
|
Верхние пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
500 мВ |
0,01 мВ |
± (0,0002 • U + 4 е.м.р.) |
|
5 В |
0,0001 В | |
|
50 В |
0,001 В | |
|
500 В |
0,01 В | |
|
1000 В |
0,1 В |
Примечания:
U - измеренное значение напряжения постоянного тока; е.м.р. - единица младшего разряда.
Таблица 2 - Основные метрологические характеристики вольтметров в режиме измерения напряжения переменного тока ___________________________________________________
|
Диапазоны частот |
Верхние пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
30 - 50 Гц |
500 мВ |
0,01 мВ |
± (0,01 • U + 40 е.м.р.) |
|
5 В |
0,0001 В |
± (0,01 • U + 20 е.м.р.) | |
|
50 В |
0,001 В | ||
|
500 В |
0,01 В |
Не нормирована | |
|
750 В |
0,1 В | ||
|
50 Гц - 10 кГц |
500 мВ |
0,01 мВ |
± (0,005 • U + 40 е.м.р.) |
|
5 В |
0,0001 В |
± (0,0035 • U + 15 е.м.р.) | |
|
50 В |
0,001 В | ||
|
500 В |
0,01 В |
± (0,005 • U + 15 е.м.р.) | |
|
750 В |
0,1 В | ||
|
10 - 30 кГц |
500 мВ |
0,01 мВ |
± (0,02 • U + 60 е.м.р.) |
|
5 В |
0,0001 В |
± (0,01 • U + 20 е.м.р.) | |
|
50 В |
0,001 В | ||
|
500 В |
0,01 В | ||
|
750 В |
0,1 В |
Не нормирована | |
|
30 - 100 кГц |
500 мВ |
0,01 мВ |
± (0,03 • U + 120 е.м.р.) |
|
5 В |
0,0001 В |
± (0,03 • U + 50 е.м.р.) | |
|
50 В |
0,001 В | ||
|
500 В |
0,01 В | ||
|
750 В |
0,1 В |
Не нормирована |
Примечания:
U - измеренное значение напряжения переменного тока; е.м.р. - единица младшего разряда.
Таблица 3 - Основные метрологические характеристики вольтметров в режиме измерения силы постоянного тока
|
Верхние пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
500 мкА |
0,01 мкА |
± (0,0005 • I + 5 е.м.р.) |
|
5 мА |
0,0001 мА |
± (0,005 • I + 4 е.м.р.) |
|
50 мА |
0,001 мА | |
|
500 мА |
0,01 мА |
± (0,001 • I + 4 е.м.р.) |
|
5 А |
0,0001 А |
± (0,0025 • I + 5 е.м.р.) |
|
10 А |
0,001 А |
Примечания:
I - измеренное значение силы постоянного тока; е.м.р. - единица младшего разряда.
Таблица 4 - Основные метрологические характеристики вольтметров в режиме измерения силы переменного тока_____________________________________________________________________
|
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
30 - 50 Гц |
500 мкА |
0,01 мкА |
± (0,015 • I + 50 е.м.р.) |
|
5 мА |
0,0001 мА |
± (0,015 • I + 40 е.м.р.) | |
|
50 мА |
0,001 мА | ||
|
500 мА |
0,01 мА | ||
|
5 А |
0,0001 А |
± (0,02 • I + 40 е.м.р.) | |
|
10 А |
0,001 А | ||
|
50 Гц - 2 кГц |
500 мкА |
0,01 мкА |
± (0,005 • I + 40 е.м.р.) |
|
5 мА |
0,0001 мА |
± (0,005 • I + 20 е.м.р.) | |
|
50 мА |
0,001 мА | ||
|
500 мА |
0,01 мА | ||
|
5 А |
0,0001 А |
± (0,005 • I + 30 е.м.р.) | |
|
10 А |
0,001 А | ||
|
2 - 5 кГц |
500 мкА |
0,01 мкА |
± (0,015 • I + 50 е.м.р.) |
|
5 мА |
0,0001 мА |
± (0,015 • I + 40 е.м.р.) | |
|
50 мА |
0,001 мА | ||
|
500 мА |
0,01 мА | ||
|
5 А |
0,0001 А |
Не нормирована | |
|
10 А |
0,001 А | ||
|
5 - 20 кГц |
500 мкА |
0,01 мкА |
± (0,03 • I + 75 е.м.р.) |
|
5 мА |
0,0001 мА |
± (0,03 • I + 60 е.м.р.) | |
|
50 мА |
0,001 мА | ||
|
500 мА |
0,01 мА | ||
|
5 А |
0,0001 А |
Не нормирована | |
|
10 А |
0,001 А |
Примечания:
I - измеренное значение силы переменного тока; е.м.р. - единица младшего разряда.
Таблица 5 - Основные метрологические характеристики вольтметров в режиме измерения электрического сопротивления постоянному току_________________________________________
|
Верхние пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
500 Ом |
0,01 Ом |
± (0,001 • R + 5 е.м.р.) |
|
5 кОм |
0,0001 кОм |
± (0,001 • R + 3 е.м.р.) |
|
50 кОм |
0,001 кОм | |
|
500 кОм |
0,01 кОм | |
|
5 МОм |
0,0001 МОм | |
|
50 МОм |
0,001 МОм |
± (0,003 • R + 3 е.м.р.) |
Примечания:
R - измеренное значение электрического сопротивления постоянному току; е.м.р. - единица младшего разряда.
Таблица 6 - Основные метрологические характеристики вольтметров в режиме измерения электрической емкости.___________________________________________________________________
|
Верхние пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
5 нФ |
0,001 нФ |
± (0,02 • С + 10 е.м.р.) 1) |
|
50 нФ |
0,01 нФ |
± (0,02 • С + 10 е.м.р.) 2) |
|
500 нФ |
0,1 нФ |
± (0,02 • С + 4 е.м.р.) |
Продолжение таблицы 6
|
Верхние пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
5 мкФ |
0,001 мкФ |
± (0,02 • С + 4 е.м.р.) |
|
50 мкФ |
0,01 мкФ | |
|
1) - в диапазоне измерений от 0,5 нФ до 1 нФ предел допускаемой абсолютной погрешности измерений составляет ± (0,02 • С + 20 е.м.р.); 2) - в диапазоне измерений от 5 нФ до 10 нФ предел допускаемой абсолютной погрешности измерений составляет ± (0,02 • С + 30 е.м.р.). | ||
Примечания:
I - измеренное значение силы постоянного тока; е.м.р. - единица младшего разряда.
Таблица 7 - Основные метрологические характеристики вольтметров в режиме измерения частоты переменного тока _________________________________________________________
|
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
от 10 до 499,99 Гц |
0,01 Гц |
± (0,0001 • f + 3 е.м.р.) |
|
от 500 Гц до 4,9999 кГц |
0,1 Гц | |
|
от 5 кГц до 49,999 кГц |
1 Гц | |
|
от 50 кГц до 499,99 кГц |
10 Гц | |
|
от 500 кГц до 1 МГц |
100 Гц |
Примечания:
f - измеренное значение частоты переменного тока;
е.м.р. - единица младшего разряда.
Таблица 8 - Основные метрологические характеристики вольтметров в режиме измерения температуры с помощью термопар типов К, J, . T (только вольтметры модификации GDM-78342) .
|
Диапазоны измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений 1) |
|
от минус 200 °С до плюс 300 °С |
0,1 °С |
± 2 °С |
|
1) - погрешность измерений нормирована без учета погрешности используемой термопары | ||
Таблица 9 - Основные технические характеристики вольтметров
|
Наименование параметра |
Значение |
|
Питание |
100/120/220/240 В ± 10 % (50/60 Гц) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до плюс 50 80 |
|
Г абаритные размеры (ширина х высота х глубина), мм |
265 х 107 х 302 |
|
Масса, кг, не более |
3,1 |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель вольтметров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки вольтметров универсальных цифровых GDM-78341, GDM-78342 представлен в таблице 10.
Таблица 10
|
Наименование |
Количество |
|
Вольтметр универсальный цифровой GDM-78341 (GDM-78342) |
1 |
|
Комплект измерительных проводов |
1 |
|
Сетевой шнур |
1 |
|
Коробка упаковочная |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
Поверка вольтметров осуществляется по документу МП-056/551-2014 «Вольтметры универсальные цифровые GDM-78341, GDM-78342. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 31 марта 2014 г.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5502A:
диапазон воспроизведения напряжения постоянного тока: от 0 до ±1020 В, пределы допускаемой относительной погрешности: 0,005 %;
диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц), пределы допускаемой относительной погрешности: 0,03 %;
диапазон воспроизведения силы постоянного тока: от 0 до ±20,5 А, пределы допускаемой относительной погрешности: 0,01 %;
диапазон воспроизведения силы переменного тока: 29 мкА - 10 А (10 Гц - 30 кГц), пределы допускаемой относительной погрешности: 0,04 %;
диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц, пределы допускаемой относительной погрешности: 0,0025 %;
диапазон воспроизведения электрического сопротивления: 0 - 1100 МОм,
пределы допускаемой относительной погрешности: 0,009 %;
диапазон воспроизведения электрической емкости: 220 пФ - 110 мкФ,
пределы допускаемой относительной погрешности: 0,25 %;
имитация сигнала термопар: от минус 250 до 2320 °С, пределы допускаемой относительной погрешности: 0,14 %.
Сведения о методах измерений
Методы измерений с помощью вольтметров универсальных цифровых GDM-78341, GDM-78342 указаны в документе «Вольтметры универсальные цифровые GDM-78341, GDM-78342. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
