Источники питания 61700-ТЕСТ
| Номер в ГРСИ РФ: | 57792-19 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "Chroma ATE Inc.", Тайвань |
Источники питания серии 61700-ТЕСТ предназначены для воспроизведений напряжения и силы постоянного и переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57792-19 |
| Наименование | Источники питания |
| Модель | 61700-ТЕСТ |
| Страна-производитель | ТАЙВАНЬ (КИТАЙ) |
| Срок свидетельства (Или заводской номер) | 13.09.2024 |
Производитель / Заявитель
Фирма "Chroma ATE Inc.", Тайвань
ТАЙВАНЬ (КИТАЙ)
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 72 |
| Найдено поверителей | 9 |
| Успешных поверок (СИ пригодно) | 68 (94%) |
| Неуспешных поверок (СИ непригодно) | 4 (6%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 57792-19: Описание типа СИ | Скачать | 148.3 КБ | |
| 57792-19: Методика поверки | Скачать | 4.2 MБ |
Описание типа
Назначение
Источники питания серии 61700-ТЕСТ предназначены для воспроизведений напряжения и силы постоянного и переменного тока.
Описание
Принцип действия источников питания основан на формировании стабилизированных значений напряжения и силы постоянного или переменного тока на выходе прибора. Заданные значения измеряются и отображаются на жидкокристаллическом цифровом дисплее.
Источники питания серии 61700-ТЕСТ (далее - источники) представляют собой программируемые, регулируемые источники постоянного или переменного напряжения и силы тока.
Управление и контроль над режимами работы источников осуществляет встроенный микропроцессор. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.
Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке.
Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Источники питания серии 61700-ТЕСТ выпускаются в следующих модификациях 61701-ТЕСТ, 61702-ТЕСТ, 61703-ТЕСТ, 61704-ТЕСТ, 61705-ТЕСТ, которые отличаются
диапазонами воспроизведений и измерений напряжения и силы постоянного или переменного тока.
Общий вид средства измерений представлен на рисунках 1 и 2.

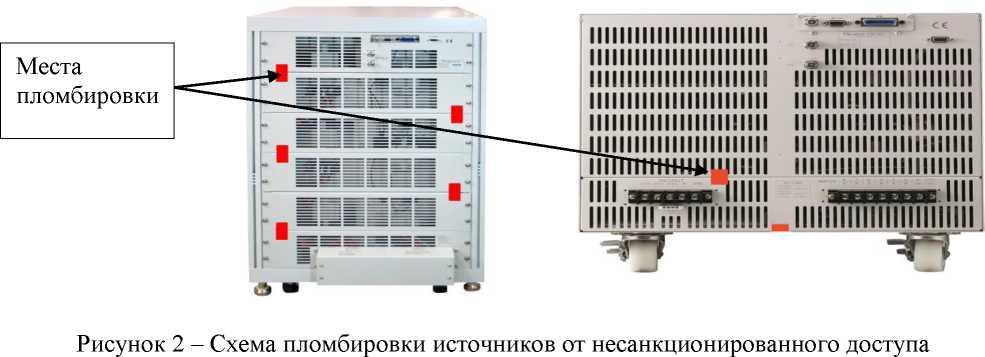

Схема пломбировки источников от несанкционированного доступа представлена на рисунке 2.
место нанесения знака утверждения типа

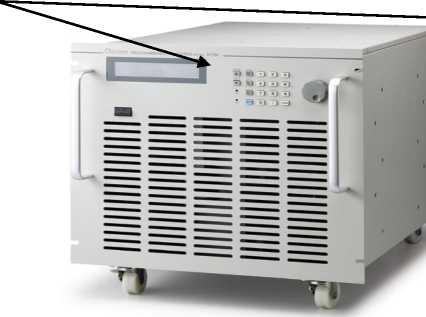

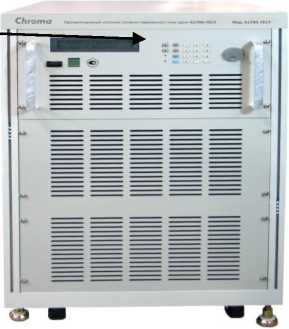

Рисунок 1 - Общий вид средства измерений
Программное обеспечение
Конструкция источников исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
62012P |
|
Номер версии (идентификационный номер) ПО |
не ниже v 3.00 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
61701-ТЕСТ |
61702-ТЕСТ |
61703-ТЕСТ |
61704-ТЕСТ |
61705-ТЕСТ | |
|
Количество фаз |
3 |
3 |
3 |
3 |
3 |
|
Максимальные значения напряжения/силы постоянного тока на выходе в каждой фазе |
212 В / 2 А 424 В / 1 А |
212 В / 4 А 424 В / 2 А |
212 В / 6 А 424 В / 3 А |
212 В / 8 А 424 В / 4 А |
212 В / 16 А 424 В / 8 А |
|
Максимальные значения напряжения/силы переменного тока на выходе в каждой фазе |
150 В / 4 А 300 В/2 А |
150 В / 8 А 300 В/4 А |
150 В / 12 А 300 В/6 А |
150 В / 16 А 300 В/8 А |
150 В/32 А 300 В / 20 А |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного и переменного тока на выходе, В |
±(0,002 • иуст + 0,002 • имакс) | ||||
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного и переменного тока, А |
±(0,006 • 1уст + 0,006 • 1макс) - для силы переменного тока; ±(0,01 • 1уст + 0,01 • 1макс) - для силы постоянного тока | ||||
|
Нестабильность напряжения на выходе при изменении напряжения питания (на ±10 % от номинального), мВ |
±0,001 • иуст | ||||
|
Нестабильность напряжения на выходе при изменении тока нагрузки (от 0 до 0,9-!макс), мВ |
±0,002 • иуст | ||||
Примечания:
Uyem - значение воспроизводимого напряжения постоянного/переменного тока на выходе, В; имакс - максимальное воспроизводимое значение напряжения постоянного/переменного тока, В; 1уст - значение воспроизводимой силы постоянного/переменного тока на выходе, А;
1макс - максимальное воспроизводимое значение силы постоянного/переменного тока, А
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот выходного напряжения, Гц |
от 15 до 1200 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230/380 50/60 |
|
Габаритные размеры (высотахширинахглубина), мм, не более для модификаций: - 61701-ТЕСТ, 61702-ТЕСТ, 61703-ТЕСТ, 61704-ТЕСТ |
483x399x600 897x546x700 |
|
Наименование характеристики |
Значение |
|
- 61705-ТЕСТ |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более, для модификаций: | |
|
- 61701-ТЕСТ, 61702-ТЕСТ |
74 |
|
- 61703-ТЕСТ, 61704-ТЕСТ |
75 |
|
- 61705-ТЕСТ |
150 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, % |
от 30 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Знак утверждения типа
наносится на лицевую панель источников питания в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания |
61701-ТЕСТ, 61702-ТЕСТ, 61703- ТЕСТ, 61704-ТЕСТ, 61705-ТЕСТ |
1 шт. |
|
Руководство по эксплуатации |
— |
1 экз. |
|
Сетевой кабель |
— |
1 шт. |
Сведения о методах измерений
приведены в разделах 3 «Автономное управление» и 8 «Дистанционное управление» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 30 декабря 2019 г. № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 29 мая 2018 г. № 1053 Об утверждении государственной
поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц
Приказ Росстандарта от 1 октября 2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Техническая документация изготовителя CHROMA ATE INC.
