Системы тестирования ТВ-вещания R&S BTC
| Номер в ГРСИ РФ: | 57825-14 |
|---|---|
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Системы тестирования ТВ-вещания R&S BTC (далее по тексту - системы) предназначены для измерения и тестирования параметров теле-радио вещательного оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57825-14 |
| Действует | по 22.07.2019 |
| Наименование | Системы тестирования ТВ-вещания |
| Модель | R&S BTC |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1c7b67e8-f4b8-a1bf-b175-e44c66ee5589 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 22.07.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1100 п. 04 от 22.07.2014 |
Производитель / Заявитель
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия, Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Германия
Поверка
| Методика поверки / информация о поверке | МП РТ 2060-2014 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
57825-14: Описание типа
2022-57825-14.pdf
|
Скачать | 529.9 КБ | |
|
57825-14: Методика поверки
2022-mp57825-14.pdf
|
Скачать | 97.5 КБ |
Описание типа
Назначение
Системы тестирования ТВ-вещания R&S BTC предназначены для измерения и тестирования параметров теле-радио вещательного оборудования.
Описание
Системы тестирования ТВ-вещания R&S BTC это генератор опорного сигнала, предоставляющий функции анализа и автоматизированные тестовые последовательности для аудио-, видео- и мультимедийных приложений.
Принцип работы систем тестирования ТВ-вещания R&S BTC основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц.
Системы тестирования ТВ-вещания R&S BTC позволяет генерировать теле-радио вещательные сигналы аналогового стандарта и цифровых стандартов DVB-T/H, DVB-T2, DVB-С, DVB-S/S2, моделировать сеть передачи, а также анализировать аудио- и видеосигналы с возможностью автоматизированного тестирования.
Системы тестирования ТВ-вещания R&S BTC имеют следующие опции:
R&S®BTC-B3100 - низкий уровень фазового шума;
R&S®BTC-B3103 - диапазон частот ВЧ-тракта А от 100 кГц до 3 ГГц;
R&S®BTC-B3106 - диапазон частот ВЧ-тракта А от 100 кГц до 6 ГГц;
R&S®BTC-B3203 - диапазон частот ВЧ-тракта B от 100 кГц до 3 ГГц;
R&S®BTC-B3206 - диапазон частот ВЧ-тракта B от 100 кГц до 6 ГГц.

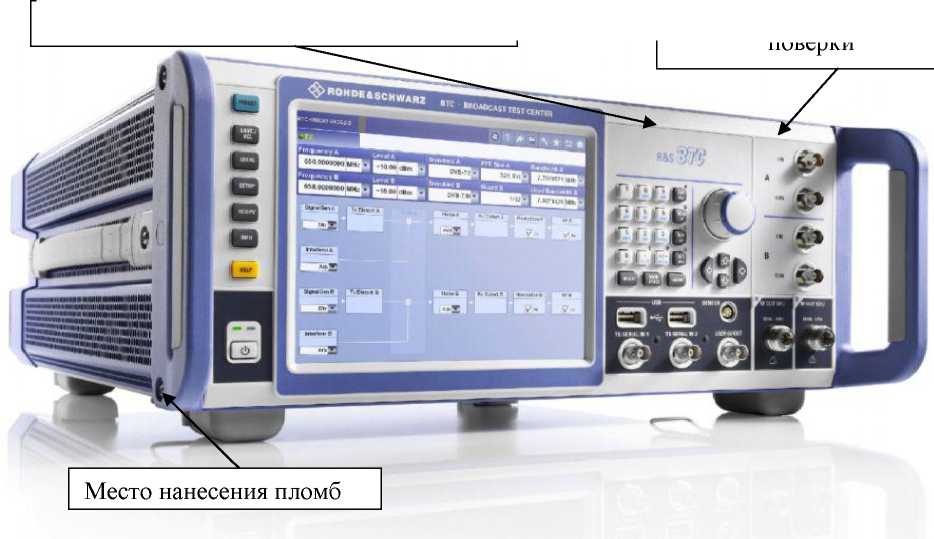

Внешний вид системы тестирования ТВ-вещания R&S BTC, обозначение места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место нанесения пломб
Рисунок 1 - Общий вид средства измерений
Программное обеспечение
Программное обеспечение предназначено только для управления режимами работы системы тестирования ТВ-вещания R&S BTC.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S BTC Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.8 |
|
Цифровой идентификатор ПО |
2114.3000.02 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, в зависимости от установленных опций, Гц: R&S BTC-B3103, R&S BTC-B3203 R&S BTC-B3106, R&S BTC-B3206 |
от 1-105 до 3 -109 от 1-105 до 6 -109 |
|
Пределы допускаемой относительной погрешности частоты: - штатно - с опцией R&S BTC-B3100 |
±6-10-8 ±6-10-9 |
|
Диапазон установки уровня выходного сигнала, в зависимости от частоты выходного сигнала, дБм1: от 100 кГц до 1 МГц включ. св. 1 до 3 МГц включ. св. 3 МГц до 6 ГГц |
от -145 до +8 от -145 до +13 от -145 до +30 |
|
Пределы допускаемой относительной погрешности установки уровня сигнала (для настройки уровня характеристика: авто и температурного диапазона: от +18 до +33 °С), в зависимости от частоты выходного сигнала, дБм: от 100 кГц до 3 ГГц включ. св. 3 ГГц до 6 ГГц |
±0,5 ±0,7 |
|
КСВН выхода ВЧ, не более (волновое сопротивление 50 Ом) |
1,6 |
|
Относительный уровень гармонических составляющих спектра выходного сигнала (при Рнесущ. > 1 МГц, уровень не более +8 дБм), дБн2, не более |
-30 |
|
Здесь и далее: 1 дБм - дБ относительно 1 мВт 2 дБн - дБ относительно уровня несущей | |
Продолжение таблицы 2
|
1 |
2 |
|
Относительный уровень негармонических составляющих спектра выходного сигнала (Рвых. не менее -10 дБм) в диапазоне частот, дБн, не более: от 100 кГц до 200 МГц включ. |
-77 |
|
св. 200 МГц до 1500 МГц включ. |
-80 |
|
св. 1500 МГц до 3 ГГц включ. |
-74 |
|
св. 3 ГГц до 6 ГГц включ. |
-68 |
|
Относительная спектральная плотность мощности фазовых шумов, в зависимости от частоты выходного сигнала, дБн/Гц3, не более: от 20 МГц до 200 МГц включ. |
-128 |
|
1 ГГц |
-131 |
|
2 ГГц |
-125 |
|
3 ГГц |
-121 |
|
4 ГГц |
-119 |
|
6 ГГц |
-115 |
|
Здесь: 3 дБн/Гц - дБ относительно несущей, приведенное к полосе пропускания 1 Гц | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин |
30 |
|
Масса, кг, не более |
21 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
435x192x460 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 100 до 240 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +5 до +45 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель системы тестирования ТВ-вещания R&S BTC в виде наклейки в соответствии с рисунком 1.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система тестирования ТВ-вещания |
R&S BTC |
1 шт. |
|
Опции |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП РТ 2060-2014 |
1 экз. |
Поверка
осуществляется по документу МП РТ 2060-2014 «Системы тестирования ТВ-вещания R&S
BTC. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 10 февраля 2014 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
- анализатор источников сигналов FSUP50 (регистрационный номер в Федеральном информационном фонде 37175-08);
- преобразователь измерительный NRP-Z24 (регистрационный номер в Федеральном информационном фонде 37008-08);
- анализатор телевизионный R&S ETL (регистрационный номер в Федеральном информационном фонде 38441-08);
- анализатор цепей векторный ZVA50 (регистрационный номер в Федеральном информационном фонде 48355-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель систем тестирования ТВ-вещания R&S BTC в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
