Установки измерительные СПЕКТР М
| Номер в ГРСИ РФ: | 57837-14 |
|---|---|
| Производитель / заявитель: | НПО "Новые технологии эксплуатации скважин" (НПО "НТЭС"), г.Бугульма |
Установки измерительные СПЕКТР М (далее - установки) предназначены для измерений объёма сырой нефти и объёма свободного нефтяного газа в составе потока нефтегазоводяной смеси.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57837-14 |
| Действует | по 31.05.2029 |
| Наименование | Установки измерительные |
| Модель | СПЕКТР М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3da5e4bd-d54b-8674-51ec-a69d100ddbaa |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 22.07.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1100 п. 18 от 22.07.2014 |
Производитель / Заявитель
Научно-производственное общество с ограниченной ответственностью «Новые технологии эксплуатации скважин» (ООО НПО «НТЭС»), Республика Татарстан, г. Бугульма
Россия
Поверка
| Методика поверки / информация о поверке | УИС 03.00.00 МП |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
1251
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1251 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
57837-14: Описание типа
2023-57837-14.pdf
|
Скачать | 314 КБ | |
|
57837-14: Методика поверки
2023-mp57837-14.pdf
|
Скачать | 311.2 КБ |
Описание типа
Назначение
Установки измерительные СПЕКТР М (далее - установки) предназначены для измерений объёма сырой нефти и объёма свободного нефтяного газа в составе потока нефтегазоводяной смеси.
Описание
В установке используется бессепарационный способ измерений. Способ заключается в измерениях объемов, давлений и температуры нефтегазоводяной смеси в двух различных термодинамических состояниях, что позволяет решить задачу определения объема сырой нефти и объема свободного нефтяного газа в её потоке.
Установки включают в себя блок технологический (БТ) и блок аппаратурный (БА).
Основным элементом БТ является измерительная линия. В измерительной линии выполняется измерение объема, давления и температуры до и после изменения термодинамического состояния нефтегазоводяной смеси. Измерение объема выполняется счетчиками кольцевыми РИНГ или счетчиками жидкости камерными FLOCO. Термодинамическое состояние потока изменяется с помощью дросселирующего клапана специальной конструкции, установленного между счетчиками.
Вариант исполнения установки выбирается на этапе изучения условий измерений в зависимости от ожидаемых величин расхода и свойств нефтегазоводяной смеси, а также выходных параметров установки. Каждому варианту исполнения установки соответствует определённый код измеряемых параметров установки.
Аппаратурный блок отображает, управляет, обрабатывает, регистрирует и хранит полученные результаты измерений в архиве.
Общий вид установки представлен на фото 1 и 2.
Установки выпускаются в стандартном исполнении и исполнении «Т» (точное исполнение), а также в исполнении «С» (северное исполнение). Исполнение «С» является модификацией стандартного исполнения или исполнения «Т» и отличается только применяемыми материалами.
Установки состоят из:
- блока технологического, в состав которого входят:
- счетчики кольцевые РИНГ (Госреестр № 27699-09) (далее - счетчики РИНГ) или счетчик жидкости камерный FLOCO мод. F500 (Госреестр № 39187-08) (далее - счетчики FLOCO);
- датчик давления (Метран-55 (Госреестр № 18375-08) или Метран-75 (Госреестр № 48186-11);
- датчик температуры (термопреобразователь с унифицированным выходным сигналом Метран-270 (Госреестр № 21968-11) или датчик температуры Метран-280 (Госреестр № 23410-13);
- преобразователь давления измерительный Rosemount 3051 (Госреестр № 146061-15) или преобразователь давления измерительный EJX910A (Госреестр № 56423-14) или датчик давления Метран-150 (Госреестр № 32854-13);
- пробоотборник ПОРТ;
- фильтр РУБЕЖ;
- автоматический переключатель потока;
- клапан дросселирующий;
- устройство электрообогрева КТО-2 или электрообогреватель;
- мембранно-предохранительное устройство или предохранительный клапан;
- модульные управляющие устройства серии МТ и МВ;
- манометры;
- блока аппаратурного, в состав которого входят:
- блок измерений и обработки информации (далее - БИОИ-5);
- система жизнеобеспечения (при комплектации установок укрытием).

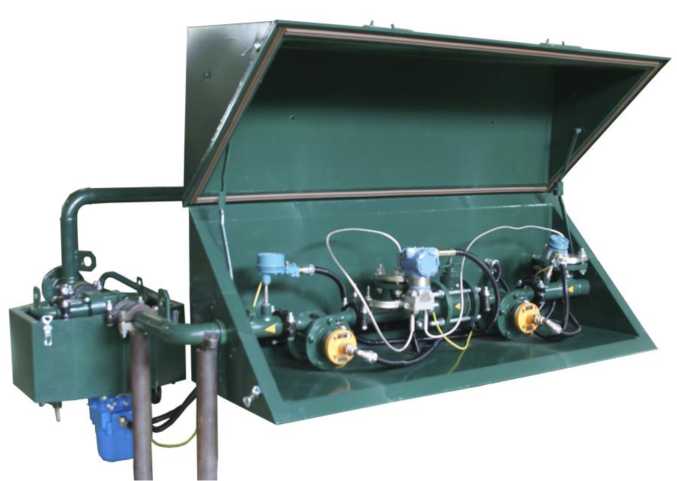

Фотографии общего вида установки измерительной СПЕКТР М приведены на фото 1 и фото 2.
Фот

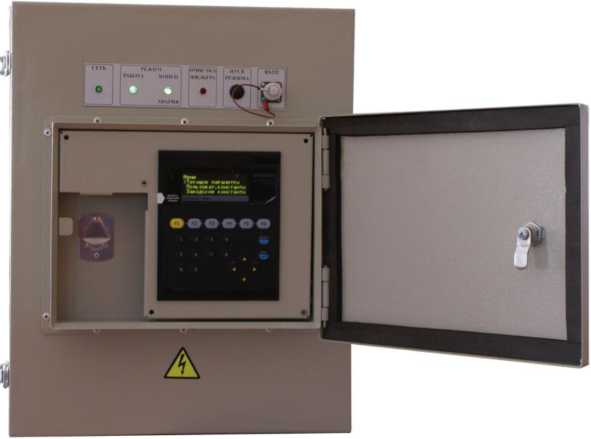

Фото 2 - (
Установки имеют ______..... ..г.
Т а б л и ц а 1 - Исполнения установок
|
Условное обозначение и исполнение установок | ||
|
Стандартное |
Точное |
Северное |
|
СПЕКТР М-24-4,0-4/Х* СПЕКТР М-24-4,0-6/Х* СПЕКТР М-24-4,0-8/Х* СПЕКТР М-24-4,0- 10/Х* |
СПЕКТР М-24-4,0-4Т/Х* СПЕКТР М-24-4,0-6Т/Х* СПЕКТР М-24-4,0-8Т/Х* СПЕКТР М-24-4,0-10Т/Х* |
СПЕКТР М-24-4,0-4/Х*-С СПЕКТР М-24-4,0-4Т/Х*-С СПЕКТР М-24-4,0-6Т/Х*-С СПЕКТР М-24-4,0-6/Х*-С СПЕКТР М-24-4,0-8/Х*-С СПЕКТР М-24-4,0-8Т/Х*-С СПЕКТР М-24-4,0-10/Х*-С СПЕКТР М-24-4,0-10Т/Х*-С |
|
СПЕКТР М-120-4,0-4/Х* СПЕКТР М-120-4,0-6/Х* СПЕКТР М-120-4,0-8/Х* СПЕКТР М-120-4,0-10/Х* |
СПЕКТР М-120-4,0-4Т/Х* СПЕКТР М-120-4,0-6Т/Х* СПЕКТР М-120-4,0-8Т/Х* СПЕКТР М-120-4,0-10Т/Х* |
СПЕКТР М-120-4,0-4/Х*-С СПЕКТР М-120-4,0-4Т/Х*-С СПЕКТР М-120-4,0-6Т/Х*-С СПЕКТР М-120-4,0-6/Х*-С СПЕКТР М-120-4,0-8/Х*-С СПЕКТР М-120-4,0-8Т/Х*-С СПЕКТР М-120-4,0-10/Х*-С СПЕКТР М-120-4,0-10Т/Х*-С |
|
СПЕКТР М-210-4,0-4/Х* СПЕКТР М-210-4,0-6/Х* СПЕКТР М-210-4,0-8/Х* СПЕКТР М-210-4,0-10/Х* |
СПЕКТР М-210-4,0-4Т/Х* СПЕКТР М-210-4,0-6Т/Х* СПЕКТР М-210-4,0-8Т/Х* СПЕКТР М-210-4,0-10Т/Х* |
СПЕКТР М-210-4,0-4/Х*-С СПЕКТР М-210-4,0-4Т/Х*-С СПЕКТР М-210-4,0-6Т/Х*-С СПЕКТР М-210-4,0-6/Х*-С СПЕКТР М-210-4,0-8/Х*-С СПЕКТР М-210-4,0-8Т/Х*-С СПЕКТР М-210-4,0-10/Х*-С СПЕКТР М-210-4,0-10Т/Х*-С |
|
СПЕКТР М-420-4,0-4/Х* СПЕКТР М-420-4,0-6/Х* СПЕКТР М-420-4,0-8/Х* СПЕКТР М-420-4,0-10/Х* |
СПЕКТР М-420-4,0-4Т/Х* СПЕКТР М-420-4,0-6Т/Х* СПЕКТР М-420-4,0-8Т/Х* СПЕКТР М-420-4,0-10Т/Х* |
СПЕКТР М-420-4,0-4/Х*-С СПЕКТР М-420-4,0-4Т/Х*-С СПЕКТР М-420-4,0-6Т/Х*-С СПЕКТР М-420-4,0-6/Х*-С СПЕКТР М-420-4,0-8/Х*-С СПЕКТР М-420-4,0-8Т/Х*-С СПЕКТР М-420-4,0-10/Х*-С СПЕКТР М-420-4,0-10Т/Х*-С |
|
СПЕКТР М-840-4,0-4/Х* СПЕКТР М-840-4,0-6/Х* СПЕКТР М-840-4,0-8/Х* СПЕКТР М-840-4,0-10/Х* |
СПЕКТР М-840-4,0-4Т/Х* СПЕКТР М-840-4,0-6Т/Х* СПЕКТР М-840-4,0-8Т/Х* СПЕКТР М-840-4,0-10Т/Х* |
СПЕКТР М-840-4,0-4/Х*-С СПЕКТР М-840-4,0-4Т/Х*-С СПЕКТР М-840-4,0-6Т/Х*-С СПЕКТР М-840-4,0-6/Х*-С СПЕКТР М-840-4,0-8/Х*-С СПЕКТР М-840-4,0-8Т/Х*-С СПЕКТР М-840-4,0-10/Х*-С СПЕКТР М-840-4,0-10Т/Х*-С |
|
* Код комплектации аппаратурного блока | ||
Программное обеспечение
состоит из трех частей:
1. Встроенное программное обеспечение «БИОИ-5». Выполняет функции:
- измерения мгновенных значений с первичных преобразователей;
- вычисления:
- объёма сырой нефти в условиях измерения и стандартных условиях;
- объёма свободного нефтяного газа в условиях измерения и стандартных условиях;
- ввод и редактирование значений параметров конфигурации;
- ведение архива работы и измеренных параметров с сохранением в энергонезависимой памяти;
- ведение часового архива;
- ведение суточного архива;
- ведение календаря;
- поддержка протокола «MODBUS RTU» и связь с персональным компьютером через интерфейсы:
- EIA RS - 232, EIA RS - 485.
2. Программное обеспечение «Монитор» работает под управлением операционной системы «Windows» на базе персонального компьютера. Выполняет функции:
- просмотр измеряемых и вычисляемых параметров программным обеспечением «БИОИ-5»;
- ввод пользовательских констант в программное обеспечение «БИОИ-5»;
- запуск измерений;
- диагностика состояния установки;
- просмотр и считывание архивов.
3. Программное обеспечение панели оператора. Выполняет функции:
- просмотр измеряемых и вычисляемых параметров программным обеспечением «БИОИ-5»;
- ввод пользовательских констант в программное обеспечение «БИОИ-5»;
- запуск измерений;
- диагностика состояния установки;
- просмотр архивов.
Идентификационные данные программного обеспечения приведены в таблице 2.
Т а б л и ц а 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Панель БИОИ-5 |
Монитор |
БИОИ-5 |
|
Номер версии (идентификационный номер) ПО |
3.0.1 |
7.61 |
0.0.2 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
26A83D50 |
273B5FD2 |
488В |
Влияние программного обеспечения на метрологические характеристики составляет не более 6 = 0,01 %.
Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014
Метрологические и технические характеристики приведены в таблице 3.
Т а б л и ц а 3 - Метрологические и технические характеристики установки
|
Условное обозначение установки |
Диапазон расхода установки при измерении объёма сырой нефти, м3/сут |
Диапазон расхода установки при измерении объема свободного попутного нефтяного газа, м/сут |
|
СПЕКТР М-24-4,0-4 СПЕКТР М-24-4,0-4Т СПЕКТР М-24-4,0-6 СПЕКТР М-24-4,0-6Т | ||
|
СПЕКТР М-24-4,0-4/11 СПЕКТР М-24-4,0-4Т/11 СПЕКТР М-24-4,0-6/11 СПЕКТР М-24-4,0-6Т/11 | ||
|
СПЕКТР М-24-4,0-4/22 СПЕКТР М-24-4,0-4Т/22 СПЕКТР М-24-4,0-6/22 СПЕКТР М-24-4,0-6Т/22 | ||
|
СПЕКТР М-24-4,0-4/24 СПЕКТР М-24-4,0-4Т/24 СПЕКТР М-24-4,0-6/24 СПЕКТР М-24-4,0-6Т/24 |
2,4-24,0* |
0-12 |
|
СПЕКТР М-24-4,0-8 СПЕКТР М-24-4,0-8Т СПЕКТР М-24-4,0-10 СПЕКТР М-24-4,0-10Т | ||
|
СПЕКТР М-24-4,0-8/22 СПЕКТР М-24-4,0-8Т/22 СПЕКТР М-24-4,0-10/22 СПЕКТР М-24-4,0-10Т/22 | ||
|
СПЕКТР М-24-4,0-8/24 СПЕКТР М-24-4,0-8Т/24 СПЕКТР М-24-4,0-10/24 СПЕКТР М-24-4,0-10Т/24 |
|
Условное обозначение установки |
Диапазон расхода установки при измерении объёма сырой нефти, м3/сут |
Диапазон расхода установки при измерении объема свободного попутного нефтяного газа, м3/сут |
|
СПЕКТР М-120-4,0-4 СПЕКТР М-120-4,0-4Т СПЕКТР М-120-4,0-6 СПЕКТР М-120-4,0-6Т |
16,7-120* |
0-84 |
|
СПЕКТР М-120-4,0-4/11 СПЕКТР М-120-4,0-4Т/11 СПЕКТР М-120-4,0-6/11 СПЕКТР М-120-4,0-6Т/11 |
16,7-120* |
0-84 |
|
СПЕКТР М-120-4,0-4/12 СПЕКТР М-120-4,0-4Т/12 СПЕКТР М-120-4,0-6/12 СПЕКТР М-120-4,0-6Т/12 |
2,4-120,0* | |
|
СПЕКТР М-120-4,0-4/22 СПЕКТР М-120-4,0-4Т/22 СПЕКТР М-120-4,0-6/22 СПЕКТР М-120-4,0-6Т/22 |
16,7-120* | |
|
СПЕКТР М-120-4,0-4/24 СПЕКТР М-120-4,0-4Т/24 СПЕКТР М-120-4,0-6/24 СПЕКТР М-120-4,0-6Т/24 | ||
|
СПЕКТР М-120-4,0-8 СПЕКТР М-120-4,0-8Т СПЕКТР М-120-4,0-10 СПЕКТР М-120-4,0-10Т | ||
|
СПЕКТР М-120-4,0-8/22 СПЕКТР М-120-4,0-8Т/22 СПЕКТР М-120-4,0-10/22 СПЕКТР М-120-4,0-10Т/22 | ||
|
СПЕКТР М-120-4,0-8/24 СПЕКТР М-120-4,0-8Т/24 СПЕКТР М-120-4,0-10/24 СПЕКТР М-120-4,0-10Т/24 |
|
Условное обозначение установки |
Диапазон расхода установки при измерении объёма сырой нефти, м3/сут |
Диапазон расхода установки при измерении объема свободного попутного нефтяного газа, м3/сут |
|
СПЕКТР М-210-4,0-4 СПЕКТР М-210-4,0-4Т СПЕКТР М-210-4,0-6 СПЕКТР М-210-4,0-6Т |
28,8-210* |
0-144 |
|
СПЕКТР М-210-4,0-4/11 СПЕКТР М-210-4,0-4Т/11 СПЕКТР М-210-4,0-6/11 СПЕКТР М-210-4,0-6Т/11 |
28,8-210* |
0-144 |
|
СПЕКТР М-210-4,0-4/12 СПЕКТР М-210-4,0-4Т/12 СПЕКТР М-210-4,0-6/12 СПЕКТР М-210-4,0-6Т/12 |
16,7-210* | |
|
СПЕКТР М-210-4,0-4/22 СПЕКТР М-210-4,0-4Т/22 СПЕКТР М-210-4,0-6/22 СПЕКТР М-210-4,0-6Т/22 |
28,8-210* | |
|
СПЕКТР М-210-4,0-4/24 СПЕКТР М-210-4,0-4Т/24 СПЕКТР М-210-4,0-6/24 СПЕКТР М-210-4,0-6Т/24 | ||
|
СПЕКТР М-210-4,0-8 СПЕКТР М-210-4,0-8Т СПЕКТР М-210-4,0-10 СПЕКТР М-210-4,0-10Т | ||
|
СПЕКТР М-210-4,0-8/22 СПЕКТР М-210-4,0-8Т/22 СПЕКТР М-210-4,0-10/22 СПЕКТР М-210-4,0-10Т/22 | ||
|
СПЕКТР М-210-4,0-8/24 СПЕКТР М-210-4,0-8Т/24 СПЕКТР М-210-4,0-10/24 СПЕКТР М-210-4,0-10Т/24 |
|
Условное обозначение установки |
Диапазон расхода установки при измерении объёма сырой нефти, м3/сут |
Диапазон расхода установки при измерении объема свободного попутного нефтяного газа, м3/сут |
|
СПЕКТР М-420-4,0-4 СПЕКТР М-420-4,0-4Т СПЕКТР М-420-4,0-6 СПЕКТР М-420-4,0-6Т |
72-420* |
0-360 |
|
СПЕКТР М-420-4,0-4/11 СПЕКТР М-420-4,0-4Т/11 СПЕКТР М-420-4,0-6/11 СПЕКТР М-420-4,0-6Т/11 |
72-420* |
0-360 |
|
СПЕКТР М-420-4,0-4/12 СПЕКТР М-420-4,0-4Т/12 СПЕКТР М-420-4,0-6/12 СПЕКТР М-420-4,0-6Т/12 |
28,8-420* | |
|
СПЕКТР М-420-4,0-4/22 СПЕКТР М-420-4,0-4Т/22 СПЕКТР М-420-4,0-6/22 СПЕКТР М-420-4,0-6Т/22 |
72-420* | |
|
СПЕКТР М-420-4,0-4/24 СПЕКТР М-420-4,0-4Т/24 СПЕКТР М-420-4,0-6/24 СПЕКТР М-420-4,0-6Т/24 | ||
|
СПЕКТР М-420-4,0-8 СПЕКТР М-420-4,0-8Т СПЕКТР М-420-4,0-10 СПЕКТР М-420-4,0-10Т | ||
|
СПЕКТР М-420-4,0-8/22 СПЕКТР М-420-4,0-8Т/22 СПЕКТР М-420-4,0-10/22 СПЕКТР М-420-4,0-10Т/22 | ||
|
СПЕКТР М-420-4,0-8/24 СПЕКТР М-420-4,0-8Т/24 СПЕКТР М-420-4,0-10/24 СПЕКТР М-420-4,0-10Т/24 |
|
Условное обозначение установки |
Диапазон расхода установки при измерении объёма сырой нефти, м3/сут |
Диапазон расхода установки при измерении объема свободного попутного нефтяного газа, м3/сут |
|
СПЕКТР М-840-4,0-4 СПЕКТР М-840-4,0-4Т СПЕКТР М-840-4,0-6 СПЕКТР М-840-4,0-6Т |
144-840* |
0-720 |
|
СПЕКТР М-840-4,0-4/11 СПЕКТР М-840-4,0-4Т/11 СПЕКТР М-840-4,0-6/11 СПЕКТР М-840-4,0-6Т/11 | ||
|
СПЕКТР М-840-4,0-4/12 СПЕКТР М-840-4,0-4Т/12 СПЕКТР М-840-4,0-6/12 СПЕКТР М-840-4,0-6Т/12 |
72-840* | |
|
СПЕКТР М-840-4,0-4/22 СПЕКТР М-840-4,0-4Т/22 СПЕКТР М-840-4,0-6/22 СПЕКТР М-840-4,0-6Т/22 |
144-840* | |
|
СПЕКТР М-840-4,0-4/24 СПЕКТР М-840-4,0-4Т/24 СПЕКТР М-840-4,0-6/24 СПЕКТР М-840-4,0-6Т/24 | ||
|
СПЕКТР М-840-4,0-8 СПЕКТР М-840-4,0-8Т СПЕКТР М-840-4,0-10 СПЕКТР М-840-4,0-10Т | ||
|
СПЕКТР М-840-4,0-8/22 СПЕКТР М-840-4,0-8Т/22 СПЕКТР М-840-4,0-10/22 СПЕКТР М-840-4,0-10Т/22 | ||
|
СПЕКТР М-840-4,0-8/24 СПЕКТР М-840-4,0-8Т/24 СПЕКТР М-840-4,0-10/24 СПЕКТР М-840-4,0-10Т/24 |
* значения действительны при эксплуатации на кинематической вязкости 1-10-5 м2/с
Размеры и масса установок приведены в таблице 4.
Т а б л и ц а 4 - Размеры и масса установок
|
Условное обозначение |
Условный проход, мм |
Габаритные размеры технологического блока, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
СПЕКТР М-24-4,0-4, СПЕКТР М-24-4,0-4Т, СПЕКТР М-24-4,0-6. СПЕКТР М-24-4,0-6Т |
50 |
2470 |
950 |
1190 |
380 |
|
СПЕКТР М-24-4,0-4/11, СПЕКТР М-24-4,0-4Т/11, СПЕКТР М-24-4,0-6/11, СПЕКТР М-24-4,0-6Т/11 |
2360 |
390 |
780 |
240 | |
|
СПЕКТР М-24-4,0-4/22, СПЕКТР М-24-4,0-4Т/22 СПЕКТР М-24-4,0-6/22, СПЕКТР М-24-4,0-6Т/22 |
4210 |
3200 |
2700 |
3750* | |
|
СПЕКТР М-24-4,0-4/24, СПЕКТР М-24-4,0-4Т/24 СПЕКТР М-24-4,0-6/24, СПЕКТР М-24-4,0-6Т/24 |
4500* | ||||
|
СПЕКТР М-24-4,0-8, СПЕКТР М-24-4,0-8Т СПЕКТР М-24-4,0-10. СПЕКТР М-24-4,0-10Т |
2150 |
2010 |
920 |
350 | |
|
СПЕКТР М-24-4,0-8/22, СПЕКТР М-24-4,0-8Т/22 СПЕКТР М-24-4,0-10/22, СПЕКТР М-24-4,0-10Т/22 |
4210 |
3200 |
2700 |
3950* | |
|
СПЕКТР М-24-4,0-8/24, СПЕКТР М-24-4,0-8Т/24 СПЕКТР М-24-4,0-10/24, СПЕКТР М-24-4,0-10Т/24 |
4900* | ||||
|
СПЕКТР М-120-4,0-4, СПЕКТР М-120-4,0-4Т СПЕКТР М-120-4.0-6, СПЕКТР М-120-4,0-6Т |
2470 |
950 |
1190 |
390 | |
|
СПЕКТР М-120-4,0-4/11, СПЕКТР М-120-4,0-4Т/11, СПЕКТР М-120-4,0-6/11, СПЕКТР М-120-4,0-6Т/11 |
2360 |
390 |
780 |
250 | |
|
СПЕКТР М-120-4,0-4/12, СПЕКТР М-120-4,0-4Т/12 СПЕКТР М-120-4,0-6/12, СПЕКТР М-120-4,0-6Т/12 |
1270 |
450 | |||
|
СПЕКТР М-120-4,0-4/22, СПЕКТР М-120-4,0-4Т/22 СПЕКТР М-120-4,0-6/22, СПЕКТР М-120-4,0-6Т/22 |
4210 |
3200 |
2700 |
3780* | |
|
СПЕКТР М-120-4,0-4/24, СПЕКТР М-120-4,0-4 Т /24 СПЕКТР М-120-4,0-6/24, СПЕКТР М-120-4,0-6 Т /24 |
4530* | ||||
|
СПЕКТР М-120-4,0-8, СПЕКТР М-120-4,0-8Т СПЕКТР М-120-4,0-10, СПЕКТР М-120-4,0-10Т |
2150 |
2010 |
920 |
360 | |
|
СПЕКТР М-120-4,0-8/22, СПЕКТР М-120-4,0-8Т/22 СПЕКТР М-120-4,0-10/22, СПЕКТР М-120-4,0-10Т/22 |
4210 |
3200 |
2700 |
3980* | |
|
СПЕКТР М-120-4,0-8/24, СПЕКТР М-120-4,0-8Т/24 СПЕКТР М-120-4,0-10/24, СПЕКТР М-120-4,0-10Т/24 |
4930* | ||||
|
СПЕКТР М-210-4,0-4, СПЕКТР М-210-4,0-4Т СПЕКТР М-210-4,0-6, СПЕКТР М-210-4,0-6Т |
2470 |
950 |
1190 |
390 | |
|
СПЕКТР М-210-4,0-4/11, СПЕКТР М-210-4,0-4Т/11, СПЕКТР М-210-4,0-6/11, СПЕКТР М-210-4,0-6Т/11 |
2360 |
390 |
780 |
250 | |
|
СПЕКТР М-210-4,0-4/12, СПЕКТР М-210-4,0-4Т/12 СПЕКТР М-210-4,0-6/12, СПЕКТР М-210-4,0-6Т/12 |
1270 |
450 | |||
|
СПЕКТР М-210-4,0-4/22, СПЕКТР М-210-4,0-4Т/22 СПЕКТР М-210-4,0-6/22, СПЕКТР М-210-4,0-6Т/22 |
4210 |
3000 |
2700 |
3790* | |
|
СПЕКТР М-210-4,0-4/24, СПЕКТР М-210-4,0-4Т/24 СПЕКТР М-210-4,0-6/24, СПЕКТР М-210-4,0-6Т/24 |
4540* | ||||
|
СПЕКТР М-210-4,0-8, СПЕКТР М-210-4,0-8Т СПЕКТР М-210-4,0-10, СПЕКТР М-210-4,0-10Т |
2150 |
2010 |
920 |
360 | |
|
СПЕКТР М-210-4,0-8/22, СПЕКТР М-210-4,0-8Т/22 СПЕКТР М-210-4,0-10/22, СПЕКТР М-210-4,0-10Т/22 |
4210 3200 2700 |
3990* | |||
|
СПЕКТР М-210-4,0-8/24, СПЕКТР М-210-4,0-8Т/24 СПЕКТР М-210-4,0-10/24, СПЕКТР М-210-4,0-10Т/24 |
4940* | ||||
|
Условное обозначение |
Условный проход, мм |
Габарит гическо |
ные размеры технолого блока мм. не более |
Масса, кг, не более | |
|
длина |
ширина |
высота | |||
|
СПЕКТР М-420-4,0-4, СПЕКТР М-420-4,0-4Т СПЕКТР М-420-4,0-6, СПЕКТР М-420-4,0-6Т |
80 |
3730 |
1550 |
1580 |
830 |
|
СПЕКТР М-420-4,0-4/11, СПЕКТР М-420-4,0-4Т/11, СПЕКТР М-420-4,0-6/11, СПЕКТР М-420-4,0-6Т/11 |
3400 |
560 |
1270 |
520 | |
|
СПЕКТР М-420-4,0-4/12, СПЕКТР М-420-4,0-4Т/12 СПЕКТР М-420-4,0-6/12, СПЕКТР М-420-4,0-6Т/12 |
450 | ||||
|
СПЕКТР М-420-4,0-4/22, СПЕКТР М-420-4,0-4Т/22 СПЕКТР М-420-4,0-6/22, СПЕКТР М-420-4,0-6Т/22 |
4210 |
3200 |
2700 |
5000* | |
|
СПЕКТР М-420-4,0-4/24, СПЕКТР М-420-4,0-4Т/24 СПЕКТР М-420-4,0-6/24, СПЕКТР М-420-4,0-6Т/24 |
6610 |
6500* | |||
|
СПЕКТР М-420-4,0-8, СПЕКТР М-420-4,0-8Т СПЕКТР М-420-4,0-10, СПЕКТР М-420-4,0-10Т |
3600 |
1580 |
980 | ||
|
СПЕКТР М-420-4,0-8/22, СПЕКТР М-420-4,0-8Т/22 СПЕКТР М-420-4,0-10/22, СПЕКТР М-420-4,0-10Т/22 |
4210 |
2700 |
5200* | ||
|
СПЕКТР М-420-4,0-8/24, СПЕКТР М-420-4,0-8Т/24 СПЕКТР М-420-4,0-10/24, СПЕКТР М-420-4,0-10Т/24 |
6610 |
6900* | |||
|
СПЕКТР М-840-4,0-4, СПЕКТР М-840-4,0-4Т СПЕКТР М-840-4,0-6, СПЕКТР М-840-4,0-6Т |
3730 |
1550 |
1580 |
850 | |
|
СПЕКТР М-840-4,0-4/11, СПЕКТР М-840-4,0-4Т/11 СПЕКТР М-840-4,0-6/11, СПЕКТР М-840-4,0-6Т/11 |
3400 |
560 |
1270 |
540 | |
|
СПЕКТР М-840-4,0-4/12, СПЕКТР М-840-4,0-4Т/12 СПЕКТР М-840-4,0-6/12, СПЕКТР М-840-4,0-6Т/12 |
1470 |
760 | |||
|
СПЕКТР М-840-4,0-4/22, СПЕКТР М-840-4,0-4Т/22 СПЕКТР М-840-4,0-6/22, СПЕКТР М-840-4,0-6Т/22 |
4210 |
3200 |
2700 |
5000* | |
|
СПЕКТР М-840-4,0-4/24, СПЕКТР М-840-4,0-4Т/24 СПЕКТР М-840-4,0-6/24, СПЕКТР М-840-4,0-6Т/24 |
6610 |
6500* | |||
|
СПЕКТР М-840-4,0-8, СПЕКТР М-840-4,0-8Т СПЕКТР М-840-4,0-10, СПЕКТР М-840-4,0-10Т |
3600 |
1580 |
1000 | ||
|
СПЕКТР М-840-4,0-8/22, СПЕКТР М-840-4,0-8Т/22 СПЕКТР М-840-4,0-10/22, СПЕКТР М-840-4,0-10Т/22 |
4210 |
2700 |
5200* | ||
|
СПЕКТР М-840-4,0-8/24, СПЕКТР М-840-4,0-8Т/24 СПЕКТР М-840-4,0-10/24, СПЕКТР М-840-4,0-10Т/24 |
6900* | ||||
|
* с учётом массы укрытия | |||||
Условия измерения и применения установки измерительной СПЕКТР М.
Измеряемая среда - сырая нефть или нефтегазоводяная смесь со следующими параметрами:
- рабочее давление, МПа, не более
4,0;
от 0 до 110;
от 700 до 1360;
от 0 до 99;
- температура потока нефтегазоводяной смеси, о С
- плотность сырой нефти в стандартных условиях, кг/м3
- объёмная доля воды в сырой нефти, %
- объемная доля свободного нефтяного газа в условиях измерения в составе нефтегазоводяной смеси, % от 0 до 50;
- кинематическая вязкость, м2/с (сСт) от 1-10’5 (10) до 340—2(30000);
- содержание сероводорода в свободном нефтяном газе по
объему, не более, %:
- при давлении до 1,7 МПа 4;
- при давлении до 4,0 МПа и парциальном давлении сероводорода до 345 Па 0,2;
- температура окружающей среды, о С от минус 50 до 50.
Пределы допускаемой относительной погрешности измерения установки приведены в таблице 5.
Т а б л и ц а 5 - Пределы допускаемой относительной погрешности измерений установки
|
Наименование погрешности |
Пределы относительной погрешности измерений для следующих кодов измеряемых параметров и индексов исполнений установки | |
|
4, 4/11, 4/12, 4/22, 4/24, 6, 6/11, 6/12, 6/22, 6/24, 8, 8/22, 8/24, 10, 10/22, 10/24 |
4Т, 4Т/11, 4Т/12, 4Т/22, 4Т/24, 6Т, 6Т/11, 6Т/12, 6Т/22, 6Т/24, 8Т, 8Т/22, 8Т/24, 10Т, 10Т/22, 10Т/24 | |
|
1. Относительная погрешность измерения объёма сырой нефти, % |
± 5,0 % |
± 1,5 % |
|
2. Относительная погрешность измерения объёма сырой нефти, приведённого к стандартным условиям, % |
± 6,0 % |
± 2,0 % |
|
3. Относительная погрешность измерения объёма свободного нефтяного газа, % |
± 8,0 % |
± 4,0 % |
|
4. Относительная погрешность измерения объёма свободного нефтяного газа, приведённого к стандартным условиям, % |
± 10,0 % |
± 5,0 % |
Средняя наработка на отказ, ч
30000;
10.
Средний срок службы, лет
Параметры электропитания представлены в таблице 6.
Т а б л и ц а 6 - Параметры электропитания
|
Параметр |
Значение |
|
род тока |
переменный |
|
напряжение, В |
220 -22 |
|
частота, Гц |
50±1 |
|
потребляемая мощность, В^А, не более |
2000 |
Знак утверждения типа
наносится на табличку, изготовленную фотохимическим способом и закрепленную на лицевой стороне технологического блока установки и на наружной стороне блока измерений и обработки информации. На титульном листе паспорта знак наносится типографским способом.
Комплектность
В комплект поставки установки входят:
- технологический блок;
- БИОИ-5;
- комплект монтажных частей;
- комплект ЗИП;
- эксплуатационная документация;
- методика поверки «ГСИ. Инструкция. Установки измерительные СПЕКТР М. Методика поверки» УИС 03.00.00 МП.
Комплект поставки установки может дополняться по условиям контракта на поставку.
Сведения о методах измерений
приведены в разделе 7 руководства по эксплуатации установок измерительных СПЕКТР М.
Нормативные документы
ТУ 4318-009-12978946-08 «Установки измерительные СПЕКТР М. Технические условия».
Смотрите также
