Блоки связи со съемным носителем информации БС-СН/САУТ
| Номер в ГРСИ РФ: | 57844-14 |
|---|---|
| Производитель / заявитель: | ООО "НПО САУТ", г.Екатеринбург |
Блоки связи со съемным носителем информации БС-СН/САУТ (далее - блоки связи) предназначены для воспроизведения сигналов точного времени.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57844-14 |
| Действует | по 15.04.2029 |
| Наименование | Блоки связи со съемным носителем информации |
| Модель | БС-СН/САУТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9ce961a9-afcd-7ea5-a446-8a21e29f3140 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 22.07.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1100 п. 27 от 22.07.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное объединение САУТ" (ООО "НПО САУТ"), г. Екатеринбург
Россия
Поверка
| Методика поверки / информация о поверке | 09Б.18.10.00 ИП |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
2805
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2804 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
57844-14: Описание типа
2023-57844-14.pdf
|
Скачать | 146 КБ | |
|
57844-14: Методика поверки
2018-mp57844-14.pdf
|
Скачать | 503.6 КБ |
Описание типа
Назначение
Блоки связи со съемным носителем информации БС-СН/САУТ (далее - блоки связи БС-СН/САУТ) предназначены для воспроизведения сигналов точного времени, присвоения меток времени, записи и долговременного хранения информации о параметрах движения локомотива.
Описание
Принцип действия блоков связи БС-СН/САУТ основан на передаче через магнитосвязанные катушки высокочастотного модулированного сигнала.
Блок связи БС-СН/САУТ представляет собой модуль БС-СН/САУТ, размещённый в полностью закрытом корпусе, на котором расположен разъем для подключения к линии связи по интерфейсу RS-485 и двум CAN-линиям. Плата модуля БС-СН/САУТ включает в себя вычислитель САУТ, состоящий из двух микроконтроллеров и связевой микроконтроллер (для БС-СН/САУТ-К - два микроконтроллера), предназначенный для передачи информации, поступающей от вычислителя САУТ, и информации, поступающей по двум линиям CAN 2.0, в съемный носитель информации через индуктивный канал связи. Также в корпусе БС-СН/САУТ размещена плата питания и интерфейсов.
Блоки связи БС-СН/САУТ имеют исполнения: БС-СН/САУТ, БС-СН/САУТ-01, и БС-СН/САУТ-К, отличающиеся элементным исполнением связевого микроконтроллера.

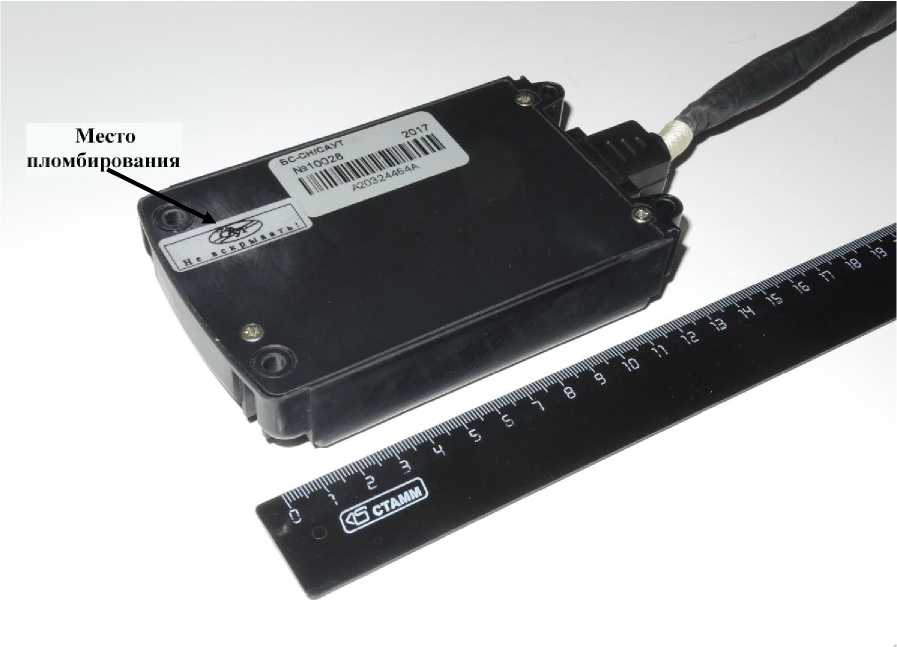

Общий вид блоков связи БС-СН/САУТ и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Внешний вид блоков связи со съемным носителем информации БС-СН/САУТ
Программное обеспечение
Программное обеспечение (ПО) обеспечивает выполнение функции приема, обработки, записи данных на съемный носитель информации.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
БС-СН/САУТ |
БС-СН/САУТ-01 |
БС-СН/САУТ-К | |
|
Идентиф икационное наименование ПО |
cpu_rps.fla cpu rps2.fla |
cpu_rps.fla cpu rps2.fla |
cpu_rps.fla cpu rps2.fla |
|
Номер версии (идентификационный номер) ПО, не ниже |
30.8 |
30.112 |
30.116 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения сигналов точного времени, с |
от 0 до 86400 |
|
Пределы допускаемой суточной абсолютной погрешности воспроизведения сигналов точного времени, с |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 45 до 55 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Г абаритные размеры, мм, не более | |
|
- длина |
165 |
|
- ширина |
80 |
|
- высота |
30 |
|
Масса, кг, не более |
0,45 |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч, не менее |
80 000 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта или руководства по эксплуатации в центре.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок связи БС-СН/САУТ (Блок связи БС-СН/САУТ-01; Блок связи БС-СН/САУТ-К) |
09Б.18.10.00 (09Б.18.10.00-01; 18Б.155.00.00) |
1 шт. |
|
Блок связи БС-СН/САУТ. Паспорт (Блок связи БС-СН/САУТ-01. Паспорт; Блок связи БС-СН/САУТ-К. Паспорт) |
09Б.18.10.00 ПС (09Б.18.10.00-01 ПС; 18Б.155.00.00 ПС) |
1 экз. |
|
Блок связи БС-СН/САУТ. Руководство по эксплуатации |
09Б.18.10.00 РЭ |
1 экз.* |
|
Методика поверки |
09Б.18.10.00 МП. С изменением № 1 |
1 экз. |
|
Примечание: * По заявке потребителя | ||
Поверка
осуществляется по документу 09Б.18.10.00 МП с изменением № 1. «Блок связи со съемным носителем информации БС-СН/САУТ. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 28 июня 2018 года.
Основные средства поверки:
- частотомер электронно-счетный Ч3-85/3, рег. номер 32359-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
09Б.18.10.00 ТУ Блок связи со съемным носителем информации БС-СН/САУТ. Технические условия
