Анализаторы спектра FSH13, FSH20
| Номер в ГРСИ РФ: | 57849-14 |
|---|---|
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
| 57849-14: Описание типа СИ | Скачать | 95.3 КБ |
Анализаторы спектра FSH13, FSH20 предназначены для визуального наблюдения и измерений частоты и уровня составляющих спектра периодически повторяющихся сигналов и стационарных шумов в полевых условиях измерений, а также S-параметров коаксиальных многополюсников.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57849-14 |
| Наименование | Анализаторы спектра |
| Модель | FSH13, FSH20 |
| Год регистрации | 2014 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 22.07.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1100 п. 32 от 22.07.2014 |
Производитель / Заявитель
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Германия
Поверка
| Методика поверки / информация о поверке | МП РТ 2107-2014 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1317 |
| Найдено поверителей | 53 |
| Успешных поверок (СИ пригодно) | 1245 (95%) |
| Неуспешных поверок (СИ непригодно) | 72 (5%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 57849-14: Описание типа СИ | Скачать | 95.3 КБ |
Описание типа
Назначение
Анализаторы спектра FSH13, FSH20 предназначены для визуального наблюдения и измерений частоты и уровня, составляющих спектра периодически повторяющихся сигналов и стационарных шумов в полевых условиях измерений, а также S-параметров коаксиальных многополюсников.
Описание
Принцип действия анализаторов спектра FSH13, FSH20 основан гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. При измерении S-параметров принцип действия анализатора основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого в приборе синтезатором высокой частоты, и измерении отклика от устройства с помощью приемника, работающего на гетеродинном принципе, и моста для разделения падающей и отраженной мощности. Источником опорной частоты для синтезатора высокой частоты и приемника служит кварцевый генератор частотой 10 МГц. Результаты измерений выводятся на экран анализатора в виде спектрограмм и числовых значений.
В режиме измерения S-параметров в приборе предусмотрена коррекция систематических погрешностей при калибровке.
Конструктивно анализаторы спектра FSH13, FSH20 выполнены в виде портативного моноблока. На передней панели прибора расположены индикатор и клавиатура управления. На торцах анализатора расположены измерительные разъемы N-типа, интерфейсы USB, LAN и для SD-карты, разъем питания, батарейный отсек, гнезда BNC входа опорной частоты и выхода промежуточной частоты. Анализатор поставляется в ударозащищенном корпусе.
Анализаторы спектра FSH13, FSH20 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы USB, LAN. Опционально возможно дистанционное управление прибором.
Модели анализаторов спектра FSH13, FSH20 отличаются диапазоном частот.
Анализаторы спектра FSH13, FSH20 имеют следующие опции:
K14 - режим спектрограмм;
K15 - анализ интерференционных сигналов;
K16 - режим географической метки;
K40 - дистанционное управление;
K42 - режим анализатора цепей;
Программное обеспечение
Для управления режимами работы анализаторов спектра FSH13, FSH20 и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) «FSH Firmware», обеспечивающее формирование заданий на проведение измерений, управление работой анализаторов в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с анализаторами спектра FSH13, FSH20 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FSH Firmware |
|
Номер версии (идентификационный номер) ПО |
2.40 и выше |
|
Цифровой идентификатор ПО |
- |
Метрологически значимая часть ПО анализаторов спектра FSH13, FSH20 и измеренные данные не требуют специальных средств защиты. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

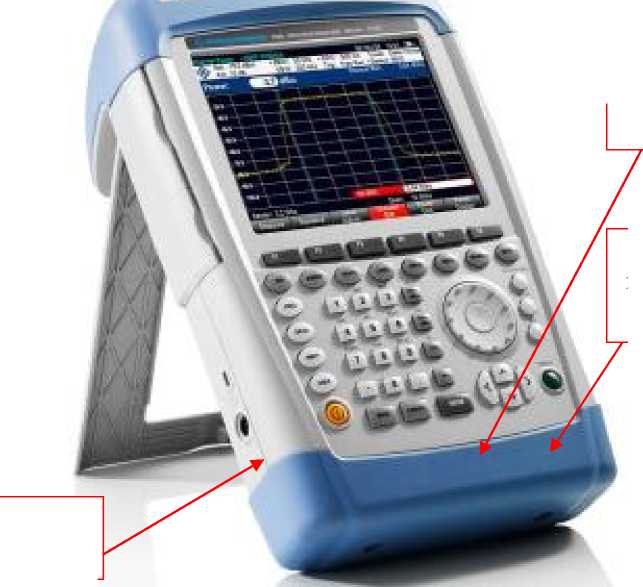

Внешний вид анализаторов спектра FSH13, FSH20, обозначение места нанесения знака утверждения типа и знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 1 - Общий вид средства измерений
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц: для моделей FSH13 для моделей FSH20 |
от 9*103 до 13,6-109 от 9-103 до 20409 |
|
Пределы допускаемой относительной погрешности частоты опорного генератора 10 МГц |
±Г10’6 |
|
1 |
2 |
|
Режим анализатора спектра | |
|
Номинальные значения полос пропускания на уровне минус 3 дБ, кГц |
от 0,001 до 3000 |
|
(дискретно с шагом 1, 3) | |
|
Пределы допускаемой относительной погрешности номинальных значений полос пропускания, % в полосе пропускания от 1 Гц до 300 кГц |
±5 |
|
в полосе пропускания более 300 кГц |
±10 |
|
Значения уровня фазовых шумов в полосе 1 Гц относительно уровня несущей на частоте 500 МГц при отстройке, дБ, не более: 30 кГц |
-95 |
|
100 кГц |
-100 |
|
1 МГц |
-120 |
|
Значения среднего уровня собственных шумов, нормализованные к полосе пропускания 1 Гц при нагрузке на входе 50 Ом, в полосе пропускания 100 Гц, ослаблении 0 дБ, в диапазоне частот, дБ относительно 1 мВт, не более: предусилитель ВЫКЛ. от 9 кГц до 100 кГц включ. |
-96 |
|
св. 100 кГц до 1 МГц включ. |
-115 |
|
св. 1 МГц до 10 МГц включ. |
-136 |
|
св. 10 МГц до 2 ГГц включ. |
-141 |
|
св. 2 ГГц до 3,6 ГГц включ. |
-138 |
|
св. 3,6 ГГц до 5 ГГц включ. |
-142 |
|
св. 5 ГГц до 6,5 ГГц включ. |
-140 |
|
св. 6,5 ГГц до 13,6 ГГц включ. |
-136 |
|
св. 13,6 ГГц до 18 ГГц включ. |
-134 |
|
св. 18 ГГц до 20 ГГц включ. предусилитель ВКЛ. |
-130 |
|
от 100 кГц до 1 МГц включ |
-133 |
|
св. 1 МГц до 10 МГц включ |
-155 |
|
св. 10 МГц до 1 ГГц включ |
-161 |
|
св. 1 ГГц до 2 ГГц включ |
-159 |
|
св. 2 ГГц до 5 ГГц включ |
-155 |
|
св. 5 ГГц до 6,5 ГГц включ |
-151 |
|
св. 6,5 ГГц до 8 ГГц включ |
-147 |
|
св. 8 ГГц до 13,6 ГГц включ |
-158 |
|
св. 13,6 ГГц до 18 ГГц включ |
-155 |
|
св. 18 ГГц до 20 ГГц включ |
-150 |
|
Значения относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка по входу смесителя при воздействии на вход двух синусоидальных сигналов равных амплитуд с уровнем минус 20 дБ относительно 1 мВт, ослаблении 0 дБ, в диапазоне частот, дБ относительно уровня несущей, не более: до 300 МГц включ. |
-54 |
|
св. 300 МГц до 3,6 ГГц включ. |
-60 |
|
св. 3,6 ГГц до 20 ГГц включ. |
-46 |
Продолжение таблицы 2
|
1 |
2 |
|
Значения относительного уровня помех, обусловленных гармоническими искажениями второго порядка при уровне сигнала на смесителе минус 20 дБ относительно 1 мВт, в диапазоне частот, дБ относительно уровня несущей, не более от 20 МГц до 1,5 ГГц включ. св. 1,5 ГГц до 3 ГГц включ. св. 3 ГГц до 4 ГГц включ. св. 4 ГГц до 10 ГГц включ. |
-60 -50 -40 -80 |
|
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 100 МГц, дБ |
±0,3 |
|
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 100 МГц в диапазоне частот, дБ, не более: от 9 кГц до 10 МГц включ. св. 10 МГц до 3,6 ГГц включ. св. 3,6 ГГц до 20 ГГц включ. |
±1,5 ±1,0 ±1,5 |
|
Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы в диапазоне от 0 до 50 дБ, дБ |
±0,2 |
|
Пределы допускаемой абсолютной погрешности из-за переключения ослабления входного аттенюатора на частоте 100 МГц, дБ |
±0,3 |
|
Пределы допускаемой абсолютной погрешности из-за переключения полос пропускания относительно полосы пропускания 10 кГц, дБ |
±0,1 |
|
Пределы допускаемой абсолютной погрешности установки опорного уровня, дБ |
±0,1 |
|
Режим измерения коэффициента отражения (S22) и коэффициента передачи (S12) | |
|
Диапазон частот, Гц: |
от 3-105 до 8М09 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента отражения, дБ, в диапазоне: от 0 до 15 дБ включ. св. 15 до 25 дБ включ. |
±1,5 ±3,0 |
|
Пределы допускаемой абсолютной погрешности измерения фазы коэффициента отражения, градусов, в диапазоне: от 0 до 15 дБ включ. св. 15 до 25 дБ включ. |
±3 ±6 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента передачи, дБ, для динамического диапазона: от 0 до 20 дБ включ. от 0 до 50 дБ включ. |
±0,1 ±0,2 |
|
Пределы допускаемой абсолютной погрешности измерения фазы коэффициента передачи, градусов |
±3 |
|
Тип измерительных разъемов |
N, розетка, 50 Ом |
|
КСВН измерительных разъемов, на частотах, не более: от 100 кГц до 1 ГГц включ. св. 1 ГГц до 6 ГГц включ. св. 6 ГГц до 20 ГГц включ. |
1,5 2 3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В: переменное с адаптером HA-Z201 частотой 50+0,5 Гц постоянное (внешнее) встроенная батарея |
230+23 15+1 7 |
|
Потребляемая мощность, В • А, не более |
12 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
194 х 144 х 300 |
|
Масса, кг, не более |
3 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, оС относительная влажность воздуха при температуре 40 0С, %, не более |
от 0 до 50 85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и лицевую панель анализаторов спектра FSH13, FSH20 специальным штампом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
FSH13, FSH20 |
1 шт. |
|
Батарея питания |
1 шт. | |
|
Кабель USB |
1 шт. | |
|
Кабель LAN |
1 шт. | |
|
Адаптер питания |
HA-Z201 |
1 шт. |
|
Опции к анализатору |
по заказу | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП РТ 2107-2014 |
1 экз. |
|
Упаковочная тара |
1 шт. |
Поверка
осуществляется по документу МП РТ 2107-2014 «Анализаторы спектра FSH13, FSH20. Методика
поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 22 мая 2014 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер 43830-10);
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер 39089-08;
- ваттметр проходящей мощности СВЧ NRP-Z28 (регистрационный номер 43643-10);
- комплект мер комплексных коэффициентов передачи и отражения 05СК200-150 (регистрационный номер 53218-13);
- анализатор электрических цепей векторный ZVA24 (регистрационный номер 37174-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов спектра FSH13, FSH20 в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документации фирмы - изготовителя.
