Плотномеры-уровнемеры ПЛОТ-3Б-1РУ (далее по тексту - плотномеры-уровнемеры) предназначены для измерения плотности, вязкости, температуры и уровня контролируемой жидкости в вертикальных, горизонтальных резервуарах и железнодорожных цистернах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57859-19 |
| Наименование | Плотномеры-уровнемеры |
| Модель | ПЛОТ-3Б-1РУ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 15.11.2024 |
Производитель / Заявитель
ЗАО "Авиатех", г.Арзамас
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 833 |
| Найдено поверителей | 17 |
| Успешных поверок (СИ пригодно) | 828 (99%) |
| Неуспешных поверок (СИ непригодно) | 5 (1%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 57859-19: Описание типа СИ | Скачать | 143.1 КБ | |
| 57859-19: Методика поверки | Скачать | 2.5 MБ |
Описание типа
Назначение
Плотномеры-уровнемеры ПЛОТ-3Б-1РУ (далее по тексту - плотномеры-уровнемеры) предназначены для измерения плотности, вязкости, температуры и уровня контролируемой жидкости в вертикальных, горизонтальных резервуарах и железнодорожных цистернах.
Описание
Принцип действия плотномеров-уровнемеров при измерении плотности и кинематической вязкости - вибрационный: резонансная частота колебаний чувствительного элемента датчика плотности, погруженного в контролируемую жидкость, функционально связана с плотностью контролируемой жидкости, а добротность колебательной системы чувствительного элемента - с кинематической вязкостью.
Принцип действия плотномеров-уровнемеров при измерении уровня контролируемой жидкости заключается в определении границы раздела воздух-контролируемая жидкость с помощью датчика плотности и последующим вычислением ее уровня. Перемещение датчика плотности в резервуаре для нахождения уровня производится при помощи сервопривода.
Для измерения температуры жидкости в датчик плотности встроен преобразователь температуры.
Корпус датчика плотности изготавливается из нержавеющей стали, имеет цилиндрическую форму и является неразборной конструкцией.
Плотномеры-уровнемеры состоят из моноблока электронно-механического и датчика плотности, соединенных между собой ленточным кабелем.
Моноблок электронно-механический предназначен для приема информации с датчика плотности, перемещения его в резервуаре и проведения необходимых вычислений параметров жидкости.
Моноблок электронно-механический управляет режимами работы плотномера -уровнемера и отображает на индикаторе измеренные значения плотности, вязкости, температуры и уровня контролируемой жидкости.
Плотномеры-уровнемеры устанавливаются на замерном люке резервуара при помощи устройства установки, входящего в комплект поставки.
Плотномеры-уровнемеры могут выпускаться в различных исполнениях (указывается в шифре при заказе после обозначения модификации ПЛОТ-3Б-1РУ ABCD) в зависимости от:
A - диапазон измерения плотности (исполнения 2 - от 630 до 1010 кг/м3, 3 - от 950 до 1600 кг/м3)
B - пределы допускаемой абсолютной погрешности измерения вязкости (исполнение 0 - вязкость не измеряет, 2 - приведенная погрешность измерения плотности ± 3 %);
C - пределы абсолютной погрешности измерения плотности (исполнение А -погрешность измерения плотности ± 0,3 кг/м3, Б - погрешность измерения плотности ±0,5 кг/м3, В - погрешность измерения плотности ± 1,0 кг/м3)
D - максимальное значения измеряемого уровня (от 6 до 20 м).
Общий вид плотномеров-уровнемеров представлен на рисунке 1.

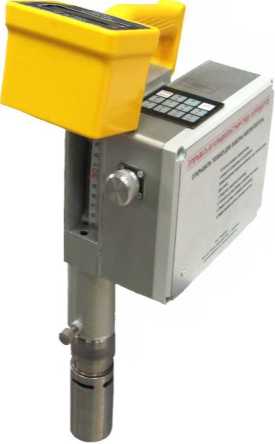

Рисунок 1 - Общий вид плотномеров-уровнемеров ПЛОТ-3Б-1РУ
На рисунке 2 указано место пломбировки на корпусе плотномеров-уровнемеров ПЛОТ-3Б-1РУ.

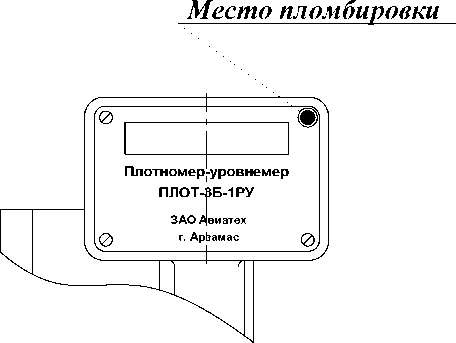

Рисунок 2 - Схема пломбировки плотномеров-уровнемеров ПЛОТ-3Б-1РУ
Программное обеспечение
Используемое в плотномерах-уровнемерах программное обеспечение является встроенным и является неотъемлемой частью плотномеров-уровнемеров. Подтверждение метрологических характеристик программного обеспечения производится при поверке плотномеров-уровнемеров.
Цифровой идентификатор программного обеспечения контролируется при программировании, в процессе эксплуатации доступ к идентификатору не предусмотрен. Номер версии программного обеспечения можно прочитать в сервисной программе.
Программное обеспечение записывается в контроллер на этапе производства, и оно защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:
- пломбами изготовителя;
- отсутствием в протоколе обмена команд считывания кода программного обеспечения с целью его изменения;
- изменение кода (перепрограммирование) плотномеров-уровнемеров осуществляется только при замыкании технологической перемычки на плате и невозможно без вскрытия корпуса и нарушения пломбировки.
Идентификационные данные программного обеспечения плотномеров-уровнемеров приведены в таблице 1.
Т а б л и ц а 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Plmeas83 20 x.bin |
|
Номер версии, не ниже |
4.60 |
|
Цифровой идентификатор ПО |
b2dc1e0371ba64117508ae62e435b2f9 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Основные метрологические характеристики плотномеров-уровнемеров приведены в таблице 2.
Таблица 2 - Метрологические характеристики плотномеров-уровнемеров
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения уровня контролируемой жидкости и базовой высоты, мм |
от 250 до 20000 |
|
Диапазон температур контролируемой жидкости, оС |
от -40 до +60 |
|
Диапазон измерения кинематической вязкости, мм2/с |
от 1,5 до 200 |
|
Диапазон измерения плотности, кг/м3: - в исполнении 2 - в исполнении 3 |
от 630 до 1010 от 950 до 1600 |
|
Пределы допускаемой абсолютной погрешности измерения уровня контролируемой жидкости: - при измерении уровня контролируемой жидкости от дна резервуара, мм - при измерении уровня контролируемой жидкости от верхнего края измерительного люка резервуара, мм |
± [1,0 + К-(Ь-1)] * ± [1,0 + К«(Нб - (L-1)] * |
|
Пределы допускаемой абсолютной погрешности измерения базовой высоты резервуара, мм |
± [1,0 + Ю(Нб-1)] * |
|
Пределы допускаемой абсолютной погрешности измерений плотности: - при температуре жидкости и окружающей среды от минус 20 до плюс 50 оС и вязкости до 100 мм 2/с для исполнения А, кг/м3 |
± 0,3 |
Окончание таблицы 2
|
- при температуре жидкости и окружающей среды от минус 20 до плюс 50 оС и вязкости до 100 мм2/с для исполнения Б, кг/м3 - при температуре жидкости и окружающей среды от минус 20 до плюс 50 оС и вязкости до 100 мм2/с для исполнения В, кг/м3 |
± 0,5 ± 1,0 |
|
- при температуре контролируемой жидкости от минус 40 до минус 20°С и от плюс 50 до плюс 60°С и в диапазоне вязкостей от 100 до 200 мм2/с, кг/м3 |
± 1,0 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
± 0,2 |
|
Пределы допускаемой абсолютной погрешности измерений кинематической вязкости, мм2/с: - для исполнения 0 - для исполнения 2 |
отсутствует ± (0,6+0,06-v)** |
|
Примечание: * L - измеряемый уровень контролируемой жидкости, м; Нб - базовая высота резервуара, м; К - масштабирующий множитель, равный 0,25 мм/м. * * v - измеренная кинематическая вязкость жидкости, мм2/с | |
Основные технические характеристики плотномеров-уровнемеров приведены в таблице 3.
Таблица 3 - Технические характеристики плотномеров-уровнемеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочий диапазон температур окружающей среды, оС |
от -40 до +50 |
|
Влажность атмосферного воздуха, % |
до 95 без конденсации |
|
Масса, кг, не более |
6 |
|
Габаритные размеры, мм, не более: |
165х285х480 |
|
Средний срок службы, лет |
6 |
|
Средняя наработка на отказ, ч, не менее |
25000 |
|
Маркировка взрывозащиты - датчика плотности - температуры - моноблока электронно-механичесого |
0Ex ia IIB T5 Gа 1Ex е [ia Ga] IIB T4 Gb X |
Знак утверждения типа
наносится на шильдик корпуса моноблока электронно-механического и на титульные листы эксплуатационной документации - типографским способом.
Комплектность
Комплектность плотномеров-уровнемеров приведена в таблице 4.
Таблица 4 - Комплектность плотномеров-уровнемеров
|
Наименование |
Количество, шт. |
Обозначение |
|
Плотномер-уровнемер ПЛОТ-3Б-1РУ |
1 |
АУТП.414122.022 |
|
Плотномер-уровнемер ПЛОТ-3Б-1РУ. Паспорт |
1 |
АУТП.414122.022 ПС |
|
Плотномеры-уровнемеры ПЛОТ-3Б-1РУ. Руководство по эксплуатации |
1 |
АУТП.414122.022 РЭ |
|
Плотномеры-уровнемеры ПЛОТ-3Б-1РУ Методика поверки |
1 |
МП 0995-7-2019 |
|
Инструменты и принадлежности Устройство установки РВС |
1 |
АУТП.301318.002 |
|
Устройство установки ЖЦ |
1 |
АУТП.301318.004 |
|
Ручка |
1 |
АУТП.303671.005 |
|
Кабель заземления |
1 |
АУТП.685631.006 |
|
Кабель USB A - B |
1 |
_ |
|
Зарядное устройство для аккумуляторной батареи |
1 |
_ |
Поверка
осуществляется по документу МП 0995-7-2019 «ГСИ. Плотномеры-уровнемеры ПЛОТ-3Б-1РУ.
Методика поверки», утвержденному ФГУП «ВНИИР» 31.07.2019 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда по ГОСТ 8.477-82 с абсолютной погрешностью измерения уровня ± 0,3 мм;
- рулетка измерительная металлическая с грузом 2-го класса точности, регистрационный номер в Федеральном информационном фонде по обеспечению единства средств измерений (далее - регистрационный номер) 55464-13;
- измеритель плотности жидкостей вибрационный ВИП-2МР (регистрационный номер 27163-09), пределы абсолютной погрешности измерения плотности ± 0,1 кг/м3;
- стандартные образцы вязкости жидкости ГСО 8586-2004, ГСО 8594-2004, ГСО 8596-2004;
- термометр лабораторный электронный «ЛТ-300», пределы допускаемой абсолютной погрешности измерения температуры ± 0,05 °С (регистрационный номер 45379-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт уровнемера или на свидетельство о поверке уровнемера.
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
АУТП.414122.022 ТУ Плотномеры-уровнемеры ПЛОТ-3Б-1РУ. Технические условия
Другие Плотномеры
