Машины испытательные универсальные STB
| Номер в ГРСИ РФ: | 57870-14 |
|---|---|
| Производитель / заявитель: | Фирма "A&D Scales Co., Ltd.", Корея |
Машины испытательные универсальные STB (далее машины) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57870-14 |
| Действует | по 17.06.2024 |
| Наименование | Машины испытательные универсальные |
| Модель | STB |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8615998f-5dc9-ef65-e743-5b31f5cd14d0 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Корея |
| Информация о сертификате | |
| Срок действия сертификата | 22.07.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1103 п. 20 от 22.07.2014 |
Производитель / Заявитель
A&D Company Limited, Япония; Производственная площадка: ORIENTEC CORPORATION, Япония. Фирма "A&D Scales Co., Ltd.", Корея (срок свидетельства: 22.07.2019 г.)
Корея
Поверка
| Методика поверки / информация о поверке | МП 57870-14 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
57870-14: Описание типа
2022-57870-14-1.pdf
|
Скачать | 344.4 КБ | |
|
57870-14: Методика поверки
2022-mp57870-14.pdf
|
Скачать | 306.3 КБ |
Описание типа
Назначение
Машины испытательные универсальные STB (далее машины) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.
Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорези-сторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера
Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины
Общий вид машин представлен на рисунке 1.

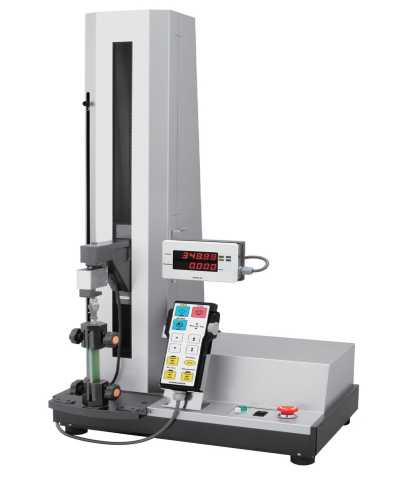

Рисунок 1 - Общий вид
Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).
Модификации машин отличаются наибольшим пределом нагрузки, массой и габаритными размерами. Буквы S и L в обозначении модификаций обозначают высоту рамы (S-short, высота рамы 1050 мм, L-large, высота рамы 1450 мм).
На маркировочной табличке машины указывают:
- обозначение машины;
- знак утверждения типа;
- заводской номер;
- год и месяц изготовления.
Нанесение знака поверки на средства измерений не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) машин является встроенным и состоит из метрологически значимой и незначимой частей.
Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс RS-232, при включении компьютера машины в сеть через адаптеры.
Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса машин не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные ПО.
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Машины |
|
Идентификационное наименование ПО |
TACT |
|
Номер версии ПО |
1.1.0.ХХХХ*, не ниже 1.1.0.2777 |
|
Цифровой идентификатор ПО |
f86dd277f2c11734229b11697dc7ce09, 59с1а297с0вda910865cd0b447a5acf34 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
*Х - не относится к метрологически значимой части ПО, цифры и/или буквы латинского алфавита | |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Характеристика |
Модификация | |
|
STB-1225L |
STB-1225S | |
|
Наибольшая предельная нагрузка, кН |
2,5 | |
|
Наименьшая предельная нагрузка, кН |
0,005 | |
|
Диапазон измерений перемещения активного захвата, мм |
1000 |
600 |
|
Диапазон регулирования скорости перемещения активного захвата, мм/мин |
0,05 - 1000 | |
|
Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки |
±1,0 | |
|
Габаритные размеры (ДхШ*В), мм, не более |
470x335x1450 |
470x335x1050 |
|
Масса, кг, не более |
56 |
43 |
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Г ц |
от 187 до 242 от 49 до 51 | |
|
Диапазон рабочих температур, 0С |
От +5 до + 40 | |
|
Относительная влажность, % |
20-80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Машина |
1 шт. |
|
Адаптер сетевого питания |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.640-2014 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений силы
Техническая документация A&D Company, Limited, Япония.
