Ферритометры МФ-51НЦ AKASCAN
| Номер в ГРСИ РФ: | 57904-14 |
|---|---|
| Категория: | Ферритометры |
| Производитель / заявитель: | ООО "АКА-Скан", г.Москва |
Ферритометры МФ-51НЦ AKASCAN (далее - ферритометр) предназначены для измерения объёмной доли (содержания) ферритной фазы в металле сварных швов, наплавленных антикоррозионных покрытиях и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких, нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57904-14 |
| Действует | по 17.06.2029 |
| Наименование | Ферритометры |
| Модель | МФ-51НЦ AKASCAN |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 784c4f1f-6038-44c1-1c36-c64517596b10 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 22.07.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1104 п. 13 от 22.07.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.518 2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 561 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
57904-14: Описание типа
2022-57904-14.pdf
|
Скачать | 622.3 КБ | |
|
57904-14: Методика поверки
2021-mp57904-14.pdf
|
Скачать | 71 КБ |
Описание типа
Назначение
Ферритометры МФ-51НЦ AKASCAN (далее - ферритометр) предназначены для измерения объёмной доли (содержания) ферритной фазы в металле сварных швов, наплавленных антикоррозионных покрытиях и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких, нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов.
Описание
Принцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной составляющей (ферритной фазы).
Ферритометр состоит из электронного блока, выполненного в корпусе из ударопрочного пластика, и магнитоиндукционного преобразователя, представляющего собой дифференциальный скомпенсированный трансформатор. Магнитоиндукционный
преобразователь подключается к электронному блоку с помощью кабеля.
При установке магнитоиндукционного преобразователя на поверхность контролируемого объекта в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала.
Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.
Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).
Электронный блок обеспечивает измерение ЭДС магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор.
Электрическое питание ферритометра осуществляется от четырех батарей типа А316 или типа АА.
По ГОСТ 26364-90 ферритометр относится к локальным, с накладным преобразователем.
Пломбирование ферритометров не предусмотрено.

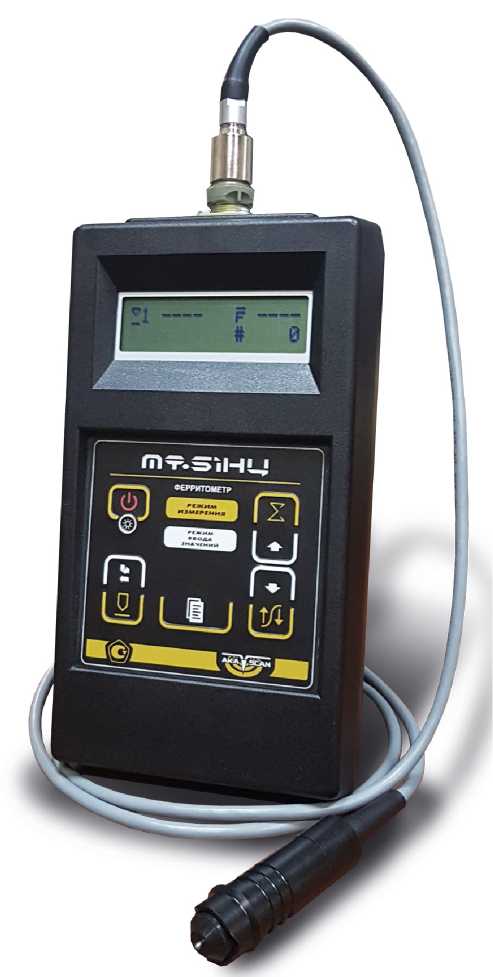

Общий вид ферритометров с различным дизайном лицевой панели представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Программное обеспечение
Программное обеспечение АКА-СКАН МФ-51НЦ выполняет следующие функции:
- выбор режимов работы ферритометра,
- калибровка ферритометра,
- обеспечение процедуры измерений и запись результатов измерений в память ферритометра,
- контроль напряжения питания ферритометра;
- градуировка ферритометра.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в Таблице 1. Идентификация программного обеспечения осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на жидкокристаллический индикатор.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АКА-СКАН МФ-51НЦ |
|
Номер версии (идентификационный номер) ПО |
4.10 или выше |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения объёмной доли (содержания) ферритной фазы, % СФФ |
от 0,5 до 20,0 |
|
Допускаемая основная приведенная погрешность измерения объёмной доли (содержания) ферритной фазы, % |
не более 5 |
|
Допускаемая дополнительная погрешность, обусловленная отклонением температуры окружающего воздуха от нормальной до любого значения в пределах температур, соответствующих рабочим условиям применения |
не более 0,2 основной погрешности |
|
Температура окружающего воздуха, соответствующая нормальным условиям применения, °С |
от 15 до 25 |
Таблица 3 - Основные технические характеристики
|
Напряжение источника питания, В |
6-1 |
|
Ток потребления в рабочем режиме, мА, не более |
75 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
180x100x45 |
|
Масса, кг, не более |
0,4 |
|
Температура окружающего воздуха, соответствующая рабочим условиям применения, °С |
от 0 до 40 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса ферритометра в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок электронный МФ-51НЦ |
- |
1 |
|
Преобразователь магнитоиндукционный |
- |
1 |
|
Образец контрольный |
- |
1 |
|
Футляр |
- |
1 |
|
Руководство по эксплуатации |
НКЖЛ.427634.003 РЭ |
1 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ТУ 4276-006-92466551-2014 "Ферритометры МФ-51 AKASCAN. Технические условия"
ГОСТ 26364-90 "Ферритометры для сталей аустенитного класса. Общие технические условия"
ГОСТ 8.518-2010 "ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки"
