Весы стационарные электронные Datalogic Magellan 9800i
| Номер в ГРСИ РФ: | 57916-14 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ФГУП "РФЯЦ-ВНИИЭФ", г.Саров |
Весы стационарные электронные Datalogic Magellan 9800i (далее - весы) предназначены для статических измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 57916-14 |
| Действует | по 17.06.2024 |
| Наименование | Весы стационарные электронные |
| Модель | Datalogic Magellan 9800i |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6207d7ea-a7a3-a957-659f-1a238b254240 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1044 п. 58 от 02.07.2014 |
Производитель / Заявитель
Фирма "Datalogic USA, Inc.", США; Компания "Datalogic ADC, Inc.", США (срок свидетельства: 21.07.2019 г.)
Россия
Поверка
| Методика поверки / информация о поверке | А0475-Л367 Д04 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
11535
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11403 (99%) |
| Неуспешных поверок (СИ непригодно) | 132 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
57916-14: Описание типа
2019-57916-14-1.pdf
|
Скачать | 215.2 КБ | |
|
57916-14: Методика поверки
2022-mp57916-14.pdf
|
Скачать | 69.3 КБ |
Описание типа
Назначение
Весы стационарные электронные Datalogic Magellan 9800i (далее - весы) предназначены для статических измерений массы.
Описание
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройства, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Весы оснащены лазерным устройством считывания штрих-кода.
Весы Datalogic Magellan 9800i выпускаются в двух вариантах исполнения: 9804i и 9806i, отличающиеся габаритными размерами. В маркировке может отсутствовать буква "i".
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройством первоначальной установки нуля (Т.2.7.2.4);
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- устройством слежения за нулем (Т.2.7.3);
- устройством выборки массы тары (Т.2.7.4);
- автоматическим устройством юстировки чувствительности (4.1.2.5).
Весы снабжены защищенными интерфейсами RS-232 , IBM 46XX , USB.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя в трех точках и пломбой поверителя. Схема пломбирования и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

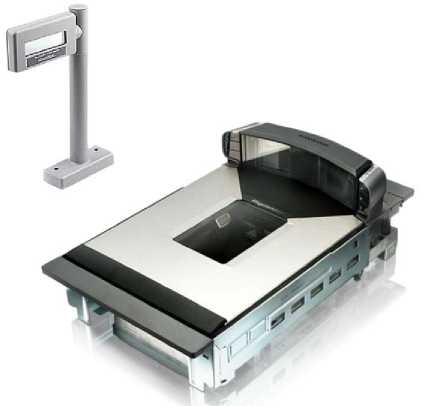

Рисунок 1 - Общий вид весов

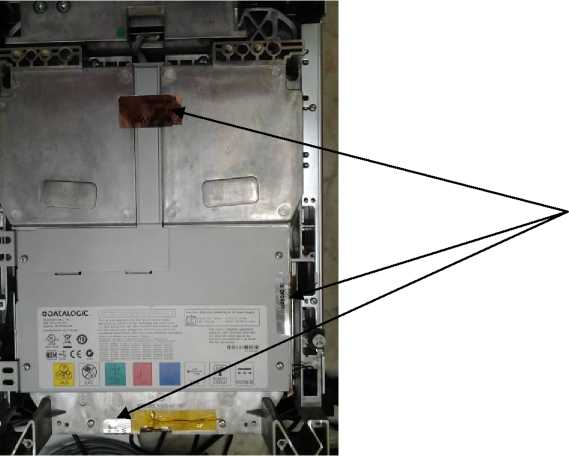

Схема пломбирования контрольными этикетками
Рисунок 2 - Схема пломбирования от несанкционированного доступа в трех точках
Рисунок 3 - Обозначение места нанесения знака поверки весов
Место нанесения знака поверки

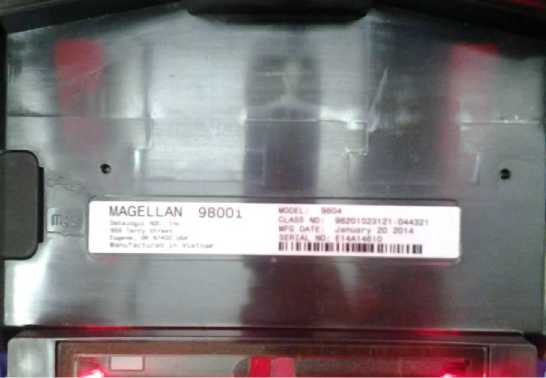

Рисунок 4 -Маркировка весов
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке, представлению и хранению измерительной информации.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на 7-ми сегментном индикаторе во время прохождения теста после включения весов в диагностическом режиме.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений весов соответствует среднему уровню по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО |
|
Номер версии (идентификационный номер) ПО* |
2-0-0 |
|
Цифровой идентификатор |
F0d2 или F0dF |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
|
* Номер версии (идентификационный номер) ПО не ниже указанного. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Класс точности весов по ГОСТ OIML R -76-1-2011 |
средний | |
|
Максимальная нагрузка (Max), кг |
6/15 |
15 |
|
Минимальная нагрузка (Min), кг |
0,04 |
0,1 |
|
Действительная цена деления (d), г |
2/5 |
5 |
|
Поверочный интервал (e), г |
2/5 |
5 |
|
Число поверочных интервалов (n) |
3000 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Пределы допускаемой погрешности весов (mpe) при поверке, г, в интервалах взвешивания: от 0,04 кг до 1 кг включ. св. 1 кг до 4 кг включ. св. 4 кг до 6 кг включ. св. 6 кг до 10 кг включ. св. 10 кг до 15 кг включ. от 0,1 кг до 2,5 кг включ. св. 2,5 кг до 10 кг включ. св. 10 кг до 15 кг |
± 1,0 ± 2,0 ± 3,0 ± 5,0 ± 7,5 - -- |
--- -- ± 2,5 ± 5,0 ± 7,5 |
|
Повторяемость (размах) показаний, мг, не более |
|mpe| | |
|
Предельная нагрузка (Lim), кг |
68 | |
|
Диапазон устройства выборки массы тары, кг |
от 0 до Мах | |
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах | |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (без индикатора), мм, не более: - глубина (под прилавком) - высота (над прилавком) - длина для Datalogic Magellan 9804i - длина для Datalogic Magellan 9806i - ширина |
106 68 399 507 292 |
|
Масса (без индикатора), кг, не более |
8,8 |
|
Потребляемая мощность, В-А, не более |
7 |
|
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц |
от 100 до 250 от 50 до 60 |
|
Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С -относительная влажность воздуха, % |
+10, +40 от 5 до 95 |
|
Условия хранения и транспортирования: - предельные значения температуры (Tmin, Tmax), °С -относительная влажность воздуха (без конденсации), % |
-40, +70 от 5 до 95 |
|
Средний срок службы, лет Средняя наработка до отказа при средней загрузке средства измерений 8 часов в сутки, ч |
5 2500 |
Знак утверждения типа
наносится на корпус весов в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Индикатор |
- |
1 шт. |
|
Весоизмерительное устройство |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Блок питания внешний с сетевым кабелем |
- |
1 шт. |
|
Примечание - По дополнительному заказу комплектуется различными кронштейнами для крепления весов и интерфейсными кабелями | ||
Поверка
осуществляется по документу Приложение ДА «Методика поверки весов»
ГОСТ OIML R 76-1-2011.
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус весов.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация Datalogic USA, Inc., США
