Термопреобразователи универсальные ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ

Назначение

Термопреобразователи универсальные ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ (далее по тексту - ТПУ или термопреобразователи) предназначены для измерений и непрерывного преобразования температуры воздуха в унифицированный выходной сигнал постоянного тока 4-20 мА.

Описание

Принцип действия термопреобразователей заключается в преобразовании температуры в электрическое сопротивление и последующем преобразование сигнала от первичного преобразователя в унифицированный сигнал постоянного тока 4-20 мА и в цифровой сигнал температуры, поступающий на индикатор ТПУ 0304/М2-СВ.

Термопреобразователи выпускаются в двух модификациях - ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ, отличающихся конструктивными особенностями.

Термопреобразователи выполнены в единой конструкции и состоят из первичного преобразователя температуры (ПП) и корпуса со встроенным измерительным преобразователем (ИП) и модулем индикации (для ТПУ 0304/М2-СВ).

В качестве первичного преобразователя (ПП) температуры используется термопреобразователь сопротивления (ТС) с НСХ типа Pt100 по ГОСТ 6651-2009.

Составные части термопреобразователей предназначены:

- ПП - для преобразования температуры в электрическое сопротивление;

- ИП - для преобразования сигнала, поступающего от ТС, в унифицированный сигнал постоянного тока 4-20 мА;

- модуль индикации - для индикации текущих значений измеряемой температуры.

В термопреобразователях предусмотрена возможность перенастройки верхних и нижних пределов измерений температуры.

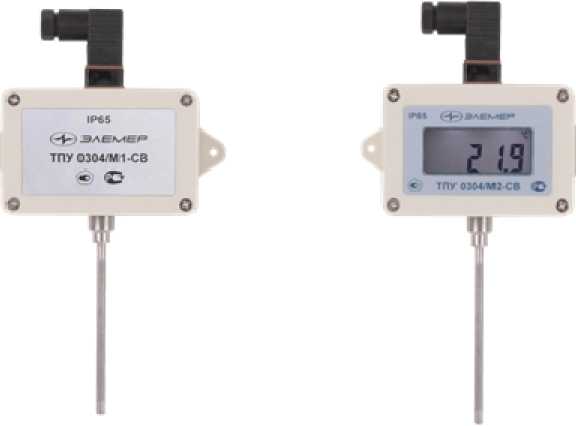

Ф отографии общего вида термопреобразователей представлены на рисунках 1 и 2.

Рис.2

Рис.1

Технические характеристики

Основные метрологические характеристики термопреобразователей соответствуют указанным в таблице 1.

Таблица 1

П р и м е ч а н и е - (*) Устанавливается на предприятии-изготовителе.

Диапазон унифицированного выходного сигнала:

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной 20±5 °С, °C/10 °С:

Диапазон рабочих температур окружающего воздуха, °С:

Атмосферное давление, кПа:

Относительная влажность при температуре 35 °С и ниже, %, не более:

Габаритные размеры корпуса ТПУ (длина; ширина; высота), мм, не более:

Длина монтажной части ПП ТПУ, мм:

Диаметр монтажной части ПП ТПУ, мм:

4-20 мА

±0,15

от минус 30 до плюс 70 от 84 до 106,7

95

108x33x188

80

4

Масса, кг, не более:

0,15

0,6 (при напряжении 24 В), 0,8 (при напряжении 36 В) 30000 10.

Потребляемая мощность, Вт, не более:

Средняя наработка на отказ, ч, не менее:

Средний срок службы, лет, не менее:

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель термопреобразователей - термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411611.007РЭ и паспорт НКГЖ.411611.007ПС - типографским способом.

Комплектность

Комплектность ТПУ приведена в таблице 2.

Таблица 2

Сведения о методах измерений

содержатся в руководстве по эксплуатации НКГЖ.411611.007РЭ.

Нормативные документы

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом.

Общие технические требования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ТУ 4227-121-13282997-2014 Термопреобразователи      универсальные

ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ. Технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
