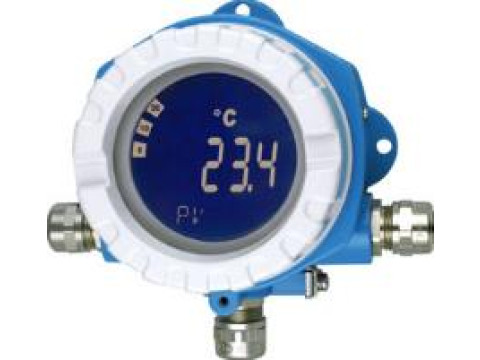

Преобразователи измерительные iTEMP TMT

Идентификационные данные

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО

не ниже 01.00.00

Цифровой идентификатор ПО

недоступен

Тип НСХ, входные сигналы

Максимальный диапазон измерений1), °C

Минимальный интервал измерений2), °C

Пределы допускаемой основной погрешности3)10)

TMT80

TMT127, TMT187

Pt100

(а=0,00385 °С-1)

от -200 до +850

10

±0,5 °C или ±0,15%

±0,2 °C или ±0,08%

Pt1000 (а=0,00385 °С-1)

от -200 до +250

10

±0,5 °C или ±0,15%

-

B

от +500 до +1820

500

±2 °C или ±0,15%

-

K

от -270 до +1372

50

±1 °C или ±0,15%

-

N

от -270 до +1300

50

±1 °C или ±0,15%

-

R

от -50 до +1768

500

±2 °C или ±0,15%

-

S

от -50 до +1768

500

±2 °C или ±0,15%

-

Тип НСХ, входные сигналы

Максимальный диапазон измерений1), °C

Минимальный интервал измерений2), °C

Пределы допускаемой основной погрешности3)10) TMT180

Pt100 (а= 0,00385 °С-1)

от -200 до +650

10

±0,2 °C или ±0,08%

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальный интервал измерений2), °C

Пределы допускаемой основной погрешности3)10)

TMT112, TMT122, TMT182

TMT111

TMT128

Pt100 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,2 °C или ±0,08%

±0,2 °C или ±0,08%

-

Pt500 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,5 °C или ±0,2%

±0,5 °C или ±0,2%

-

Pt1000 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,3 °C или ±0,12%

±0,3 °C или ±0,12%

-

B

от +500 °C до +1820 °C

500 °C

±2 °C или ±0,08%

±2 °C или ±0,08%

±2 °C или ±0,08%

C6)

от 0 °C до +2320 °C

500 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C или ±0,08%

d7)

от 0 °C до +2495 °C

500 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C или ±0,08%

E

от -270 °C до +1000 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

J

от -210 °C до +1200 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

K

от -270 °C до +1372 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

L(Fe-CuNi)4)

от -200 °C до +900 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

N

от -270 °C до +1300 °C

50 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C или ±0,08%

R

от -50 °C до +1768 °C

500 °C

±1,4 °C или ±0,08%

±2 °C или ±0,08%

±2 °C или ±0,08%

S

от -50 °C до +1768 °C

500 °C

±1,4 °C или ±0,08%

±2 °C или ±0,08%

±2 °C или ±0,08%

T

от -270 °C до +400 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

U4)

от -200 °C до +600 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,1 Ом или ±0,08%

±0,1 Ом или ±0,08%

-

от 10 до 2000 Ом

100 Ом

±1,5 Ом или ±0,12%

±1,5 Ом или ±0,12%

-

мВ-вход

от -10 до +75 мВ

5 мВ

±20 мкВ или ±0,08%

±20 мкВ или ±0,08%

-

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальный интервал измерений2), °C

Пределы допускаемой основной погрешности5)10)

TMT142

TMT162

АЦП

ЦАП

АЦП

ЦАП

Pt100 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,1 °C

±0,02%

±0,1 °C

±0,02%

Pt200 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±1 °C

±0,02%

±1 °C

±0,02%

Pt500 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,3 °C

±0,02%

±0,3 °C

±0,02%

Pt1000 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,2 °C

±0,02%

±0,2 °C

±0,02%

100П (а= 0,00391 °С-1)

от -200 °C до +850 °C

10 °C

±0,1 °C

±0,02%

±0,1 °C

±0,02%

50П (а= 0,00391 °С-1)

от -200 °C до +850 °C

10 °C

±0,2 °C

±0,02%

±0,2 °C

±0,02%

50М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,2 °C

±0,02%

±0,2 °C

±0,02%

100М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,1 °C

±0,02%

±0,1 °C

±0,02%

B

от +500 °C до +1820 °C

500 °C

±1 °C

±0,02%

±1 °C

±0,02%

E

от -270 °C до +1000 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

J

от -210 °C до +1200 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

K

от -270 °C до +1372 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

N

от -270 °C до +1300 °C

50 °C

±0,5 °C

±0,02%

±0,5 °C

±0,02%

R

от -50 °C до +1768 °C

500 °C

±1 °C

±0,02%

±1 °C

±0,02%

S

от -50 °C до +1768 °C

500 °C

±1 °C

±0,02%

±1 °C

±0,02%

T

от -260 °C до +400 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

C6)

от 0 °C до +2315 °C

500 °C

±0,5 °C

±0,02%

±0,5 °C

±0,02%

d7)

от 0 °C до +2315 °C

500 °C

±0,5 °C

±0,02%

±0,5 °C

±0,02%

L(Fe-CuNi)4)

от -200 °C до +900 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

U4)

от -200 °C до +600 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,04 Ом

±0,02%

±0,04 Ом

±0,02%

от 10 до 2000 Ом

100 Ом

±0,8 Ом

±0,02%

±0,8 Ом

±0,02%

мВ-вход

от -20 до +100 мВ

5 мВ

±10 мкВ

±0,02%

±10 мкВ

±0,02%

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальный интервал измерений2)

Пределы допускаемой основной погрешности3)10)

TMT121

TMT181

TMT188

Pt100 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,2 °C или ±0,08%

±0,2 °C или ±0,08%

-

Pt500 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,5 °C или ±0,2%

±0,5 °C или ±0,2%

-

Pt1000 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,3 °C или ±0,12%

±0,3 °C или ±0,12%

-

B

от +500 °C до +1820 °C

500 °C

±2 °C или ±0,08%

±2 °C или ±0,08%

±2 °C

C6)

от 0 °C до +2315 °C

500 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C

d7)

от 0 °C до +2315 °C

500 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C

E

от -200 °C до +915 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

J

от -200 °C до +1200 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

K

от -200 °C до +1372 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

L(Fe-CuNi)4)

от -200 °C до +900 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

N

от -270 °C до +1300 °C

50 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C

R

от 0 °C до +1768 °C

500 °C

±2 °C или ±0,08%

±2 °C или ±0,08%

±2 °C

S

от 0 °C до +1768 °C

500 °C

±2 °C или ±0,08%

±2 °C или ±0,08%

±2 °C

T

от -200 °C до +400 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

U4)

от -200 °C до +600 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

Ом-вход

от 10 до 400 Ом

10 Ом

±0,1 Ом или ±0,08%

±0,1 Ом или ±0,08%

-

от 10 до 2000 Ом

100 Ом

±1,5 Ом или ±0,12%

±1,5 Ом или ±0,12%

-

мВ-вход

от -10 до +100 мВ

5 мВ

±20 мкВ или ±0,08%

±20 мкВ или ±0,08%

-

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

TMT 125

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности/1 °С

Pt50 (а= 0,00385 °С-1)

от -200 °C до +850 °С

±0,77 °С

±0,001 °С

Pt100 (а= 0,00385 °С-1)

от -200 °C до +850 °С

±0,33 °С

±0,001 °С

Pt200 (а= 0,00385 °С-1)

от-200 °C до +850 °С

±0,33 °С

±0,001 °С

Pt500 (а= 0,00385 °С-1)

от-200 °C до +850 °С

±0,31 °С

±0,001 °С

Pt1000 (а= 0,00385 °С-1)

от -200 °C до +850 °С

±0,31 °С

±0,001 °С

100Н

(а= 0,00617 °С-1)

от -60 °C до +180°С

±0,18 °С

±0,001 °С

200Н

(а= 0,00617 °С-1)

от -60 °C до +180°С

±0,18 °С

±0,001 °С

В

от +300 °C до +1800 °С

±3,32 °С (от +300 °C до +600 °С включ.) ±1,77 °С (св.+600 °C до +1200 °С включ.) ±1,08 °С (св.+1200 °C до +1800 °С)

±0,006 °С

±0,0131 °С

±0,0242 °С

E

от-200 °C до +1000 °С

±0,42 °С (-200 °C до -50 °С включ.) ±0,31 °С (св.-50 °C до +1000 °С)

±0,007 °С (от -200 °C до -50 °С включ.)

±0,0036 °С (св. -50 °C до +200 °С включ.) ±0,0203 °С (св. +200 °C до +1000 °С)

J

от -200 °C до +1000°С

±0,48 °С (от -200 °C до 0 °С включ.) ±0,31 °С (св.0 °C до +1000 °С)

±0,0072 °С (от -200 °C до 0 °С включ.) ±0,0039 °С (св. 0 °C до +200 °С включ.) ±0,0243 °С (св. +200 °C до +1000 °С)

К

от -200 °C до +1372°С

±0,68 °С (от -200 °C до 0 °С включ.) ±0,43 °С (св. 0 до +1372 °С)

±0,0077 °С (от -200 °C до 0 °С включ.)

±0,0097 °С (св. 0 °C до +500 °С включ.) ±0,0323 °С (св. +500 °C до

+1372 °С)

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

TMT 125

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности/1 °С

N

от-200 °C до +1300°С

±1,03 °С (от -200 до -100 °С включ.) ±0,54 °С (св. -100 до +500 °С включ.) ±0,39 °С (св. +500 до +1300 °С)

±0,008 °С (от -200 °C до

-100 °С включ.) ±0,0088 °С (св. -100 °C до

+500 °С включ.) ±0,0264 °С (св. +500 °C до +1300 °С)

R

от 0 °C до +1768 °С

±1,93 °С (от 0 до +350 °С включ.) ±1,16 °С (св. +350 до +1768 °С)

±0,0057 °С (от 0 °C до +350 °С включ.) ±0,0129 °С (св. +350 °C до

+800 °С включ.)

±0,0338 °С (св. +800 °C до +1768 °С)

S

от 0 °C до +1768 °С

±1,92 °С (от 0 °C до +550 °С включ.) ±1,15 °С (св. +550 °C до +1768 °С)

±0,0094 °С (от 0 °C до +550 °С включ.)

±0,0135 °С (св. +550 °C до +800 °С включ.)

±0,0355 °С (св. +800 °C до +1768 °С)

T

от-200 °C до +400 °С

± 0,66 °С (от -200 °C до -50 °С включ.)

± 0,35 °С (св. -50 °C до +400 °С)

± 0,0071 °С (от -200 °C до -50 °С включ.)

± 0,0035 °С (св. -50 °C до +200 °С включ.)

± 0,0067 °С (св. +200 °C до +400 °С)

мВ-вход

от -100 до +150 мВ

±0,02 мВ

±0,002 мВ

Ом-вход

от 0 до 650 Ом

±0,115 Ом

±0,006 Ом

от 0 до 1300 Ом

±0,230 Ом

±0,006 Ом

от 0 до 2600 Ом

±0,460 Ом

±0,013 Ом

от 0 до 5200 Ом

±0,920 Ом

±0,026 Ом

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальный интервал измерений2)

Пределы допускаемой основной погрешности TMT825)10)

АЦП

ЦАП

Pt100 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,14 °C

±0,03%

Pt200 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,86 °C

±0,03%

Pt500 (а= 0,00385 °С-1)

от -200 °C до +500 °C

10 °C

±0,3 °C

±0,03%

Pt1000 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,14 °C

±0,03%

100П (а= 0,00391 °С-1)

от -200 °C до +850 °C

10 °C

±0,14 °C

±0,03%

50П (а= 0,00391 °С-1)

от -185 °C до +850 °C

10 °C

±0,3 °C

±0,03%

50М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,19 °C

±0,03%

100М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,09 °C

±0,03%

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальный интервал измерений2)

Пределы допускаемой основной погрешности TMT825)10)

АЦП

ЦАП

Cu50 (а=0,00426 °С-1)

от -50 °C до +200 °C

10 °C

±0,19 °C

±0,03%

100Н (а= 0,00617 °С-1)

от -60 °C до +180 °C

10 °C

±0,09 °C

±0,03%

120Н (а= 0,00617 °С-1)

от -60 °C до +180 °C

10 °C

±0,09 °C

±0,03%

А6)

от 0 °C до +2500 °C

50 °C

±1,62 °C

±0,03%

B

от +500 °C до +1820 °C

50 °C

±0,67 °C

±0,03%

E

от -40 °C до +1000 °C

50 °C

±0,21 °C

±0,03%

J

от -40 °C до +1200 °C

50 °C

±0,26 °C

±0,03%

K

от -40 °C до +1200 °C

50 °C

±0,32 °C

±0,03%

L

от -200 °C до +800 °C

50 °C

±2,27 °C

±0,03%

N

от -40 °C до +1300 °C

50 °C

±0,43 °C

±0,03%

R

от 0 °C до +1768 °C

50 °C

±1,92 °C

±0,03%

S

от 0 °C до +1768 °C

50 °C

±1,9 °C

±0,03%

T

от -40 °C до +400 °C

50 °C

±0,32 °C

±0,03%

C6)

от 0 °C до +2000 °C

50 °C

±0,86 °C

±0,03%

d7)

от 0 °C до +2000 °C

50 °C

±1,05 °C

±0,03%

L(Fe-CuNi)4)

от +50 °C до +900 °C

50 °C

±0,26 °C

±0,03%

U4)

от +50 °C до +600 °C

50 °C

±0,24 °C

±0,03%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,04 Ом

±0,03%

от 10 до 2000 Ом

100 Ом

±0,5 Ом

±0,03%

мВ-вход

от -20 до +100 мВ

5 мВ

±10 мкВ

±0,03%

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальный интервал измерений2)

Пределы допускаемой основной погрешности TMT84, TMT85

Pt100 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,1 °C

Pt200 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±1,0 °C

Pt500 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,3 °C

Pt1000 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,2 °C

100П (а= 0,00391 °С-1)

от -200 °C до +850 °C

10 °C

±0,1 °C

50П (а= 0,00391 °С-1)

от -200 °C до +850 °C

10 °C

±0,2 °C

50М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,2 °C

100М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,1 °C

B

от +500 °C до +1820 °C

50 °C

±1,0 °C

E

от -270 °C до +1000 °C

50 °C

±0,25 °C

J

от -210 °C до +1200 °C

50 °C

±0,25 °C

K

от -270 °C до +1372 °C

50 °C

±0,25 °C

N

от -270 °C до +1300 °C

50 °C

±0,5 °C

R

от -50 °C до +1768 °C

50 °C

±1,0 °C

S

от -50 °C до +1768 °C

50 °C

±1,0 °C

T

от -260 °C до +400 °C

50 °C

±0,25 °C

C6)

от 0 °C до +2315 °C

50 °C

±0,5 °C

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальный интервал измерений2)

Пределы допускаемой основной погрешности TMT84, TMT85

d7)

от 0 °C до +2315 °C

50 °C

±0,5 °C

L(Fe-CuNi)4)

от -200 °C до +900 °C

50 °C

±0,25 °C

u4)

от -200 °C до +600 °C

50 °C

±0,25 °C

Ом-вход

от 10 до 400 Ом

10 Ом

±0,04 Ом

от 10 до 2000 Ом

100 Ом

±0,8 Ом

мВ-вход

от -20 до +100 мВ

5 мВ

±10,0 мкВ

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальный интервал измерений2), °C

Пределы допускаемой основной погрешности5)10)

АЦП

ЦАП

Pt100 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,1 °C

±0,02%

Pt200 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,25 °C

±0,02%

Pt500 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,25 °C

±0,02%

Pt1000 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,16 °C

±0,02%

100П (а= 0,00391 °С-1)

от -200 °C до +850 °C

10 °C

±0,1 °C

±0,02%

50П (а= 0,00391 °С-1)

от -185 °C до +850 °C

10 °C

±0,2 °C

±0,02%

50М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,15 °C

±0,02%

100М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,15 °C

±0,02%

B

от +500 °C до +1820 °C

500 °C

±1,5 °C

±0,02%

E

от -150 °C до +1000 °C

50 °C

±0,25 °C

±0,02%

J

от -150 °C до +1200 °C

50 °C

±0,25 °C

±0,02%

K

от -150 °C до +1200 °C

50 °C

±0,25 °C

±0,02%

N

от -270 °C до +1300 °C

50 °C

±0,7 °C

±0,02%

R

от -50 °C до +1768 °C

500 °C

±1,6 °C

±0,02%

S

от -50 °C до +1768 °C

500 °C

±1,6 °C

±0,02%

T

от -150 °C до +400 °C

50 °C

±0,5 °C

±0,02%

a6)

от 0 °C до +2500 °C

500 °C

±1,5 °C

±0,02%

c6)

от 0 °C до +2000 °C

500 °C

±1 °C

±0,02%

d7)

от 0 °C до +2000 °C

500 °C

±1 °C

±0,02%

L(Fe-CuNi)4)

от -200 °C до +900 °C

50 °C

±0,5 °C

±0,02%

L

от -200 °C до +800 °C

50 °C

±2,28 °C

±0,02%

u4)

от -200 °C до +600 °C

50 °C

±0,5 °C

±0,02%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,04 Ом;

±0,08 Ом

±0,02%

от 10 до 2000 Ом

100 Ом

±0,8 Ом

±0,02%

мВ-вход

от -20 до +100 мВ

5 мВ

±10 мкВ

±0,02%

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальный интервал измерений2)

Пределы допускаемой основной погрешности3)10)

Pt100 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,3 °C или ±0,08%

Pt200 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,4 °C или ±0,2%

Pt500 (а= 0,00385 °С-1)

от -200 °C до +500 °C

10 °C

±0,2 °C или ±0,12%

Pt1000 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,15 °C или ±0,08%

100П (а= 0,00391 °С-1)

от -200 °C до +850 °C

10 °C

±0,33 °C или ±0,08%

50П (а= 0,00391 °С-1)

от -185 °C до +850 °C

10 °C

±0,4 °C или ±0,12%

50М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,15 °C или ±0,08%

100М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,13 °C или ±0,08%

50М (а= 0,00426 °С-1)

от -50 °C до +200 °C

10 °C

±0,1 °C или ±0,08%

A6)

от 0 °C до +2500 °C

500 °C

±1,8 °C или ±0,08%

B

от +500 °C до +1820 °C

500 °C

±2 °C или ±0,08%

E

от -200 °C до +915 °C

50 °C

±0,5 °C или ±0,08%

J

от -200 °C до +1200 °C

50 °C

±0,5 °C или ±0,08%

K

от -200 °C до +1372 °C

50 °C

±0,5 °C или ±0,08%

N

от -270 °C до +1300 °C

50 °C

±1 °C или ±0,08%

R

от 0 °C до +1768 °C

500 °C

±2 °C или ±0,08%

S

от 0 °C до +1768 °C

500 °C

±2 °C или ±0,08%

T

от -200 °C до +400 °C

50 °C

±0,5 °C или ±0,08%

C6)

от 0 °C до +2315 °C

500 °C

±1 °C или ±0,08%

d7)

от 0 °C до +2315 °C

500 °C

±1 °C или ±0,08%

L(Fe-CuNi)4)

от -200 °C до +900 °C

50 °C

±0,5 °C или ±0,08%

L(NiCr-CuNi)

от -200 °C до +800 °C

50 °C

±2,3 °C или ±0,08%

U4)

от -200 °C до +600 °C

50 °C

±0,5 °C или ±0,08%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,1 Ом или ±0,08%

от 10 до 2000 Ом

100 Ом

±0,6 Ом или ±0,12%

мВ-вход

от -20 до +100 мВ

5 мВ

±37 мкВ или ±0,08%

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальны й интервал измерений2)

Пределы допускаемой основной погрешности5)10)

АЦП

ЦАП

Pt100 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,1 °C

±0,08%

Pt200 (а= 0,00385 °С-1)

от -200 °C до +850 °C

10 °C

±0,2 °C

±0,08%

Pt500 (а= 0,00385 °С-1)

от -200 °C до +500 °C

10 °C

±0,1 °C

±0,08%

Pt1000 (а= 0,00385 °С-1)

от -200 °C до +250 °C

10 °C

±0,06 °C

±0,08%

100П (а= 0,00391 °С-1)

от -200 °C до +850 °C

10 °C

±0,11 °C

±0,08%

50П (а= 0,00391 °С-1)

от -185 °C до +850 °C

10 °C

±0,18 °C

±0,08%

50М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,1 °C

±0,08%

100М (а= 0,00428 °С-1)

от -180 °C до +200 °C

10 °C

±0,06 °C

±0,08%

50М (а= 0,00426 °С-1)

от -50 °C до +200 °C

10 °C

±0,1 °C

±0,08%

A6)

от 0 °C до +2500 °C

50 °C

±1,62 °C

±0,08%

B

от +500 °C до +1820 °C

50 °C

±2,1 °C

±0,08%

Тип НСХ, входные сигналы

Максимальный диапазон измерений1)

Минимальны й интервал измерений2)

Пределы допускаемой основной погрешности5)10)

АЦП

ЦАП

E

от -200 °C до +915 °C

50 °C

±0,3 °C

±0,08%

J

от -200 °C до +1200 °C

50 °C

±0,26 °C

±0,08%

K

от -200 °C до +1372 °C

50 °C

±0,32 °C

±0,08%

N

от -270 °C до +1300 °C

50 °C

±0,7 °C

±0,08%

R

от 0 °C до +1768 °C

50 °C

±1,6 °C

±0,08%

S

от 0 °C до +1768 °C

50 °C

±1,6 °C

±0,08%

T

от -200 °C до +400 °C

50 °C

±0,5 °C

±0,08%

C6)

от 0 °C до +2000 °C

50 °C

±0,86 °C

±0,08%

D7)

от 0 °C до +2000 °C

50 °C

±1,05 °C

±0,08%

L(Fe-CuNi)4)

от -150 °C до +900 °C

50 °C

±0,39 °C

±0,08%

L(NiCr-CuNi)

от -200 °C до +800 °C

50 °C

±2,27 °C

±0,08%

U4)

от -150 °C до +600 °C

50 °C

±0,45 °C

±0,08%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,03 Ом

±0,08%

от 10 до 2000 Ом

100 Ом

±0,2 Ом

±0,08%

мВ-вход

от -20 до +100 мВ

5 мВ

±10 мкВ

±0,08%

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары (в зависимости от модели ИП), °С

- для ТМТ80, TMT122, TMT128, TMT181, TMT182, TMT188

- для TMT71, TMT72, TMT142B, ТМТ82, ТМТ84, TMT85, TMT111, TMT112, TMT121, TMT142, TMT162

- для ТМТ125

±1,0

±(0,3+0,005-|t|)

±0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальных условий (от +20 °С до +30 °С включ.) на каждый 1 °С

- для ТМТ80, ТМТ181, ТМТ182

- для ТС

- для ТП

- для ТМТ127, ТМТ180, ТМТ187

- для ТМТ128, ТМТ188

- для TMT71, TMT72, ТМТ82, ТМТ121, ТМТ111, ТМТ112

- для ТМТ122

- для ТС

- для ТП

- для ТМТ142, TMT142B

- для ТМТ162

- для ТМТ84, ТМТ85

±(0,0015 % (от максимального диапазона измерений для НСХ) + 0,005 % (от настроенного диапазона измерений))

±(0,0015 % (от максимального диапазона измерений для НСХ) + 0,005 % (от настроенного диапазона измерений));

±(0,0015 % (от максимального диапазона измерений для НСХ) + 0,005 % (от настроенного диапазона измерений))

±(0,005 % (от максимального диапазона измерений для НСХ) + 0,005 % (от настроенного диапазона измерений))

±(0,0015 % (от диапазона измерений) + 0,001 % (от измеренного значения))

±(0,0015 % (от измеренного значения) + 0,005 % (от диапазона измерений))

±(0,005 % (от измеренного значения) + 0,005 % (от диапазона измерений))

±(0,001 % (от измеренного значения) + 0,001 % (от диапазона измерений))

±(0,001 % (от измеренного значения) + 0,001 % (от диапазона измерений))

±0,001 % (от измеренного значения)

Наименование характеристики

Значение

Напряжение питания, В

- ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ127, ТМТ128

от 12 до 35

- ТМТ82

от 11 до 42

- ТМТ80, ТМТ181, ТМТ187, ТМТ188

- ТМТ84, ТМТ85, ТМТ125, ТМТ162 с

от 8 до 35

выходными сигналами Profibus PA и FOUNDATION Fieldbus

от 9 до 32

- ТМТ180

от 10 до 35

- ТМТ182

- ТМТ142, TMT162 с выходным сиг-

от 11,5 до 35

налом HART

от 11 до 40

- TMT71, TMT72

- TMT142B, TMT72 (исполнение для

от 10 до 36

монтажа на DIN рейку)

от 11 до 36

Габаритные размеры, мм, не более

- ТМТ82, ТМТ84, ТМТ85

044x28,1

- TMT71, TMT72, ТМТ82, ТМТ84, ТМТ85 в корпусе ТА3**

0100x115

- ТМТ80

044x22,8

- TMT111, ТМТ112

- ТМТ180, ТМТ181, ТМТ182,

112,5x99x12,6

ТМТ187, ТМТ188

044x22,5

- TMT121, ТМТ122, ТМТ127, ТМТ128

110x112x22,5

- TMT125

258x84x114

- TMT142, TMT142B

135x132x106

- TMT162

- исполнение TMT82 для монтажа на

110x112x132,5

DIN рейку

112,8x114,9x17,5

- TMT71, TMT72 с винтовыми зажи-

мами

044x24,1

- TMT71, TMT72 с подпружиненными

зажимами

044x30

- исполнения TMT71 и TMT72 для монтажа на DIN рейку

114x116x12,5

Масса, кг, не более

- ТМТ80, ТМТ180, ТМТ181, ТМТ182, ТМТ187, ТМТ188

0,04

- TMT71, TMT72, ТМТ82, ТМТ84,

ТМТ85

0,05

- ТМТ111, ТМТ112, ТМТ121, ТМТ122, ТМТ127, ТМТ128

0,09

- исполнения TMT71, TMT72, ТМТ82 для монтажа на DIN рейку

0,1

- ТМТ125

0,36

Наименование характеристики

Значение

- ТМТ125 в полевом корпусе

1,8

- ТМТ142 в алюминиевом корпусе

1,6

- ТМТ162 и TMT142B в алюминиевом корпусе

1,4

- ТМТ142, TMT142B и ТМТ162 в корпусе из нерж.стали

4,2

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -40 до +85

- относительная влажность воздуха, %, не более

(от -50 до +85 для модели ТМТ82 при выборе опции JM

от -52 до +85 для модели ТМТ82, при выборе опции JN

от -45 до +85 для модели ТМТ85)

98

Степень защиты от внешних воздействий:

- для преобразователей TMT71, TMT72;

TMT82 (версия для монтажа на DIN-рейку), TMT82, TMT84, TMT85, TMT127,

IP20

TMT128, TMT188;

- для преобразователей TMT71, TMT72; TMT82, TMT84, TMT85 в корпусе TA30H, TA30A, TA30D;

IP66/IP68

- для преобразователей TMT142B, TMT162

IP66/IP67

Маркировка взрывозащиты:

Опционально:

- для преобразователей TMT71, TMT72; TMT82, TMT84, TMT85, TMT188;

0Ех ia IIC Т6...Т4 Ga Х

- для преобразователей TMT71, TMT72; TMT82, TMT84, TMT85;

1Ех ia IIC T6...T4 Gb X

- для преобразователей TMT71, TMT72;

TMT82, TMT85;

1Ех db IIC T6...T4 Gb Х

- для преобразователей TMT71, TMT72; TMT82, TMT84, TMT85 в корпусе

1Ex ia [ia Ga] IIC T6.T4 Gb Х

TA30H, TA30A, TA30D;

Ех tb IIIC T85°C ...T105°C Db X

- для преобразователей TMT71, TMT72 (версия для монтажа на DIN-рейку)

1Ex ib [ia Ga] IIC T6.T4 Gb Х

- для преобразователя ТМТ142В,

0Ех ia IIC T6...T4 Ga Х

TMT162

Ex ia IIIC T85°C...T110°C Db Х

- для преобразователей TMT82 (версия для монтажа на DIN-рейку), TMT127, TMT128

1Ex db IIC T6...T4 Gb X

Ех tb IIIC T110°C Db X

1Ex ib [ia Ga] IIC T6.T4 Gb Х

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

12

Наименование

Количество

Примечание

Преобразователь измерительный

1 шт.

модель соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

-

Паспорт

1 экз.

-
