Преобразователи измерительные Ш71, Ш72, Ш73

Назначение

Преобразователи измерительные Ш71 предназначены для преобразования сигналов термометров сопротивления во всех интервалах измерения температуры по ГОСТ 7164—71 в унифицированный сигнал постоянного тока в соответствии с ГОСТ 9895—69. ИП предназначены для работы с термометрами сопротивления типов ТСП и ТСМ.

Преобразователи измерительные Ш72 предназначены для преобразования сигналов термоэлектрических термометров (термопар) во всех интервалах измерения температуры по ГОСТ 7164—71 в унифицированный сигнал постоянного тока в соответствии с ГОСТ 9895—69. ИП предназначены для работы с термоэлектрическими термометрами (термопарами) типов ТХК, ТХА, ТПП, ТПР (ГОСТ 6616—74).

ИП имеют нелинейную зависимость выходного сигнала от входного. Зависимость выходного сигнала от измеряемой температуры — линейная.

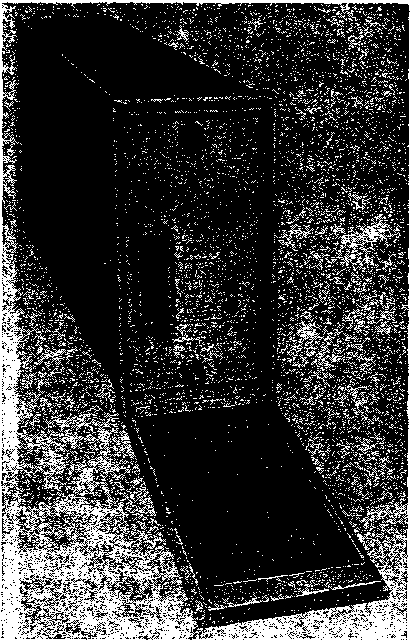

Преобразователи измерительные Ш73 (см. рисунок) предназначены для преобразования сигналов реохордов в унифицированный сигнал постоянного тока в соответствии с ГОСТ 9895—69. ИП предназначены для работы с реохордами от 0 до 120; от 0 до 150 и от 0 до 300 Ом.

Зависимость выходного сигнала ИП от входного линейная.

ИП могут быть использованы в системах регулирования и управления технологическими процессами в энергетике, металлургии, химической, стекольной, нефтяной, нефтехимической и других отраслях промышленности.

Условия эксплуатации:

рабочий диапазон температуры окружающего воздуха от 5 до 50°С; относительная влажность воздуха от 30 до 80%;

№ 5803—76 Стр. 2

внешние магнитные поля напряженностью до 400 А/М; вибрация частотой от 5 до 30 Гц и амплитудой перемещения до 0,1 мм.

Описание

Преобразователь Ш71 преобразует изменение активного сопротивления термометра сопротивления в унифицированный сигнал постоянного тока или напряжения постоянного тока. В зависимости от типа и градуировки термометра сопротивления, а также вида выходного сигнала преобразователь Ш71 имеет 96 модификаций.

Преобразователь Ш72 преобразует сигнал термопары в унифицированный сигнал постоянного тока или напряжения

Стр. 3 № 5803—76

постоянного тока. В зависимости от типа и градуировки термопары, а также вида выходного сигнала он имеет 60 модификаций.

Преобразователь Ш73 преобразует сигнал реохорда в унифицированный сигнал постоянного тока или напряжения постоянного тока. В зависимости от номинального значения сопротивления реохорда и вида выходного сигнала преобразователь Ш73 имеет шесть модификаций.

ИП представляют собой усилители постоянного тока с глубокой отрицательной обратной связью и гальваническим разделением входной и выходной цепей.

Конструктивно ИП состоят из рамы с направляющими и корпуса, рассчитанного на щитовой утопленный монтаж.

Преобразователи крепятся к щиту с помощью специального кронштейна. На раме укреплены блок питания и плата преобразователя.

Органы регулировки расположены на передней панели и закрыты поворотной крышкой со стеклом.

На задней панели расположены плавкий предохранитель, колодка внешних присоединений и винт заземления корпуса..

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Преобразователь Ш71.:

класс точности 0,4;

диапазоны изменения входных сигналов соответствуют пределам измерения температур, установленным ГОСТ 7164—71;

диапазоны изменения выходного сигнала:

0—5 мА силы постоянного тока или 0-—10 В напряжения постоянного тока;

диапазон изменения сопротивления нагрузки ИП:

для сигнала 0—5 мА — от 0 до 2,5 кОм,

для сигнала 0—10 В—2 кОм и более;

характер нагрузки — активный;

каждый термометр соединен с ИП трехпроводной линией, предел допускаемого сопротивления каждого провода соединения — 5 Ом;

Преобразователь Ш72:

класс точности — 0,4 (44 модификации) и 1,0 (16 модификаций);

диапазоны изменения входных сигналов соответствуют пределам измерения температур, установленным ГОСТ 7164—71;

диапазон изменения выходного сигнала:

0—5 мА силы постоянного тока или 0—10 В напряжения постоянного тока;

№ 5801—71 Стр. 4

диапазон изменения сопротивления нагрузки: для сигнала 0—5 мА — от 0 до 2,5 кОм, для сигнала 0—>10 В — 2 кОм и более, характер нагрузки — активный;

входное сопротивление ИП — не менее 1000 кОм.

Преобразователь Ш73:

класс точности 0,4;

диапазоны изменения входных сигналов 0—120, 0—150, 0—300 Ом, диапазоны изменения выходного сигнала:

0—5 мА силы постоянного тока; или 0—10 В напряжения постоянного тока;

диапазоны изменения сопротивления нагрузки: для сигнала 0—5 мА— от 0 до 2,5 кОм;

для сигнала 0—10 В — 2 кОм и более;

характер нагрузки — активный.

каждый реохорд соединен с ИП трехпроводной линией, предел допускаемого сопротивления каждого провода соединения— 5 Ом.

ИП всех типов питаются от сети переменного тока номинальным напряжением 220 В и частотой 50 Гц.

Габаритные размеры 80X160X 422 мм.

Масса 5 кг.

Комплектность

В комплект поставки входят:

1) преобразователь;

2) запасное имущество — 1 комплект;

3) техническое описание и инструкция по эксплуатации;

4) паспорт.

Примечание. При поставке в один адрес более пяти ИП допускается прилагать одно техническое описание и инструкцию по эксплуатации на каждые три изделия.

Поверка

Методика поверки преобразователя изложена в техническом описании, входящем в комплект поставки.

Испытания проводила государственная комиссия. Результаты испытаний рассматривал Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт метрологии им. Д. И. Менделеева (ВНИИМ).
