Анализаторы калия хлористого в минеральных солях RGI LABKAM
| Номер в ГРСИ РФ: | 58030-14 |
|---|---|
| Производитель / заявитель: | Фирма "RGI Industriemessgerate GmbH", Германия |
Анализаторы калия хлористого в минеральных солях RGI LABKAM (далее -анализаторы) предназначены для измерения массовой доли калия хлористого в минеральных солях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58030-14 |
| Действует | по 16.07.2024 |
| Наименование | Анализаторы калия хлористого в минеральных солях |
| Модель | RGI LABKAM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ed3f5c05-dcda-2b0d-ba04-c3465b397b17 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 05.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1238 п. 03 от 05.08.2014 |
Производитель / Заявитель
Фирма "RGI Industriemessgerate GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 119-223-2013 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
58030-14: Описание типа
2019-58030-14.pdf
|
Скачать | 116.7 КБ | |
|
58030-14: Методика поверки
2019-mp58030-14.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Анализаторы калия хлористого в минеральных солях RGI LABKAM (далее -анализаторы) предназначены для измерения массовой доли калия хлористого в минеральных солях.
Описание
Принцип действия анализатора основан на измерении интенсивности излучения, возникающего при распаде естественного радиоактивного изотопа 40К в пробах анализируемых продуктов. Находящийся в детекторе сцинтиллятор преобразует поступающую информацию в импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрические импульсы. Сигнал детектора изменяется в зависимости от концентрации изотопа 40К. Исходя из длительности периода полураспада и постоянной концентрации изотопа 40К в естественном калии, анализатор рассчитывает массовую долю калия хлористого в пробе анализируемого продукта при помощи встроенного программного обеспечения микроконтроллера. Встроенное программное обеспечение позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных.
Анализатор конструктивно состоит из измерительной камеры (детектор PD2OOB) и блока обработки и отображения информации (БОИ) микроконтроллера Росоп Lab.
Пломбирование осуществляется на задней панели корпуса микроконтроллера и на крышке измерительной камеры в месте ее крепления болтами.

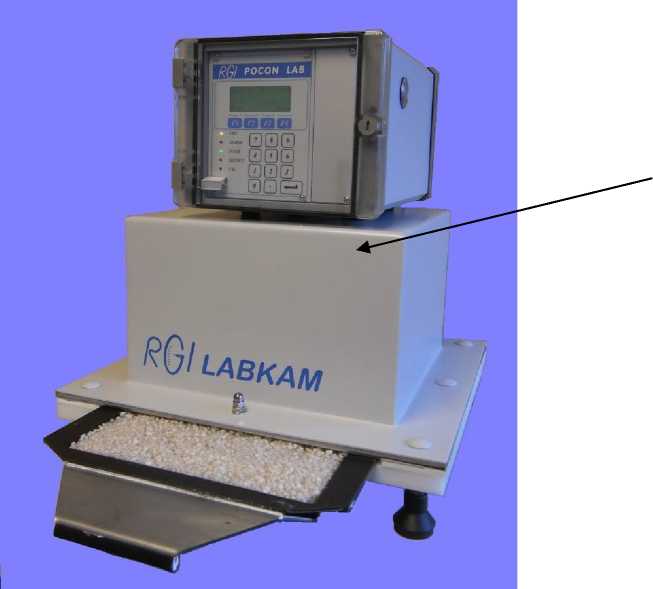

Общий вид анализатора представлен на рисунке 1.
Место нанесения клейм и наклеек
Рисунок 1 - Общий вид анализатора калия хлористого в минеральных солях RGI LABKAM
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) анализаторов приведены в таблице 1.
Уровень защиты ПО анализаторов «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик анализаторов.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Pocon-Lab |
|
Идентификационное наименование исполняемого файла |
- |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений массовой доли калия хлористого, % |
от 20,00 до 35,00 включ. от 93,00 до 98,00 включ. |
|
Диапазон показаний массовой доли калия хлористого, % |
от 0,00 до 100,00 включ. |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей абсолютной погрешности, %: - в диапазоне от 20,00 % до 35,00 % включ. - в диапазоне от 93,00 % до 98,00 % включ. |
0,20 0,25 |
|
Пределы допускаемой абсолютной погрешности, % |
±0,50 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Г абаритные размеры (ширина, высота, длина), мм: - измерительная камера |
360x240x360 |
|
- микроконтроллер |
190x160x270 |
|
- измерительная кювета |
260x203x10 |
|
Масса анализатора, кг: - измерительная камера |
11,0 |
|
- микроконтроллер |
4,1 |
|
- измерительная кювета |
1,3 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Параметры электрического питания: |
220 +3 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50+1 |
Знак утверждения типа
наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор калия хлористого в минеральных солях RGI LABKAM |
- |
1 шт. |
|
Измерительная кювета |
- |
1 шт. |
|
Кювета для корректировочных измерений |
- |
1 шт. |
|
Кабель для соединения с персональным компьютером |
- |
1 шт. |
|
Диск с программным обеспечением для Windows 2000/XP/ Win7/Win10 для отображения результатов измерений на персональном компьютере |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 119-223-2013 с изменением № 1 |
1 экз. |
|
Копия описания типа |
- |
1 экз. |
|
* Поставляется по заказу. | ||
Поверка
осуществляется по документу МП 119-223-2013 «ГСИ. Анализаторы калия хлористого в минеральных солях RGI LABKAM. Методика поверки» с изменением № 1, утвержденному ФГУП «УНИИМ» 30 мая 2019 г.
Основные средства поверки:
- стандартный образец (СО) состава калия хлористого флотационного марки «мелкий» (комплект 10) С - ГСО 8234-2003. 10-1: массовая доля хлористого калия 93,62 %, границы абсолютной погрешности аттестованного значения СО ±0,14 %; 10-2: массовая доля хлористого калия 96,26 %, границы абсолютной погрешности аттестованного значения
СО ±0,16 %; 10-3: массовая доля хлористого калия 97,63 %, границы абсолютной погрешности аттестованного значения СО ±0,15 %;
- СО состава сильвинита верхнекамского месторождения - ГСО 11115-2018, массовая доля калия хлористого от 23,00 до 32,00 %, границы допускаемых значений абсолютной погрешности аттестованного значения СО (Р=0,95) ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Техническая документация изготовителя RGI Industriemessgerate GmbH, Германия
