Анализаторы пыли MP 101M мод. MP 101-09
| Номер в ГРСИ РФ: | 58064-14 |
|---|---|
| Производитель / заявитель: | Фирма "Environnement S.A.", Франция |
|
58064-14: Описание типа
2019-58064-14.pdf
|
Скачать | 104.1 КБ |
Анализаторы пыли MP 101M модели MP 101-09 предназначены для измерения массовой концентрации пыли различного происхождения в атмосферном воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58064-14 |
| Действует | по 16.07.2024 |
| Наименование | Анализаторы пыли |
| Модель | MP 101M мод. MP 101-09 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 605d8065-5872-c6a2-20a4-8673fa4d6772 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Франция |
| Информация о сертификате | |
| Срок действия сертификата | 08.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1244 п. 02 от 08.08.2014 |
Производитель / Заявитель
Фирма "Environnement S.A.", ФРАНЦИЯ
Франция
Поверка
| Методика поверки / информация о поверке | МП-242-1619-2014 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 134 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
58064-14: Описание типа
2019-58064-14.pdf
|
Скачать | 104.1 КБ |
Описание типа
Назначение
Анализаторы пыли MP 101M модели MP 101-09 предназначены для измерения массовой концентрации пыли различного происхождения в атмосферном воздухе.
Описание
Принцип действия анализаторов пыли MP 101M модели MP 101-09 - радиоизотопный, основан на поглощении в - излучения частицами пыли, осаждёнными на фильтрующую ленту. В качестве источника в - излучения используется изотоп С 14. Пыль осаждается на фильтрующей ленте в результате прокачивания пробы воздуха насосом. Измерение интенсивности в — излучения, прошедшего через фильтрующую ленту, осуществляется с помощью встроенного в анализатор счётчика Гейгера-Мюллера.
Анализаторы позволяют проводить измерения массовой концентрации суммарных фракций взвешенных частиц в воздухе (TSP), а также могут оснащаться импакторами и циклонами для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).
Конструктивно анализаторы MP 101M модели MP 101-09 состоят из электронноизмерительного блока и внешнего насоса. Дополнительно анализаторы могут оснащаться оптическим блоком СРМ, предназначенным для индикации показаний массовой концентрации пыли (TSP, РМ10, РМ2.5, РМ1).
Анализаторы пыли MP 101M модели MP 101-09 оснащены аналоговыми выходами и цифровым интерфейсом RS-232.

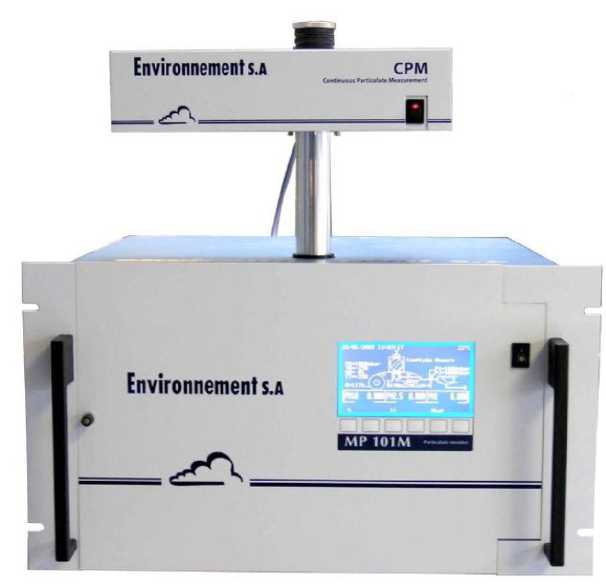

Рисунок 1 - Внешний вид анализаторов пыли MP 101M модели MP 101-09
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, сохранения результатов измерений, передачи результатов на внешние устройства и т.д. ПО идентифицируется путём вывода на экран номера версии (идентификационного номера). Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик анализаторов учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MP101 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.b |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли (TSP, РМ10, РМ2.5), мг/м3 |
от 0 до 10 |
|
Пределы допускаемой погрешности измерений массовой концентрации пыли (TSP, РМ10, РМ2.5), % - приведённой в поддиапазоне от 0 до 0,031) включ. мг/м3 - относительной в поддиапазоне св. 0,031) до 700 / 1000 ЕМФ (в зависимости от исполнения) |
±20 ±20 |
|
Объёмный расход отбираемой пробы, дм3/мин |
16,7 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода отбираемой пробы, % |
±5 |
|
1) Граница поддиапазона измерений приведена для объёма отобранной пробы не менее 4 м3. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- от сети переменного тока частотой (50±1) Гц, В |
230±23 |
|
Потребляемая мощность, В-А, не более |
300 |
|
Г абаритные размеры, мм, не более | |
|
- высота |
266 |
|
- ширина |
483 |
|
- длина |
360 |
|
Масса (аналитический блок), кг, не более |
16 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +40 |
|
- относительная влажность окружающего воздуха, % |
от 10 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
Знак утверждения типа
наносится на лицевую панель анализатора с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли MP 101M модели MP 101-09 |
- |
1 шт. |
|
Импактор РМ10 1) |
- |
1 шт. |
|
Циклон РМ2,5 1) |
- |
1 шт. |
|
Импактор РМ1 1) |
- |
1 шт. |
|
Блок СРМ 1) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 242-1619-2014 |
1 экз. |
|
1) Опционально. | ||
Поверка
осуществляется по документу МП 242-1619-2014 «Анализаторы пыли MP 101M. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» «31» марта 2014 г.
Основные средства поверки:
рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ № 425 от 07.12.2012 Министерства природных ресурсов и экологии Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного Регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Техническая документация изготовителя.
