Счетчики газа ротационные "ЭМИС-РГС 245"
| Номер в ГРСИ РФ: | 58089-14 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | АО "ЭМИС", г.Челябинск |
Счетчики газа ротационные «ЭМИС-РГС 245» (далее - счетчик) предназначены для измерения объемного расхода и объема газа при рабочих условиях, с возможностью измерений объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 58089-14 | ||||||||||||||||||
| Действует | по 17.06.2029 | ||||||||||||||||||
| Наименование | Счетчики газа ротационные | ||||||||||||||||||
| Модель | "ЭМИС-РГС 245" | ||||||||||||||||||
| Приказы |
№2737 от
12.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 16820c1e-bbaa-60a0-3cfe-ee4a2550ce09 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
| Год регистрации | 2014 | ||||||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1244 п. 30 от 08.08.2014 |
Производитель / Заявитель
АО «ЭМИС», РОССИЯ, 454112, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7; 456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1
Россия
Поверка
| Методика поверки / информация о поверке |
ЭР-245.000.000.00 МП Государственная система обеспечения единства измерений. Счетчики газа ротационные «ЭМИС-РГС 245». Методика поверки
(с 12.12.2025)
МЦКЛ.0133.МП Инструкция. Счетчики газа ротационные «ЭМИС-РГС 245». Методика поверки
(с 25.06.2014 по 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
2435
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2434 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 31.01.2026 |
Поверители
Скачать
|
58089-14: Описание типа
2024-58089-14-1.pdf
|
Скачать | 318.4 КБ | |
|
58089-14: Методика поверки
2023-mp58089-14.pdf
Файл устарел
|
Скачать | 2.9 MБ | |
|
58089-14: Описание типа
2025-58089-14.pdf
|
Скачать | 537.9 КБ | |
|
58089-14: Методика поверки
ЭР-245.000.000.00 МП
2025-mp58089-14.pdf
|
Скачать | 225.1 КБ | |
|
58089-14: Методика поверки
МЦКЛ.0133.МП
2023-mp58089-14-1.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Счетчики газа ротационные «ЭМИС-РГС 245» (далее - счетчик) предназначены для измерения объемного расхода и объема газа при рабочих условиях, с возможностью измерений объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа.
Описание
Счетчики состоят из первичного преобразователя (ПП), узла регистрации и индикации (УРИ) и могут дополнительно комплектоваться вычислителем с подключенными к нему измерительными датчиками температуры, давления и разности давлений.
ПП представляет собой измерительную камеру с измерительным механизмом и подводящим и отводящим патрубками.
Измерительный механизм выполнен в виде двух роторов, находящихся в зацеплении. Роторы приводятся во вращение потоком измеряемого газа, каждый их оборот соответствует прохождению фиксированного объема газа через ПП.
УРИ механически связан с ПП и обеспечивает показания объема газа при рабочих условиях нарастающим итогом на механическом индикаторном устройстве.
Имеются исполнения с импульсным электрическим выходом с применением датчиков активного или пассивного типа («геркон»), что реализует передачу измерительной информации (объем газа при рабочих условиях) через частотно-импульсный выходной сигнал на внешние устройства (исполнение без вычислителя) или вычислитель (исполнения с вычислителем ВВ1 и ВВ2).
Вычислитель осуществляет обработку выходного сигнала получаемого с УРИ, а также измерение и преобразование выходных сигналов получаемых с измерительных датчиков температуры и давления. Далее в соответствии с установленными алгоритмами (программное обеспечение) вычисляет объемный расход и объем газа, приведенного к стандартным условиям, а также массовый расход и массу газа прошедшего через счетчик. При комплектации счетчика датчиком разности давлений вычислитель также измеряет и преобразует выходной сигнал с него. Измеренные и вычисленные значения архивируются в энергонезависимой памяти вычислителя, отображаются на дисплее вычислителя и могут передаваться на внешние устройства через частотно-импульсный и/или цифровой выходной сигнал. Вычислители могут отличаться внешним видом и способом подключения датчиков: неразъемным (исполнение ВВ1) - отсутствует возможность отключения датчиков от вычислителя во время монтажа, эксплуатации и поверки счетчиков; разъемным (исполнение ВВ2) - с возможностью отключения (подключения) датчиков от вычислителя во время монтажа, эксплуатации и поверки счетчиков.
Счетчики имеют общепромышленное и взрывозащищенное исполнения.
На корпусе счетчика могут быть места для установки датчиков температуры и давления рабочей среды, а также места на присоединительных фланцах для установки датчика перепада давления. Если в корпус счетчика датчики давления, перепада давления и температуры не установлены, то места для установки закрыты резьбовыми заглушками. При этом установка датчиков давления и/или перепада давления также может осуществляться с помощью клапанного блока или дистанционно на трубопроводе.
В качестве датчиков температуры используются платиновые термопреобразователи сопротивления классов АА, А, и В (Pt100; Pt500; Pt1000; 100П; 500П; 1000П)
по ГОСТ 6651-2009. В качестве выходного сигнала от датчиков давления и разности давлений в счетчиках используется цифровой, или унифицированный аналоговый выходной сигнал силы, или напряжения постоянного тока.
Счетчик может быть установлен на вертикальном или горизонтальном участке трубопровода, присоединение к трубопроводу фланцевое. Прямые участки трубопровода до и после счетчика не требуются.
Для защиты от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа, допускается установка предохранительной шайбы с центральным отверстием.
Внешний вид счетчиков, места нанесения пломб поверителя и пломб изготовителя или организации, осуществляющей ремонт, показаны на рисунке 1.
Вычислитель может быть установлен непосредственно на УРИ или монтироваться дистанционно. В случае дистанционного монтажа вычислителя (для исполнений с вычислителем ВВ1 и ВВ2) крышка вычислителя, места присоединения датчиков температуры и давления, канал счета импульсов, а также ручка клапанного блока в открытом положении, место подключения датчика перепада давления, заглушки могут пломбироваться поставщиком газа после выполнения монтажных работ.
Счетчики (исполнения без вычислителя) обеспечивают выполнение следующих функций:
- измерение объемного расхода и объема газа при рабочих условиях, прошедшего через счетчик;
- отображение результатов измерений суммарного объема газа на механическом индикаторе;
- выдачу результатов измерений объема газа в виде низкочастотных (НЧ)
или высокочастотных (ВЧ) электрических импульсов (опция).
Счетчики (исполнения с вычислителем) дополнительно обеспечивают выполнение следующих функций:
- измерение (вычисление) объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы в соответствии с ГОСТ 2939-63, в соответствии с требованиями ГОСТ 8.740-2023 по методам, изложенным в ГСССД 8-79, ГСССД МР 113-03, ГОСТ 30319 (2,3)-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011,
ГСССД МР 134-2007. Для других газов, измерения (вычисления), выполняются при внесении в вычислитель данных о плотности измеряемой среды и коэффициента сжимаемости (при подключении или комплектации датчиками температуры и давления);
- измерение разности давлений на входе и выходе счетчика (при подключении или комплектации датчиком разности давлений);
- отображение измеренных и вычисленных значений, а также температуры и давления газа на дисплее вычислителя и температуры окружающей среды (опция);
- архивирование и хранение измеренных и вычисленных значений в энергонезависимой памяти вычислителя;
- передачу результатов измерений через частотно-импульсный и/или цифровой выходной сигнал на внешние устройства.

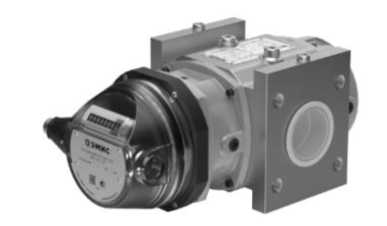

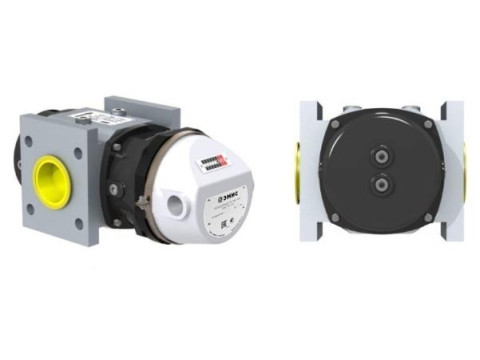

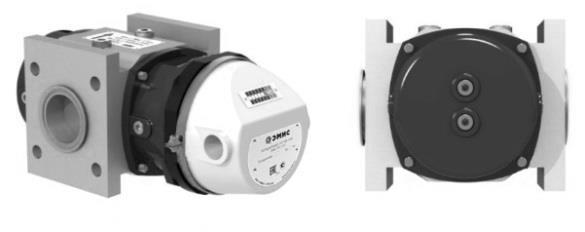

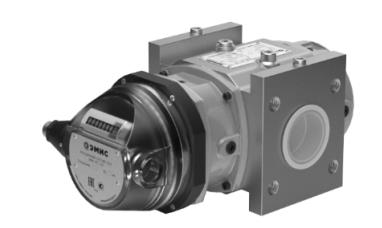

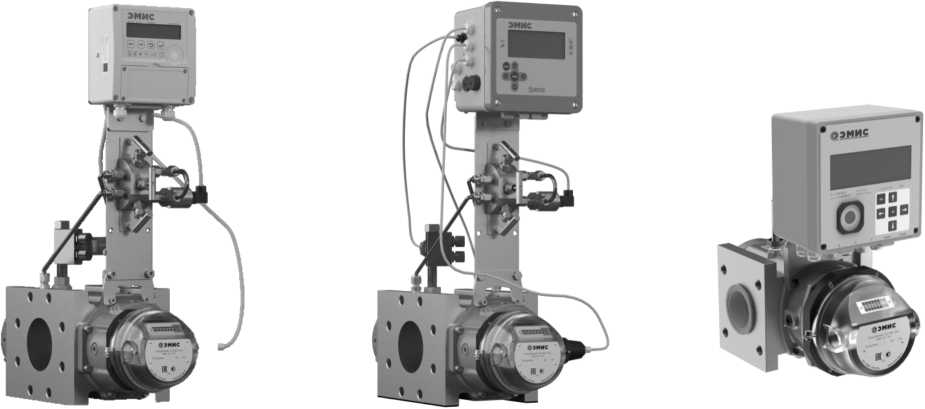

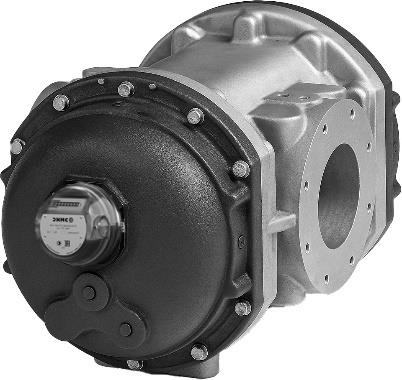

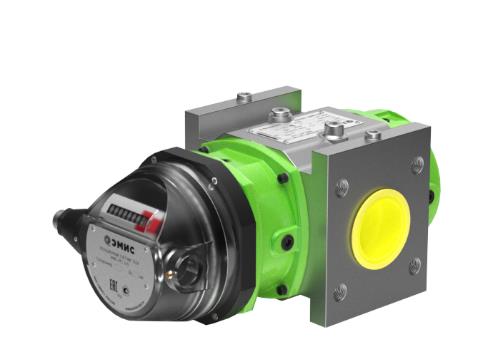

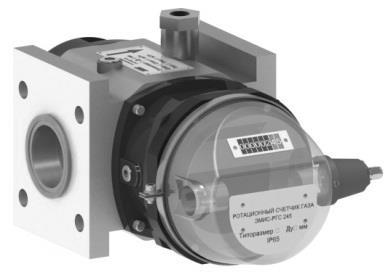

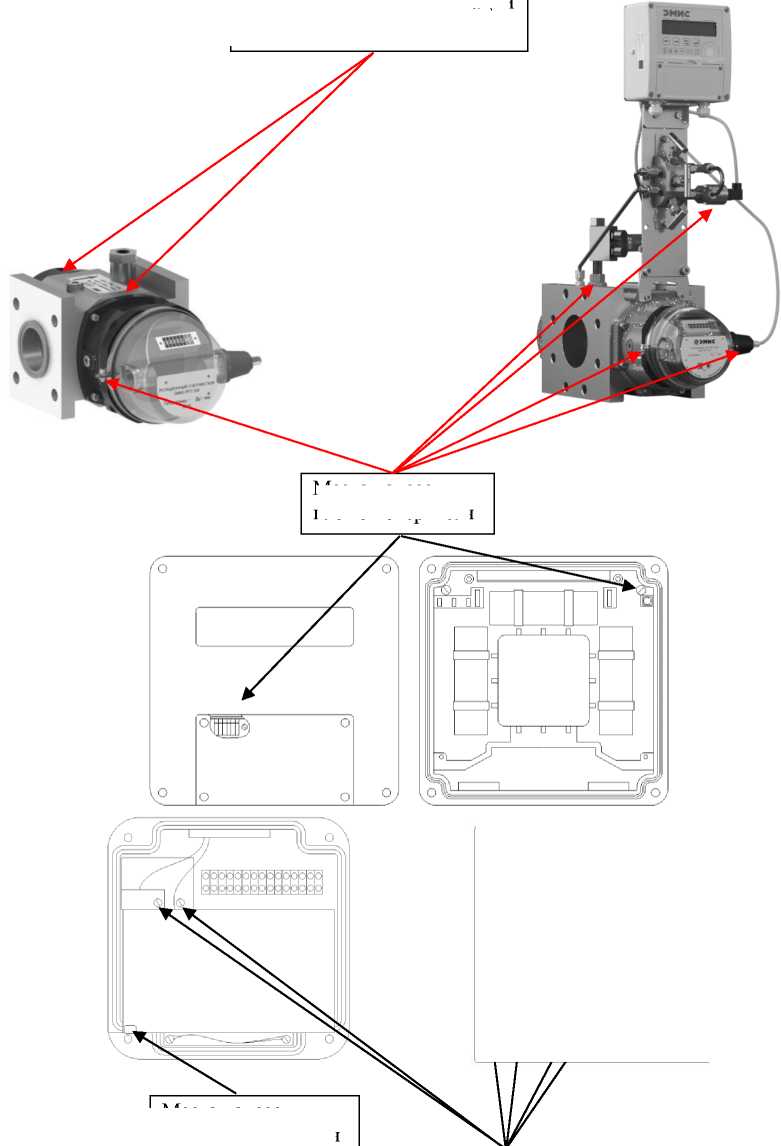

а) Общий вид счетчика (исполнения без вычислителя)

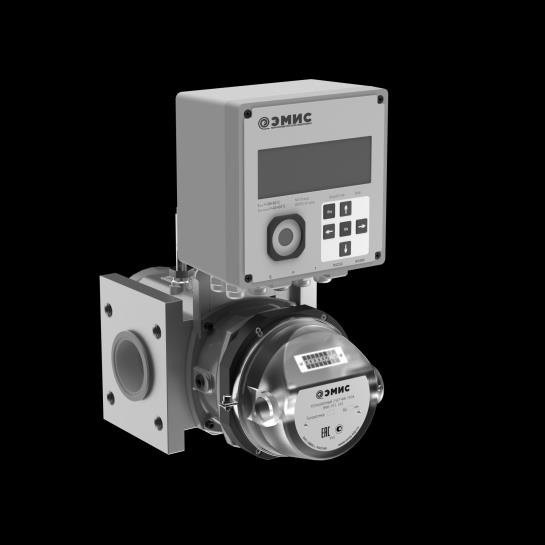

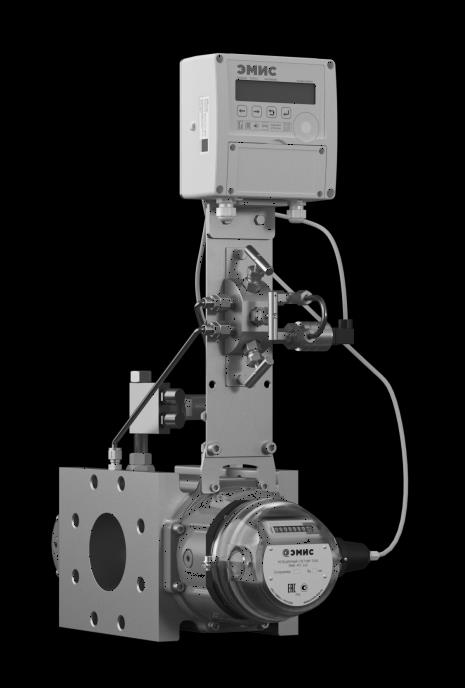

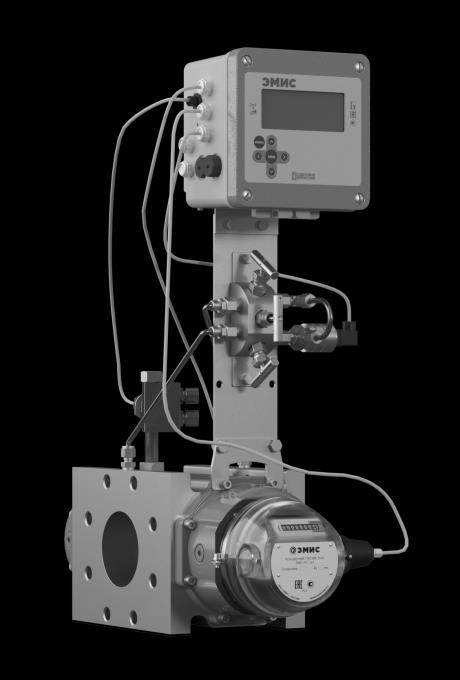

б) Общий вид счетчика (исполнения с вычислителем)

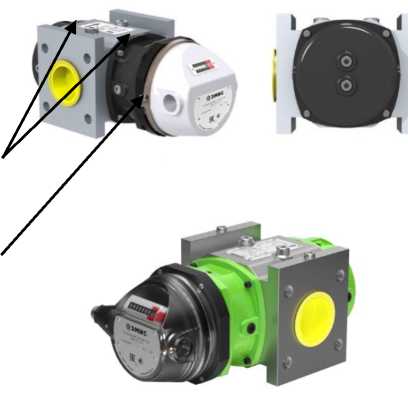

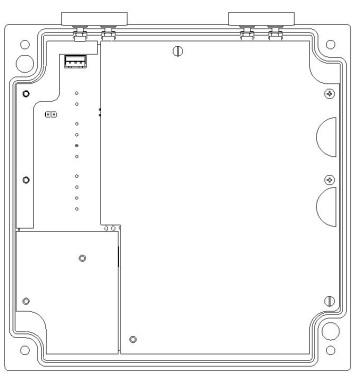

Места нанесения пломб изготовителя или организации осуществляющей ремонт
Места нанесения пломб поверителя
Места нанесения пломб изготовителя или организации осуществляющей ремонт
Места нанесения пломб поверителя
в) Места нанесения пломб поверителя и пломб изготовителя или организации осуществляющей ремонт
Рисунок 1 - Общий вид счетчиков и места нанесения пломб поверителя и пломб изготовителя или организации осуществляющей ремонт

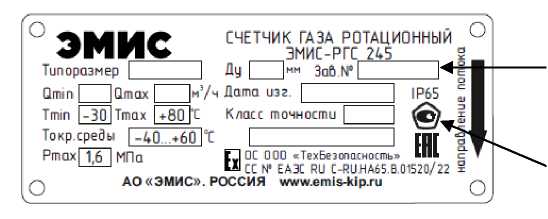

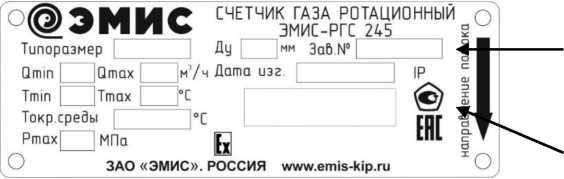

Знак утверждения типа и заводской номер счетчика наносятся на маркировочную табличку, которая расположена сверху на корпусе ПП, методом фотолитографии и полиграфическим способом в буквенно-числовом формате, места расположения показаны на рисунке 2.
Нанесение знака поверки на счетчик не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Места расположения знака утверждения типа и заводского номера счетчика на маркировочной табличке
Программное обеспечение
Исполнения счетчиков с вычислителем имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память вычислителя.
Данное ПО реализует:
- вычисление объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы, в соответствии с ГОСТ 2939-63 по методам, изложенным в ГСССД 8-79, ГСССД МР 113-03, ГОСТ 30319 (2,3)-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011, ГСССД МР 134-2007. Вычисления для других газов выполняются при внесении в вычислитель данных о плотности измеряемой среды и коэффициента сжимаемости;
- отображение измеренных и вычисленных значений на дисплее вычислителя;
- архивирование и хранение измеренных и вычисленных значений в энергонезависимой памяти вычислителя;
- формирование выходных сигналов для передачи на внешние устройства.
В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчика (после пломбировки вычислителя в соответствии с рисунком 1 в) исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.
Таблица 1 - Индикационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ER245 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.х* или 1.хх* |
|
Цифровой идентификатор |
- |
|
* х, хх - обозначение метрологически незначимой части П значения от 0 до 9 или от 00 до 99, указывается в паспорте счетчика. |
О, может принимать |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния встроенного ПО.
Технические характеристики
Метрологические и основные технические характеристики счетчиков приведены в таблицах 2 - 3.
Таблицы 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,4 до 16001) |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях2), % - в диапазоне Qmin < Q3) < Qt3) - в диапазоне Qt3) < Q3) < Qmax |
±0,9; ±1,2; ±1,5; ±1,7; ±1,9; ±2,0; ±2,3; ±2,5 ±0,6; ±0,75; ±0,9; ±1,0; ±1,5; ±1,7; ±2,0; ±2,3 |
|
Пределы допускаемой относительной погрешности измерения объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа2), % - в диапазоне Qmin < Q < Qt3) - в диапазоне Qt < Q < Qmax3) |
±1,0; ±1,4; ±1,7; ±2,0; ±2,1; ±2,5; ±3,0; ±4,0 ±1,0; ± 1,1; ±1,4; ±1,5; ±1,7; ±2,0; ±2,5; ±3,0 |
|
Диапазон измерений разности давлений, кПа |
от 0 до 404) |
|
Пределы допускаемой приведенной погрешности измерений разности давлений, % |
±0,25 |
|
Примечания: 1 - указаны минимальное и максимальное значение объемного расхода газа при рабочих условиях для всех исполнений счетчиков, конкретное значение Qmin (наименьший объемный расход) и Qmax (наибольший объемный расход) указываются в паспорте и зависят от номинального диаметра условного прохода; 2 - выбирается из ряда, конкретное значение указывается в паспорте на счетчик; 3 - Q - измеряемый объемный расход, м3/ч; Qt - переходный объемный расход, м3/ч (конкретное значение Qt указывается в паспорте и может принимать значения от 0,05 до 0,15 от Qmax); 4 - указаны минимальное и максимальное значение разности давлений при рабочих условиях для всех исполнений счетчиков, конкретный диапазон указывается в паспорте. | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр условного прохода DN, мм | |
|
- для счетчиков G10 |
25 |
|
- для счетчиков от G16 до G65 |
50 |
|
- для счетчиков от G100 до G160-80 |
80 |
|
- для счетчиков от G160-100 до G400-100 |
100 |
|
- для счетчиков от G400-150 до G650 |
150 |
|
- для счетчиков G1000 |
200 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Порог чувствительности, м3/ч |
от 0,03 до 1,00 |
|
Потери давление, кПа, не более1) |
3 |
|
Характеристики выходного НЧ импульсного электрического сигнала: - частота, Гц - амплитуда, В - цена импульса, м3/имп |
от 0 до 0,277 3,6 от 0,1 до 10,0 |
|
Характеристики выходного ВЧ импульсного электрического сигнала: - частота, Гц - амплитуда, В - цена импульса, м3/имп |
от 0 до 1000 от 12 до 24 от 0,000177 до 0,1970 |
|
Выходные сигналы (исполнение с вычислителем) |
RS 232/RS485; оптический интерфейс; частотноимпульсный; GSM/GPRS-модем, LoraWAN |
|
Параметры рабочей среды: - температура, °С - избыточное давление, МПа, не более |
от -30 до +80 1,6 |
|
Емкость счетного устройства (УРИ) - для счетчиков от G10 до G65 - для счетчиков от G100 до G650 - для счетчиков G1000 |
999999,99 9999999,9 99999999 |
|
Цена деления младшего разряда счетного устройства (УРИ) - для счетчиков от G10 до G65 - для счетчиков от G100 до G650 - для счетчиков G1000 |
0,002 0,02 0,2 |
|
Емкость дисплея вычислителя, м3 - для счетчиков с DN от 25 до 50 - для счетчиков с DN от 80 до 150 - для счетчиков с DN 200 |
999999,99 9999999,9 99999999 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха при температуре +35 °С, %, не более |
от -40 до +70 от 84 до 106,7 95 (без конденсации влаги) |
|
Параметры электропитания от источника постоянного тока (счетчики с активным НЧ импульсным выходом): - напряжение постоянного тока, В - потребляемая мощность, Вт, не более |
3,6 0,125 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электропитания от источника постоянного тока (счетчики с ВЧ импульсным выходом): - напряжение постоянного тока, В - потребляемая мощность, Вт, не более |
от 12 до 24 0,9 |
|
Параметры электропитания от источника постоянного тока (счетчики с вычислителем) - напряжение постоянного тока, В - потребляемая мощность, Вт, не более |
от 2,5 до 30 0,9 |
|
Маркировка взрывозащиты2): - исполнение Gbc - исполнение Ex |
II Gb c IIC T6 X 1Exia IIC T6...T3 Gb X 1Ex ib IIC T6...T3 Gb X |
|
Габаритные размеры |
в соответствии с руководством по эксплуатации на счетчик |
|
Масса, кг, не более |
250 |
|
Примечания: 1 - Потери давления счетчика на максимальном расходе при стандартных условиях и плотности 1,204 кг/м3. 2 - Для исполнений счетчиков без вычислителя. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на маркировочную табличку на корпусе счетчика и на титульные листы паспорта и руководства по эксплуатации счетчика.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ротационный ЭМИС-РГС 245 в исполнении согласно договора поставки |
- |
1 шт. |
|
Руководство по эксплуатации |
РГС 245.00.00.РЭ |
1 экз. |
|
Паспорт |
РГС 245.00.00.ПС |
1 экз. |
Сведения о методах измерений
приведены в Приложении Д документа «Руководство по эксплуатации. Счетчики газа ротационные «ЭМИС-РГС 245».
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в части п. 6.7.1
Приказ Росстандарта №1133 от 11.05.2022 «Об утверждении государственной
поверочной схемы для средств измерений объемного и массового расходов газа
Приказ Росстандарта № 472 от 10.03.2025 «Об утверждении Государственной
поверочной схемы для средств измерений разности давлений до 1405 Па»
ГОСТ 15528-86. Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения
ТУ 4213-048-14145564-2014 «Счетчики газа ротационные «ЭМИС-РГС 245»
Технические условия»
