Динамометры ДПУ
| Номер в ГРСИ РФ: | 58103-14 |
|---|---|
| Категория: | Динамометры |
| Производитель / заявитель: | ООО "Машприбор", г.Краснодар |
Динамометры ДПУ (далее - динамометры) предназначены для измерений статических сил растяжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58103-14 |
| Действует | по 15.07.2029 |
| Наименование | Динамометры |
| Модель | ДПУ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a44daabc-bb45-f935-6130-674538b5f8be |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 08.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1244 п. 44 от 08.08.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Машприбор» (ООО «Машприбор»), Краснодарский край, м.р-н Северский, с.п. Новодмитриевское, ст-ца Новодмитриевская
Россия
Поверка
| Методика поверки / информация о поверке | МП 2301-267-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4759
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4554 (96%) |
| Неуспешных поверок (СИ непригодно) | 205 (4 %) |
| Актуальность информации | 27.12.2025 |
Поверители
Скачать
|
58103-14: Описание типа
2024-58103-14.pdf
|
Скачать | 455 КБ | |
|
58103-14: Методика поверки
2024-mp58103-14.pdf
|
Скачать | 185.7 КБ |
Описание типа
Назначение
Динамометры ДПУ (далее - динамометры) предназначены для измерений статических сил растяжения.
Описание
Динамометр состоит из упругого элемента, отсчетного механизма, циферблата, защищенных корпусом, и устройств для приложения силы (серег).
Принцип действия динамометра основан на преобразовании действующей на него силовой нагрузки в деформацию упругого элемента силоизмерительного датчика, на котором установлено отсчетное устройство. Деформация упругого элемента приводит во вращение зубчатую пару отсчетного устройства. Вращение передается на указатель (стрелку), перемещающуюся относительно циферблата, для индикации результатов измерений.
Пять модификаций динамометров отличаются диапазонами измерений, пределами допускаемой погрешности, габаритными размерами и массой.

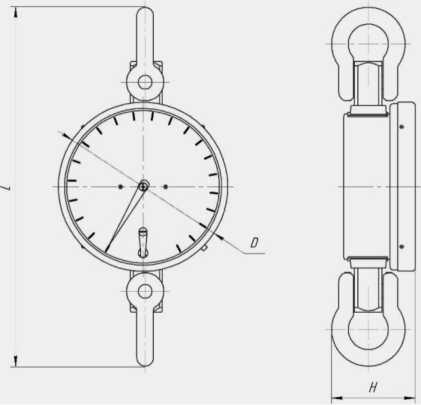

Рисунок 1 - Общий вид динамометров
ДПУ-20, ДПУ-50, ДПУ-100
Рисунок 2 - Общий вид динамометров
ДПУ-200, ДПУ-500
Маркировка динамометра производится на циферблате, защищенном прозрачным стеклом, на котором нанесены следующие данные:
- торговая марка изготовителя;
- модификация динамометра;
- знак утверждения типа;
- серийный номер.
В динамометре предусмотрена защита компонентов и предварительно установленных регулировок (регулировки чувствительности (юстировки)): вскрытие корпуса динамометра невозможно без нарушения пломбировки (рисунок 3).

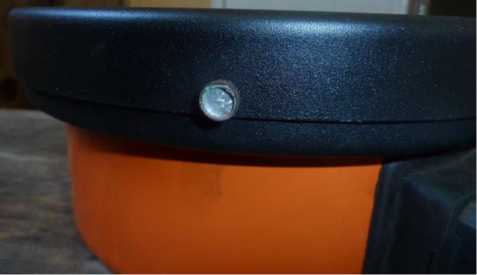

Рисунок 3 - Место пломбировки от несанкционированного доступа
Технические характеристики
Диапазон измерений силы, разрешающая способность и пределы допускаемой приведенной погрешности приведены в таблице 1.
Таблица 1
|
Обозначение |
Диапазон измерений силы, кН |
Разрешающая способность, кН |
Пределы допускаемой приведенной погрешности, % |
|
ДПУ-20 |
От 2 до 20 |
0,2 |
± 1 |
|
ДПУ-50 |
От 5 до 50 |
0,5 | |
|
ДПУ-100 |
От 10 до 100 |
1,0 | |
|
ДПУ-200 |
От 20 до 200 |
2,0 |
± 2 |
|
ДПУ-500 |
От 50 до 500 |
5,0 |
Габаритные размеры и масса динамометров приведены в таблице 2
Таблица 2
|
Обозначение |
Габаритные размеры (L, H, D), мм, не более |
Масса, кг, не более |
|
ДПУ-20 |
520, 120, 244 |
10 |
|
ДПУ-50 |
610, 135, 244 |
15 |
|
ДПУ-100 |
650, 155, 244 |
18 |
|
ДПУ-200 |
680, 135, 355 |
22 |
|
ДПУ-500 |
825, 155, 355 |
45 |
Условия эксплуатации:
- область нормальных значений температуры окружающего воздуха, °С................................................от минус 10 до + 40
- область нормальных значений относительной влажности, %................... от 45 до 85
Вероятность безотказной работы за 2000 часов.................................................0,9
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на циферблат фотохимическим способом.
Комплектность
|
Наименование |
Количество |
|
Динамометр ДПУ |
1 шт. |
|
Руководство по эксплуатации. ДПУ 7М.020.00 РЭ |
1 экз. |
|
Футляр |
1 шт. |
|
Методика поверки. МП 2301-267-2014 |
1 экз. |
Сведения о методах измерений
изложены руководстве по эксплуатации «Динамометры ДПУ. Руководство по эксплуатации» ДПУ 7М.020.00 РЭ.
Нормативные документы
ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы;
ТУ 4273-009 47469075-2014 Динамометры ДПУ. Технические условия.
