Эхолоты цифровые SOUTH SDE-28S

Назначение

Эхолоты цифровые SOUTH SDE-28S (далее - эхолоты) предназначены для измерений глубины акваторий и регистрации полученных данных на жидкокристаллическом дисплее.

Описание

Эхолот представляет собой промышленный прибор с цифровым выходом, включающий в себя блок приёмо-передающего устройства с функциями акустического зондирования и блок управления с функциями микропроцессорного вычислительного, запоминающего и регистрирующего устройства. Блок приёмо-передающего устройства состоит из пьезоэлектрического преобразователя и соединительного кабеля, заканчивающегося разъемом. Пьезокерамика преобразователя установлена в герметичном корпусе, выполненном из формованной резины или нержавеющей стали и имеет уретановое покрытие, через которое излучаются и принимаются ультразвуковые сигналы. Эхолот работает под управлением встроенной операционной системы WinXP, полностью совместимой с операционной системой Windows, что позволяет подключить выход прибора к стандартному ноутбуку. Эхолот может также подключаться к приемнику GPS для определения координат зоны измерения, кроме того, может использоваться для построения карт при гидрографической съемке дна.

Эхолот объединяет функции измерения, графической навигации данных позиционирования и получения данных о глубине акваторий.

Принцип определения глубины основан на измерении временного интервала между моментом излучения преобразователем зондирующего акустического импульса в направлении поверхности дна и моментом приема отраженного от дна эхосигнала.

Глубина H1, м, под рабочей поверхностью приемо-передающего устройства определяется эхолотом в соответствии с формулой 1:

Hi = V-t / 2, м,                               (1)

где V - средняя по глубине скорость звука, м/с;

t - измеряемое эхолотом время прохождения сигнала от рабочей поверхности преобразователя до дна и обратно, с.

Глубина от поверхности воды Н, м, определяется эхолотом с учетом вводимой оператором заглубления рабочей поверхности приемо-передающего устройства (h) по формуле 2:

H = H1 + h, м.                              (2)

Для вычисления текущего значения скорости звука используется опускаемый в воду замерный зонд. После вычисления расчетной величины она вводится в блок управления.

В случае использования для расчета скорости звука данных о температуре и солености воды, они вводятся непосредственно в блок управления для вычисления скорости звука по специальной программе.

Общий вид составных частей эхолота представлен на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и серийного номера приведены на рисунке 1.

Место нанесения серийного номера

Место нанесения знака утверждения типа

Место пломбирования от несанкционирован ного доступа

Рисунок 1 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и серийного номера

Серийный номер наносится на табличку, расположенную сбоку корпуса блока управления, способом лазерной гравировки. Формат нанесения серийного номера - буквенноцифровой. Нанесение знака поверки на средство измерений не предусмотрено.

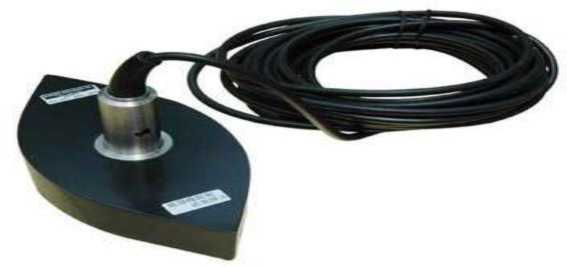

Рисунок 2 - Блок приёмо-передающего устройства

Программное обеспечение

Встроенное программное обеспечение (ПО) эхолота представлено программами EchoSounder SDE-28S и Power Nav, обеспечивающими измерение, запись, воспроизведение и хранение полученной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010.

Ограничение доступа к метрологически значимой части ПО обеспечивается установкой аппаратного ключа защиты, исключающим возможность несанкционированной модификации, загрузки, считывания из памяти СИ, удаления или иных преднамеренных и непреднамеренных изменений, которые могут привести к искажениям результатов измерений. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на табличку, расположенную на корпусе блока управления, способом лазерной гравировки, на титульный лист паспорта SDE-28S ПС типографским способом в левом верхнем углу.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в части 1 «Вступление» документа SDE-28S РЭ «Эхолот цифровой SOUTH SDE-28S. Руководство по эксплуатации».

Нормативные документы

Техническая документация фирмы South Surveying & Mapping Instrument Co.
