Преобразователи давления ДХС 514
| Номер в ГРСИ РФ: | 58200-14 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Преобразователи давления ДХС 514 (далее - преобразователи) предназначены для измерения акустических давлений в среде газообразного азота и воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58200-14 |
| Действует | по 26.07.2029 |
| Наименование | Преобразователи давления |
| Модель | ДХС 514 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 752603c0-296d-de13-e2e2-e7da3b2d4c88 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 20.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1286 п. 35 от 20.08.2014 |
Производитель / Заявитель
Акционерное общество «Научно-исследовательский институт физических измерений»(АО «НИИФИ»), г. Пенза
Россия
Поверка
| Методика поверки / информация о поверке | Bm 2.832.514МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 620 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
58200-14: Описание типа
2019-58200-14.pdf
|
Скачать | 607.7 КБ | |
|
58200-14: Методика поверки
2022-mp58200-14.pdf
|
Скачать | 193.3 КБ |
Описание типа
Назначение
Преобразователи давления ДХС 514 (далее - преобразователи) предназначены для измерения акустических давлений в среде газообразного азота и воздуха.
Описание
Преобразователь состоит из чувствительного элемента и согласующего устройства. Принцип работы преобразователя основан на возникновении знакопеременных зарядов на поверхности пьезоэлементов под действием звукового давления, которое воспринимается мембраной чувствительного элемента и передается на пьезоэлемент. Для уменьшения влияния вибрации на показания преобразователей встречно с рабочим пьезоэлементом включен компенсирующий элемент, который воспринимает только воздействие вибрации. Регулирование коэффициента преобразования осуществляется за счет подбора и установки резисторов на плате согласующего устройства преобразователя.
Общий вид преобразователя давления ДХС 514 представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей давления ДХС 514

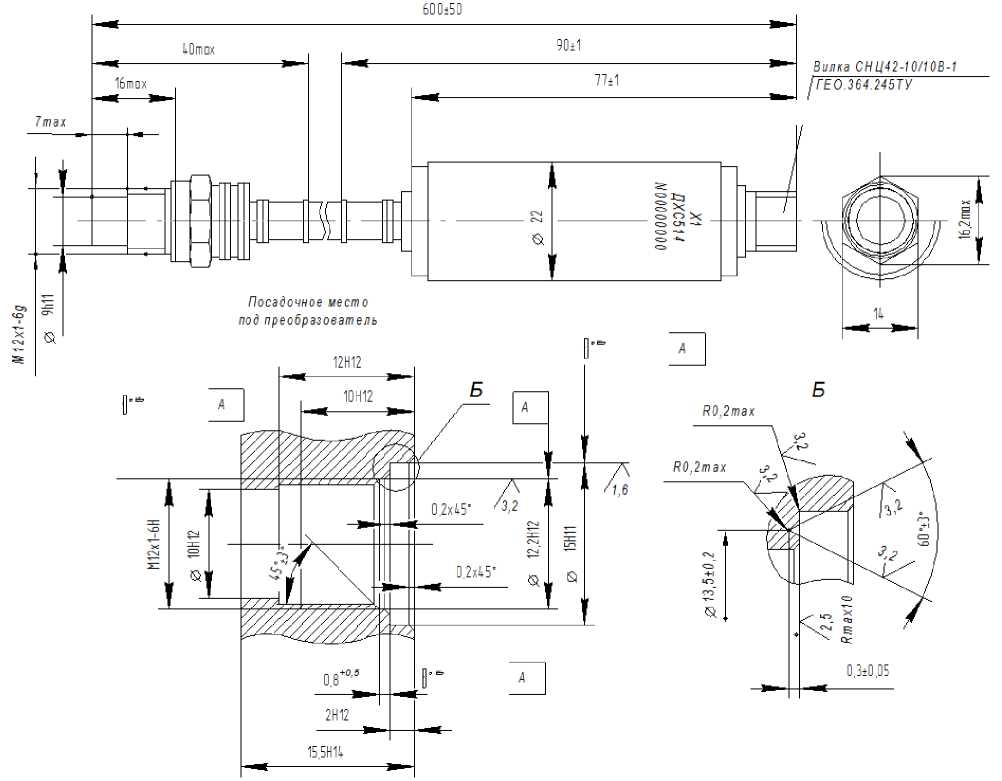

Габаритно-установочные размеры преобразователя давления ДХС 514 представлены на рисунке 2.
Рисунок 2 - Габаритно-установочные размеры преобразователя давления ДХС 514
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и технические характеристики преобразователей давления ДХС 514 представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений акустических давлений в диапазоне частот от 32 до 10000 Гц, дБ (Па) |
от 125 до 185 (от 35,56 до 35480) |
|
Коэффициент преобразования на частоте (1000±5) Гц в нормальных условиях, мкВ/Па (мВ/кгс^см2), для ис- | |
|
полнения: | |
|
ДХС 514 |
140±45 (14000±4500) |
|
ДХС 514-01 |
140±45 (14000±4500) |
|
ДХС 514-02 |
110±15 (11000±1500) |
|
ДХС 514-03 |
125±15 (12500±1500) |
|
ДХС 514-04 |
140±15 (14000±1500) |
|
ДХС 514-05 |
155±15 (15500±1500) |
|
ДХС 514-06 |
170±15 (17000±1500) |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Виброэквивалент, дБ/м^с-2 (Па/м^с-2), не более: ДХС 514, в частотном диапазоне от 32 до 5000 Гц ДХС 514-01, в частотном диапазоне от 32 до 100 Гц ДХС 514-02, в частотном диапазоне от 100 до 5000 Гц ДХС 514-03, ДХС 514-04, ДХС 514-05, ДХС 514-06, в частотном диапазоне от 32 до 5000 Гц |
88 (0,5) 83 (0,28) 73 (0,089) 88 (0,5) |
|
Диапазон абсолютного медленноменяющегося давления рабочей среды, Па (кгс/см2) |
от 0,01-105 до 2-105 (от 0,01 от 2) |
|
Пределы относительной основной погрешности преобразователя с доверительной вероятностью 0,95, дБ (%) |
от - 1 до + 1 (от - 12 до + 12) |
|
Неравномерность амплитудно-частотной характеристики дБ (%): в частотном диапазоне от 32 до 8000 Гц в частотном диапазоне от 8000 до 10000 Гц |
от - 2 до + 2 (от - 20,6 до + 25,9) от - 6 до + 6 (от - 50 до + 99,5) |
|
Коэффициент влияния медленноменяющегося (абсолютного) давления в диапазоне от 0,01405 до 2405 Па (от 0,01 до 2 кгс/см2) на коэффициент преобразования |
от 0,8 до 1,4 |
|
Коэффициент влияния температуры рабочей среды на коэффициент преобразования: ДХС 514, ДХС 514-02, ДХС 514-03, ДХС 514-04, ДХС 514-05, ДХС 514-06 от (25±10) °С до минус 180 °С ДХС 514-01 от (25±10) °С до минус 60 °С |
от 0,4 до 1,1 от 0,5 до 1,1 |
|
ДХС 514, ДХС 514-02, ДХС 514-03, ДХС 514-04, ДХС 514-05, ДХС 514-06 от (25±10) °С до 200 °С ДХС 514-01 от (25±10) °С до 100 °С |
от 0,8 до 1,2 от 0,8 до 1,2 |
|
Напряжение питания преобразователя от источника постоянного тока, В |
±(от 7,5 до 13,2) |
|
Потребляемый ток, мА, не более |
3 |
|
Длина с кабельной перемычкой для всех исполнений ДХС 514, мм, не более Установочная резьба для всех исполнений ДХС 514 |
600±50 М12х1,0-6д |
|
Масса, кг, не более |
0,2 |
Знак утверждения типа
наносится типографским способом на эксплуатационную документацию.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
Преобразователь давления ДХС 514 |
1 шт. |
|
Прокладка 12х15х1 ГОСТ 19752-84 |
2 шт. (поставляется с преобразователем давления ДХС 514, ДХС 514-02, ДХС 514-03, ДХС 514-04, ДХС 514-05,ДХС 514-06) |
|
Формуляр Вт 2.832.514 ФО |
1 экз. |
|
Техническое описание и инструкция по эксплуатации Вт 2.832.514 ТО |
1 экз. |
|
Методика поверки Вт 2.832.514МП. |
1 экз. |
Поверка
осуществляется по документу Вт 2.832.514МП «Преобразователи давления ДХС 514. Методика поверки», утвержденному ОАО «НИИФИ» 16.06.2014.
Основные средства поверки:
- штангенциркуль ШЦ-Ш (госреестр № 32368, диапазон: от 0 до 1000 м, погрешность -0,1%);
- весы настольные циферблатные ВНЦ-2м (госреестр № 17132-98, диапазон измерений (10 - 2000) г; погрешность ± 3 г),
- комбинированный прибор Ц-4313 (госреестр № 2846-72, напряжение постоянного тока от 75 мВ до 600 В, основная погрешность ±1,5 %);
- источник напряжения постоянного тока Б5-8 (госреестр № 6383-77, диапазон регулирования выходного напряжения от 2 до 50 В, основная погрешность установки выходного напряжения ±3 %);
- милливольтметр В3-33 (госреестр № 3582-73, входное сопротивление на частоте 1 кГц не менее 2 МОм; основная погрешность в диапазоне частот от 55 до 10000 Гц в пределах ±1,5 %, от 10 до 55 Гц в пределах ±2,5 %);
- магазин емкости Р-5025 (госреестр № 5395-76, рабочий диапазон частот 40 - 2000 -10000 Гц; пределы измерения емкости от 110 пФ до 1,111 мкФ, класс точности 0,1-0,5);
- осциллограф универсальный С1-83 (госреестр № 6979-86, диапазон измеряемых напряжений от 400 мкВ до 200 В, диапазон временных интервалов от 400 нс до 20 с, погрешность измерения амплитуд синусоидальных сигналов в пределах ±12 %);
- генератор сигналов низкочастотный Г3-56/1 (госреестр № 3173-72, диапазон частот от 20 до 200000 Гц; основная погрешность не превышает ±(1,0 + 50/£н) % в диапазоне частот от 200 Гц до 20 кГц ±(2,0 +50/£н) % в диапазоне 20 - 200 Гц, где fH - номинальное значение частоты по шкале герметичности);
- усилитель измерительный низкочастотный У4-28 (госреестр № 4381-74, диапазон усиливаемых частот от 20 до 1 МГц, коэффициент усиления 1; 2,5; 10; погрешность не более ±0,3 %);
- измерительный усилитель модели 2607 (госреестр № 7106-79, диапазон измерений от Э3 мВ до 300 В, погрешность ± 0,1 дБ);
- предусилитель микрофонный модели 2619 (госреестр № 7160-79, диапазон звуковых давлений (29-160) дБ, погрешность ±0,3 дБ);
- капсюль измерительный конденсаторных микрофонов модели 4134 (госреестр № 7148-79, диапазон звуковых давлений (29-160) дБ, погрешность ±0,3 дБ);
- измеритель нелинейных искажений автоматический С6-11 (госреестр № 9081-83, диапазон частот от 20 Гц до 200 кГц; основная погрешность не более ±(0,1 Кгк + 0,1%));
- акселерометр АВС 034 (госреестр № 5821-77, чувствительность не менее 0,9 мВ^с2/м; диапазон рабочих частот 20 - 20000 Гц; погрешность по чувствительности не более ±5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Технические условия Вт 2.832.514 ТУ
