Системы для поверки ТСКБМ
| Номер в ГРСИ РФ: | 58303-14 |
|---|---|
| Производитель / заявитель: | ЗАО "Нейроком", г.Москва |
Системы для поверки ТСКБМ предназначены для воспроизведения последовательности импульсов кожно-гальванической реакции (импульсов КГР) с заданными интервалами времени для дальнейшей передачи их на вход систем телемеханических контроля бодрствования машиниста ТСКБМ.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 58303-14 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Системы для поверки | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТСКБМ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2e83d25d-60f1-da8f-3c32-d5ac2020ece2 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2014 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 1296 п. 16 от 25.08.2014 |
Производитель / Заявитель
ЗАО "Нейроком", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | МП 21.Д4-14 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 601 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
58303-14: Описание типа
2021-58303-14.pdf
|
Скачать | 334.4 КБ | |
|
58303-14: Методика поверки
2021-mp58303-14.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Системы для поверки ТСКБМ предназначены для воспроизведения последовательности импульсов кожно-гальванической реакции (импульсов КГР) с заданными интервалами времени для дальнейшей передачи их на вход систем телемеханических контроля бодрствования машиниста ТСКБМ.
Описание
Принцип действия системы для поверки ТСКБМ основан на воспроизведении последовательности импульсов кожно-гальванической реакции (импульсов КГР) с заданными интервалами времени между импульсами.
Конструктивно система для поверки ТСКБМ состоит из двух блоков ТИ-ТСКБМ, ТС-ТСКБМ и управляющего компьютера. Блок ТИ-ТСКБМ предназначен для сопряжения блока ТС-ТСКБМ с портами компьютера. В блоке ТС-ТСКБМ воспроизводятся последовательности импульсов кожно-гальванической реакции (импульсов КГР) с заданными интервалами. Система для поверки ТСКБМ под управлением программы KGR2.exe формирует импульсы КГР на электродах экранированного отсека блока ТС-ТСКБМ. Импульсы КГР представляют собой изменение сопротивления и формируются путем ступенчатых приращений сопротивления.
Интервал между импульсами КГР определяется программой и лежит в диапазоне от 45 до 65 с.
Нанесение знака поверки не предусмотрено.
Общий вид системы для поверки ТСКБМ и места пломбировки от несанкционированного доступа представлены на рисунках 1-2.

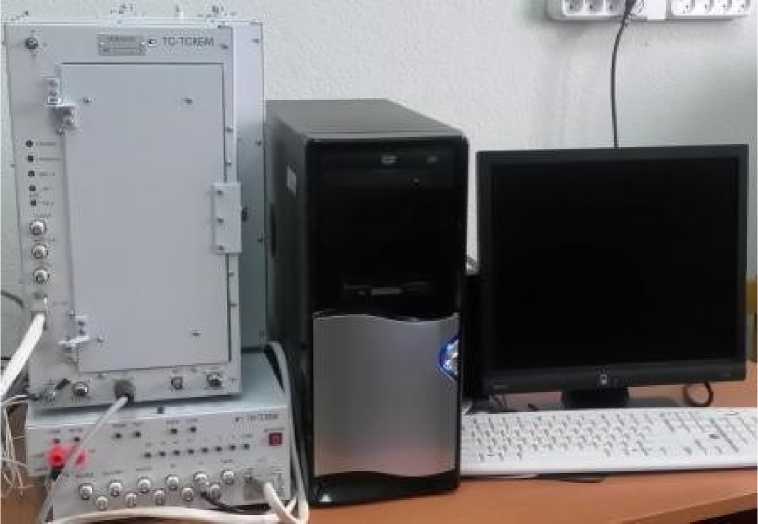

Рисунок 1 - Система для поверки ТСКБМ.
Место нанесения знака утверждения типа

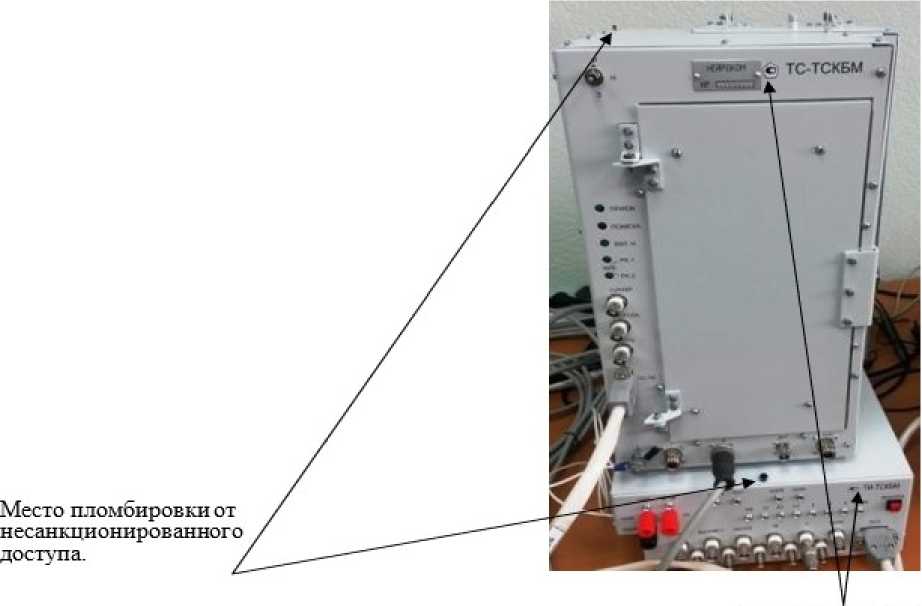

Рисунок 2 - Схема маркировки.
Программное обеспечение
Системы для поверки ТСКБМ имеют автономное программное обеспечение, которое используется для обработки результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KGR2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблицы 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых интервалов импульсов КГР, с |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности воспроизведения значений интервалов импульсов КГР, с |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Базовые уровни для формирования импульсов КГР, кОм |
5; 250; 12500 |
|
Электропитание: сеть переменного тока, В |
220+22/-33 |
|
Потребляемая мощность, ВхА, не более |
600 |
|
Габаритные размеры, мм, не более: блока ТС-ТСКБМ блока ТИ-ТСКБМ |
280x400x310 280x320x130 |
|
Масса, кг, не более: блока ТС-ТСКБМ блока ТИ-ТСКБМ |
5 3 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность при 25 °С, %, не более |
от 10 до 35 80 |
|
Условия хранения: температура окружающей среды, °С относительная влажность при 25 °С, %, не более |
от 5 до 40 80 |
|
Средний срок службы, лет, не менее |
15 |
|
Гарантийный срок эксплуатации, год, не менее |
3 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель блока ТС-ТСКБМ, блока ТИ-ТСКБМ методом наклеивания.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок ТС-ТСКБМ |
НКРМ.468354.000-01 |
1 шт. |
|
Компьютер в составе: |
— |
— |
|
Системный блок |
— |
1 шт. |
|
Монитор |
— |
1 шт. |
|
Клавиатура |
— |
1 шт. |
|
Манипулятор мышь |
— |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Блок ТИ-ТСКБМ |
НКРМ.468353.001 |
1 шт. |
|
Комплект кабелей в составе: |
— |
— |
|
Кабель (позиция 5) |
НКРМ.685661.001 |
1 шт. |
|
Кабель (позиция 10) |
НКРМ.685623.014 |
1 шт. |
|
Кабель питания |
— |
1 шт. |
|
Кабель сетевой |
SCZ-1 (220 В) |
1 шт. |
|
Кабель сетевой (позиция 19) |
— |
1 шт. |
|
Провод заземления |
НКРМ.685611-010 |
4 шт. |
|
Кабель LPT-порта SCB138 |
— |
1 шт. |
|
Шнур интерфейсный |
DB9F-DB9M |
2 шт. |
|
Кабель питания для монитора и системного блока |
— |
2 шт. |
|
Система СП-ТСКБМ. Руководство по эксплуатации |
НКРМ.466429.000-01.01 РЭ |
1 экз. |
|
Программное обеспечение. Компакт диск |
НКРМ.00077-01 96 |
1 шт. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации НКРМ.466429.000-01.01 РЭ «Система для поверки ТСКБМ», раздел «2.4 Работа с системой СП-ТСКБМ».
Нормативные документы
Государственная поверочная схема для средств измерений времени и частоты, утвержденная Министерством промышленности и торговли Российской Федерации Федеральным агентством по техническому регулированию и метрологии (Приказ от 31 июля 2018 г. № 1621).
Техническая документация АО «НЕЙРОКОМ»
