Счетчики крыльчатые холодной воды, холодной и горячей воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ (хол. воды), ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ (хол. и гор. воды)
| Номер в ГРСИ РФ: | 58329-14 |
|---|---|
| Производитель / заявитель: | ООО "Спецтехприбор", г.Сергиев Посад |
Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ предназначены для измерений объема холодной воды по СанПиН 2.1.4.1074-2001 и сетевой воды по СНиП 41-02-2003, протекающей по трубопроводу при температуре от плюс 5 оС до плюс 50/90 оС при давлении не более 1,6 МПа (16 кгс/см2).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58329-14 |
| Действует | по 23.05.2024 |
| Наименование | Счетчики крыльчатые холодной воды, холодной и горячей воды |
| Модель | ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ (хол. воды), ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ (хол. и гор. воды) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 837b96e7-e2a3-3fd3-d9fc-902260a9ac20 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 29.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1303 п. 04 от 29.08.2014 |
Производитель / Заявитель
ООО "Спецтехприбор", г.Москва; ООО "ПО "Спецтехприбор", г.Москва (срок свидетельства: 29.08.2019 г.)
Россия
Поверка
| Методика поверки / информация о поверке | МИ 1592-99 |
| Межповерочный интервал / Периодичность поверки |
4 года
для гор воды
6 лет
для хол воды
6 лет
с 2016 г. - все 6 лет
|
| Зарегистрировано поверок |
42374
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 42132 (99%) |
| Неуспешных поверок (СИ непригодно) | 242 (1 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
58329-14: Описание типа
2022-58329-14.pdf
|
Скачать | 889.7 КБ | |
|
58329-14: Методика поверки
2022-mp58329-14.pdf
|
Скачать | 62.6 КБ |
Описание типа
Назначение
Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ предназначены для измерений объема холодной воды по СанПиН 2.1.4.1074-2001 и сетевой воды по СНиП 41-02-2003, протекающей по трубопроводу при температуре от плюс 5 до плюс 50/90 оС при давлении не более 1,6 МПа (16 кгс/см2).
Описание
Принцип действия счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков крыльчатых через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчики крыльчатые.
Конструктивно счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращение крыльчатки вода попадает в верхнюю часть измерительной камеры и далее в выходной патрубок. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Последняя связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчика. Счетчики с импульсным выходом ВДХ-15ИМ, ВДХ-20ИМ, ВДГ-15ИМ, ВДГ-20ИМ кроме того имеют счетный механизм с магнитоуправляемым контактом (герконом) и выдают импульсы (при подключении к вычислителю, регистратору или другим совместимым устройствам).
Общий вид счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ представлен на рисунке 1.

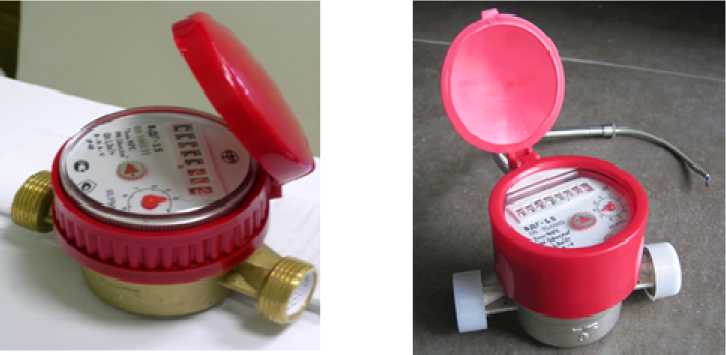

Рисунок 1 - Общий вид счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ
Пломбирование от несанкционированного доступа счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика крыльчатого холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ посредством проволоки неразъемного хомута, проведенной через специальные отверстия, соединяющие измерительную камеру и счетный механизм. Место пломбировки счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ представлено на рисунке 2.1^^^^И^^^^^^^^НН^^^^^Н1^^^^^^НВ

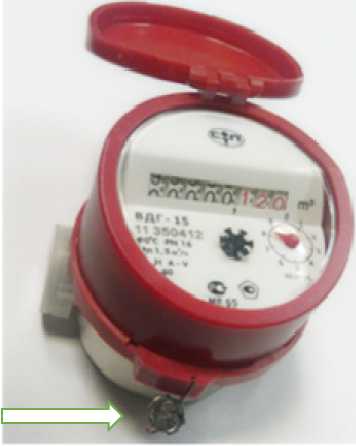

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальный диаметр |
DN15 |
DN20 |
|
Наименьший расход воды, м3/ч |
0,03 |
0,05 |
|
Переходный расход воды, м3/ч - класс В - класс А |
0,12 0,15 |
0,20 0,25 |
|
Номинальный расход воды, м3/ч |
1,5 |
2,5 |
|
Наибольший расход воды, м3/ч |
3,0 |
5,0 |
|
Порог чувствительности, м3/ч |
0,012 |
0,02 |
|
Пределы допускаемой относительной погрешности счетчика при измерении объема в диапазоне расходов, %: - от наименьшего до переходного - от переходного до наибольшего |
± 5 ± 2 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальный диаметр |
DN15 |
DN20 |
|
Измеряемая среда |
вода по СанПиН 2.1.4.1074-2001, сетевая вода по СНиП 41-02-2003 | |
|
Наименьшая цена деления, м3 |
0,0001 | |
|
Емкость указателя счетного механизма, м3 |
99 999,9999 | |
|
Вес одного импульса, л/имп (м3/имп) |
1 (0,001) | |
|
Потеря давления, МПа, не более |
0,1 | |
|
Диапазон температуры измеряемой среды, °С: - счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ - счетчиков крыльчатых холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ |
от +5 до +50 от +5 до +90 | |
|
Масса, кг, не более |
0,45 (0,35) |
0,6 |
|
Габаритные размеры, мм, не более: - длина - высота - ширина |
110 (80) 70 (70) 80 (80) |
130 70 80 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха , % |
от +5 до +60 до 80 | |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 100000 | |
Знак утверждения типа
наносится на шкалу счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ офсетным способом и в верхний правый угол титульных листов эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-
|
20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВД |
1Г-20М, ВДГ-20ИМ | ||
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик холодной воды |
ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ |
1 шт. |
В соответствии с заказом |
|
Счетчик холодной и горячей воды |
ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ |
1 шт. |
В соответствии с заказом |
|
Паспорт |
4213-007-26240658 ПС |
1 экз. | |
|
Руководство по эксплуатации |
4213-007-26240658 РЭ |
1 экз. |
На партию не менее 10 шт. или по требованию заказчика |
|
Штуцер |
2 шт. | ||
|
Гайка |
2 шт. | ||
|
Прокладка |
2 шт. | ||
Поверка
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основное средство поверки:
- установка поверочная для поверки счетчиков воды УП-250, диапазон измерения расхода от 0,03 до 600 м3/ч, пределы допускаемой относительной погрешности установки при методе измерения объема равны ± 0,2 % (Госреестр № 28668-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков крыльчатых холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ, а также на свинцовую (пластмассовую) пломбу в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ТУ 4213-007-26240658-14 Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ. Технические условия
