Измерители вибрации многоканальные АСТД-2М
| Номер в ГРСИ РФ: | 58512-14 |
|---|---|
| Производитель / заявитель: | ООО "Торговый дом "Технекон", г.Москва |
Измерители вибрации многоканальные АСТД-2М (далее измерители) предназначены для измерения параметров виброускорения, виброскорости и относительного перемещения, а также частоты вращения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58512-14 |
| Действует | по 24.07.2029 |
| Наименование | Измерители вибрации многоканальные |
| Модель | АСТД-2М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 91076f37-2fef-9036-1e2a-e5ebdd60cc2e |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 25.09.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1377 п. 34 от 25.09.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Торговый дом «Технекон» (ООО «ТД «Технекон»), г. Москва.
Россия
Поверка
| Методика поверки / информация о поверке | КЕДР.468266.003 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 796 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
58512-14: Описание типа
2024-58512-14.pdf
|
Скачать | 618.2 КБ | |
|
58512-14: Методика поверки
2024-mp58512-14.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Измерители вибрации многоканальные АСТД-2М (далее измерители) предназначены для измерения параметров виброускорения, виброскорости и относительного перемещения, а также частоты вращения.
Описание
Принцип действия измерителя основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.
Измеритель имеет до 16 каналов измерения виброускорения, виброскорости и относительного перемещения и до 3 каналов измерения частоты вращения. Измеритель имеет цифровой выход через интерфейс RS-422/RS-485 и четыре дискретных выхода контроля и сигнализации: состояние измерителя, режим работы измерителя, предупредительная
сигнализация, аварийная сигнализация.
Измеритель осуществляет виброконтроль оборудования посредством измерения и вычисления параметров вибрации (среднее квадратическое значение, амплитудное значение, размах, среднее значение, пик-фактор) и сравнения полученных данных с допустимыми уровнями (уставками).
Измеритель представляет собой виброизмерительную контрольно-сигнальную систему, состоящую из первичных преобразователей (датчиков) абсолютной и относительной вибрации (акселерометры и вихретоковые преобразователи), датчиков частоты вращения (вихретоковые преобразователи, индуктивные датчики), устройств преобразования и согласования сигналов, преобразователей измерительных напряжение-ток и напряжение-напряжение и вторичного виброизмерительного преобразователя СТД-3168.
Структурная схема измерителя вибрации многоканального АСТД-2М приведена на рисунке 1.
Блок питания взрывоза щищенный
Сигналы от внешних вибропреобразователей, а также сигналы постоянного и переменного напряжения от внешней аппаратуры измерений вибрации
Преобразователь .
измерительный напряжение - ток, •
напряжение - напряжение —
Нормированный сигнал тока/напряжения
Нормированный сигнал тока/напряжения
Устройство согласующее
Штатные датчики абсолютной вибрации
Аналоговые входы
16 шт.
Нормированный сигнал тока/напряжения
Штатные датчики относительной вибрации и линейных перемещений
Штатные датчики частоты вращения
Модуль согласования тахосигнала
Частотные входы 3 шт.
Импульсы напряжения от внешней аппаратуры измерения частоты вращения
Преобразователь виброизмерительный вторичный СТД-3168
Последовательный канал RS 485
Внешнее устройство (Сервер)
Дискретные выходы
4 шт.
Последовательный канал RS422/RS485
Нормированные сигналы тока/ напряжения
Модуль аналогового вывода
Внешнее устройство (САУ агрегата)
Рисунок 1 - Структурная схема измерителя вибрации многоканального АСТД-2М
Каналы измерения виброускорения и виброскорости позволяют измерять среднее квадратическое значение (СКЗ), амплитудное (пиковое) значение и размах виброускорения и виброскорости. Каналы представляют собой два типа измерительной цепи. Первый тип измерительной цепи состоит из согласующего устройства и измерительного прибора. Второй тип состоит из первичного вибропреобразователя (датчика абсолютной вибрации), согласующего устройства (усилителя заряда при использовании вибропреобразователей с выходом по заряду) и измерительного прибора.
Датчики абсолютной вибрации являются преобразователями IEPE-типа, преобразователями с выходом по заряду или преобразователями с выходом по напряжению, к которым подключены согласующие усилители. В качестве IEPE-преобразователей используются акселерометры серии 600 и модели 351М фирмы «PCB Piezotronics» (США). В качестве преобразователей с выходом по заряду используются акселерометры МВ-43, МВ-44, МВ-46, МВ-47 производства ЗАО «Вибро-Прибор» (г. С-Петербург).
Внешний вид акселерометров серии 600, модели 351М и моделей МВ-43, МВ-44, МВ46, МВ-47 приведен на рисунке 2.
Серия 600
Модель 351М
Модели МВ-43, МВ-44, МВ-46, МВ-47
Рисунок 2- Внешний вид акселерометров
В качестве согласующего устройства для преобразователей с выходом по заряду используются усилитель заряда ПУ-06 со сменным модулем УС-091/091М и усилитель согласующий УС-092. Для IEPE-преобразователей со встроенной электроникой в качестве согласующего устройства используются усилитель заряда ПУ-06 со сменным модулем УС-093 и усилитель согласующий МС-093. В качестве согласующего устройства для преобразователей с выходом по напряжению или при подключении к каналу внешнего сигнала напряжения используются усилитель заряда ПУ-06 со сменным модулем УС-094 и усилитель согласующий МС-094.
Внешний вид усилителя заряда ПУ-06 и сменных модулей типа УС-091/091М/ УС-093/УС-094 приведен на рисунке 3. Внешний вид усилителей согласующих УС-092, МС-093 и МС-094 приведен на рисунке 4.

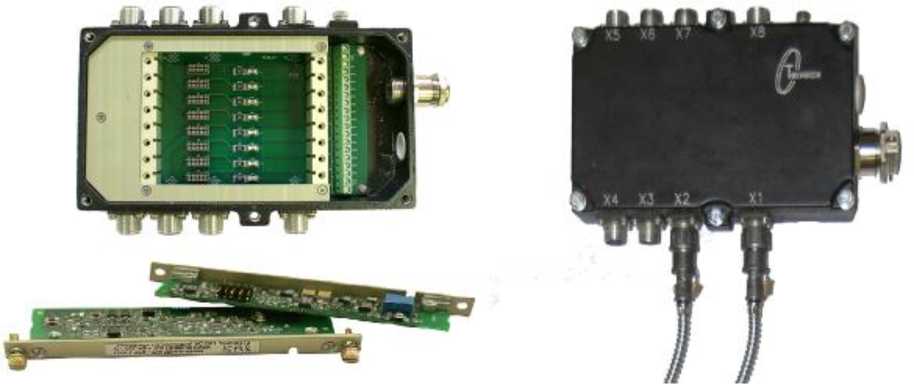

Рисунок 3 - Внешний вид усилителя заряда ПУ-06 и сменных модулей типа УС-091/091М/УС-093/УС-094
МС-093
МС-094
УС-092
Рисунок 4 - Внешний вид усилителей согласующих УС-092, МС-093, МС-094
В качестве измерительного прибора используются преобразователь виброизмерительный вторичный СТД-3168 с модулем аналогового вывода и преобразователь сигналов VCM, внешний вид которых приведен на рисунке 5.
СТД-3168
Модули аналогового вывода
VCM

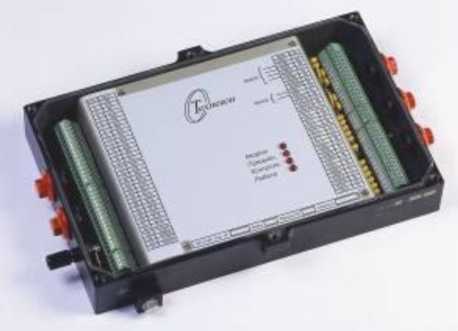

Рисунок 5 - Внешний вид преобразователя виброизмерительного вторичного СТД-3168, модуля аналогового вывода и преобразователя сигналов VCM
Каналы измерения относительного перемещения предназначены для измерения мгновенного отклонения положения ротора (в т.ч. статическое смещение и виброперемещение), статического смещения ротора (относительное положение, зазор, сдвиг) и параметров виброперемещения ротора (среднее квадратическое значение (СКЗ), амплитудное (пиковое) значение и размах виброперемещения). Каналы представляют собой два типа измерительной цепи. Первый тип измерительной цепи состоит из согласующего устройства и измерительного прибора. Второй тип состоит из первичного преобразователя (первичного вихретокового вибропреобразователя и драйвера), согласующего устройства (при необходимости) и измерительного прибора.
В качестве первичного преобразователя используются вихретоковые датчики AR2100M, измерители линейных перемещений одноканальные ИЛП-1, измерители линейных перемещений двухканальные ИЛП-2 и измерители линейных перемещений трехканальные ИЛП-3 производства ООО «ТД «Технекон». В качестве согласующего устройства с измерителем линейных перемещений одноканальным ИЛП-1 может использоваться усилитель согласующий МС-094, с измерителем линейных перемещений двухканальным ИЛП-2 -
усилитель согласующий МС-094-13. В качестве согласующего устройства в первом типе измерительных каналов используются усилитель заряда ПУ-06 со сменным модулем УС-094 и усилитель согласующий МС-094. В качестве измерительного прибора используются преобразователь виброизмерительный вторичный СТД-3168 с модулем аналогового вывода, преобразователь сигналов VCM или преобразователь вибрации VST из состава измерителя ИЛП-2.
Внешний вид вихретоковых датчиков AR2100M, измерителей линейных перемещений одноканальных ИЛП-1, двухканальных ИЛП-2 и трехканальных ИЛП-3 приведен на рисунке 6.
AR2100M
ИЛП-1
ИЛП-2
ИЛП-3
Рисунок 6 - Внешний вид вихретоковых датчиков AR2100M, измерителей линейных перемещений одноканальных ИЛП-1, двухканальных ИЛП-2 и трехканальных ИЛП-3
Каналы измерения частоты вращения представляют собой два типа измерительной цепи. Первый тип измерительной цепи состоит из согласующего устройства и измерительного прибора. Второй тип состоит из преобразователя, согласующего устройства и измерительного прибора. В качестве преобразователя используются вихретоковые датчики AR21OOM,
измерители линейных перемещений одноканальные ИЛП-1, измерители линейных
перемещений двухканальные ИЛП-2, измерители линейных перемещений трехканальные ИЛП-3 производства ООО «ТД «Технекон», а также индуктивные датчики E2A производства «Omron», Япония. В качестве согласующего устройства с преобразователями AR2100M, ИЛП-1, ИЛП-2, ИЛП-3 используются модуль согласующий МС-04 или модуль согласующий МС-06 совместно с формирователем ФР-04. В качестве согласующего устройства с преобразователем E2A используется модуль согласующий МС-07. В качестве согласующего устройства при подключении к каналу внешнего сигнала от индуктивных датчиков используется формирователь ФР-04. В качестве измерительного прибора используются преобразователь виброизмерительный вторичный СТД-3168 с модулем аналогового вывода, преобразователь сигналов VCM или преобразователь вибрации VST из состава измерителя ИЛП-2.
Внешний вид индуктивных датчиков E2A и модуля согласующего МС-07 приведен на рисунке 7.
МС-07
Датчик E2A

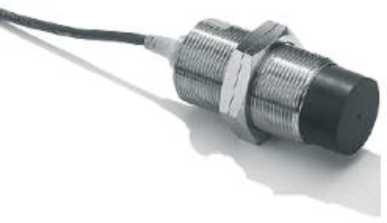

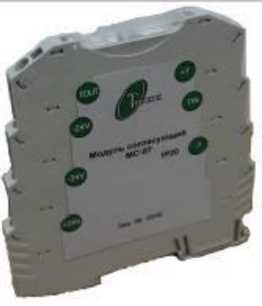

Рисунок 7 - Внешний вид индуктивного датчика E2A и модуля согласующего МС-07
Внешний вид модулей согласующих МС-04, МС-06 и формирователя ФР-04 приведен на рисунке 8.
МС-04
МС-06
ФР-04

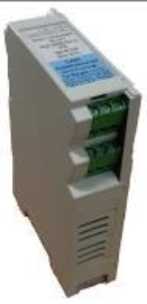

Рисунок 8 - Внешний вид модулей согласующих МС-04, МС-06 и формирователя ФР-04
Согласующие устройства и измерительные приборы из состава измерителя АСТД-2М располагаются, как правило, на панели системной. Панель системная устанавливается, как правило, в шкафу монтажном.
Внешний вид панели системной и шкафа монтажного приведены на рисунке 9.

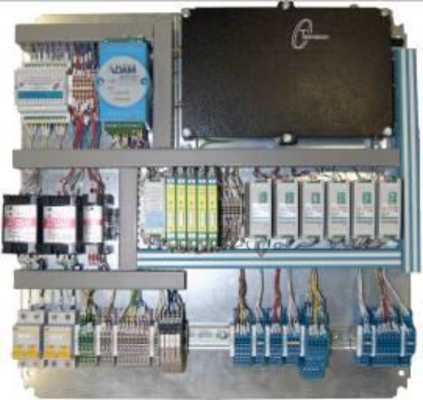

Панель системная
Рисунок 9 - Внешний вид панели системной и шкафа монтажного измерителя АСТД-2М

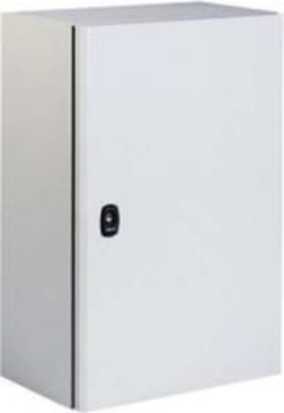

Шкаф монтажный
Каждый канал измерителя АСТД-2М имеет цифровой выход через интерфейс RS-485 и может иметь один или несколько нормированных аналоговых выходов тока/напряжения.
Преобразователь виброизмерительный вторичный СТД-3168 производства ООО «ТД «Технекон» является 16-канальным виброизмерительным прибором, осуществляющим вычисление параметров вибрации, сбор и цифровую обработку сигналов, контроль уставок с замыканием выходных реле предупредительной и аварийной сигнализации и передачу данных сигналов и параметров по интерфейсам RS-485 и RS-422.
Для измерения и контроля частоты вращения контролируемого оборудования используются три тахометрических (частотных) канала преобразователя СТД-3168.
Программное обеспечение
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
STD-3168 |
|
Номер версии (идентификационный номер) ПО |
1.X |
|
Цифровой идентификатор ПО | |
|
Другие идентификационные данные, если имеются |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
- СИ в процессе своей работы автоматически проверяет контрольную сумму исполняемого кода по алгоритму CRC16 для контроля его целостности в памяти СИ.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
|
Наименование характеристики |
Значения |
|
Каналы измерения виброускорения и виброскорости | |
|
Диапазоны измерений виброускорения, м/с2: СКЗ амплитудное значение |
от 2,5 до 3450 от 10 до 4900 |
|
Диапазоны измерений виброскорости, мм/с: СКЗ амплитудное значение |
от 0,5 до 200 от 1 до 300 |
|
Диапазоны рабочих частот, Гц: - измерение виброускорения - измерение виброскорости |
от 2 до 20000 от 2 до 10000 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой основной относительной погрешности измерительной цепи второго типа каналов измерения виброускорения (на базовой частоте 160Гц) и виброскорости (на базовой частоте 80 Гц) включающих, %: - МВ-43, МВ-44, МВ-46, МВ-47, 6ХХ и 351М (с выходом по заряду); ПУ-06 с УС-091/УС-091М; УС-092; СТД-3168; модуль аналогового вывода; VCM |
±5 |
|
- 600, 351М (с ICP выходом); ПУ-06 с УС-093; МС-093; СТД-3168; модуль аналогового вывода; VCM |
±3 |
|
Неравномерность амплитудно-частотной характеристики измерительной цепи второго типа каналов измерения виброускорения (относительно базовой частоты 160 Гц) и виброскорости (относительно базовой частоты 80 Гц), %, не более |
±6 |
|
Пределы допускаемой основной относительной погрешности измерительной цепи первого типа каналов измерения виброускорения (на базовой частоте 160Гц) и виброскорости (на базовой частоте 80 Гц) включающих, %: | |
|
- ПУ-06 с УС-091/УС-091М; УС-092; ПУ-06 с УС-093; МС-093; ПУ-06 с УС-094; МС-094; СТД-3168; модуль аналогового вывода; VCM |
±3,5 |
|
- СТД-3168; модуль аналогового вывода |
±0,5 |
|
- VCM |
±2,5 |
|
Неравномерность амплитудно-частотной характеристики измерительной цепи первого типа каналов измерения виброускорения (относительно базовой частоты 160 Гц) и виброскорости (относительно базовой частоты 80 Гц), %, не более |
±3,5 |
|
Канал измерения относительного перемещения | |
|
Диапазон измерений мгновенных значений относительного перемещения, мм |
от минус 1,1 до 1,1 |
|
Диапазон рабочих частот при измерении мгновенных значений относительного перемещения, Гц |
от 0 до 10000 |
|
Пределы допускаемой основной приведенной погрешности измерительной цепи второго типа для каналов измерений мгновенных значений относительного перемещения, включающих, %: - ИЛП-1 |
± 1 |
|
- ИЛП-2 |
± 2,2 |
|
Наименование характеристики |
Значения |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц измерительной цепи второго типа для каналов измерений мгновенных значений относительного перемещения, включающих, %, не более: | |
|
- ИЛП-1 - в диапазоне частот от 0 до 3 Гц |
±5 |
|
- ИЛП-1 - в диапазоне частот от 3 до 10000 Гц |
±3 |
|
- ИЛП-2 |
±1 |
|
Диапазон измерений смещения (относительного положения, зазора, сдвига), мм |
от минус 1,5 до 1,5 |
|
Пределы допускаемой основной приведенной погрешности измерительной цепи второго типа для каналов измерений смещения (относительного положения, зазора, сдвига), включающих, %: AR2100M, ИЛП-3; СТД-3168; модуль аналогового вывода |
± 1,25 |
|
AR2100M, ИЛП-3; VCM |
± 6 |
|
ИЛП-1; СТД-3168; модуль аналогового вывода |
± 1 |
|
ИЛП-1; ПУ-06 с УС-094; МС-094; СТД-3168; модуль |
± 2,5 |
|
аналогового вывода ИЛП-1; VCM |
± 6 |
|
ИЛП-2; СТД-3168; модуль аналогового вывода |
± 2,7 |
|
ИЛП-2; МС-094-13; СТД-3168; модуль аналогового вывода |
± 3,5 |
|
ИЛП-2; VST |
± 3,5 |
|
Пределы допускаемой основной приведенной погрешности измерительной цепи первого типа каналов измерений смещения (относительного положения, зазора, сдвига), включающих, %: СТД-3168; модуль аналогового вывода |
± 1,2 |
|
VCM; VST |
± 2,5 |
|
ПУ-06 с УС-094; МС-094; МС-094-13; СТД-3168; модуль |
± 2,5 |
|
аналогового вывода | |
|
ПУ-06 с УС-094; МС-094; МС-094-13; VCM; VST |
± 3,5 |
|
Диапазоны измерений параметров виброперемещения, мкм: размаха |
от 10 до 2000 |
|
амплитудного значения и СКЗ |
от 5 до 1000 |
|
Диапазон рабочих частот измерения параметров виброперемещения, Гц |
от 2 до 10000 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой основной приведенной погрешности измерительной цепи второго типа каналов измерений параметров виброперемещения, включающих, %: AR21OOM, ИЛП-3; СТД-3168; модуль аналогового вывода AR21OOM, ИЛП-3; VCM ИЛП-1; СТД-3168; модуль аналогового вывода ИЛП-1; МС-094; VCM ИЛП-2; МС-094-13; СТД-3168; модуль аналогового вывода; VST |
± 4 ± 6,5 ± 3,5 ± 6,5 ± 3,5 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц измерительной цепи второго типа каналов измерений параметров виброперемещения, включающих, %, не более: AR21OOM, ИЛП-3; СТД-3168; модуль аналогового вывода AR21OOM, ИЛП-3; VCM ИЛП-1; СТД-3168; модуль аналогового вывода ИЛП-1; МС-094; VCM ИЛП-2; МС-094-13; СТД-3168; модуль аналогового вывода; VST |
±6 ±13,5 ±6 ±13,5 ±5 |
|
Пределы допускаемой основной приведенной погрешности измерительной цепи первого типа каналов измерений параметров виброперемещения, включающих, %: СТД-3168; модуль аналогового вывода; VCM; VST ПУ-06 c УС-094; МС-094; МС-094-13; СТД-3168; модуль аналогового вывода; VCM; VST |
± 2 ± 3 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц измерительной цепи первого типа каналов измерений параметров виброперемещения, %, не более |
±5 |
|
Канал измерения частоты вращения | |
|
Диапазон измерения частоты вращения, Гц |
от 0,2 до 500 |
|
Пределы допускаемой основной относительной погрешности измерения частоты вращения, %: для цифрового выхода канала для аналогового выхода канала |
±0,08 ±0,1 |
|
Общие характеристики | |
|
Пределы допускаемой приведенной погрешности срабатывания сигнализации для всех каналов измерения, % |
±0,1 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, %/°С |
±0,07 |
|
Напряжение питания, В |
24±2,4 |
|
Нормальные условия эксплуатации: диапазон температур,°С |
20±5 |
|
Рабочие условия эксплуатации: диапазон рабочих температур, °С |
от минус 40 до150 |
|
Габаритные размеры, мм, не более: СТД-3168 ПУ-06 УС-091 УС-093 УС-094 УС-092 МС-093 МС-094 МС-04 МС-07 МС-08 ФР-04 МС-06 VCM МВ-43/44/46/47 AR2100M: - пробник (без кабеля); - драйвер AR2100M-2 ИЛП-1: - пробник (без кабеля); - драйвер PMT-210 ИЛП-2: - пробник (без кабеля); - драйвер PMT-120 - преобразователь VST ИЛП-3: - пробник (без кабеля); - гермоввод ГВ-01М; - адаптер гермоввода ГВ-01М Вибропреобразователи моделей 600, 351M БПВ-24-М БПВ-212-М БПВ-12 ОМ-120 |
280x206x52,5 220x145x50 115x32x9,5 115x32x9,5 115x32x9,5 90x19x27,4 103x94x7 103x94x7 110x26x75 103x94x7 103x94x7 70x86x59,5 103x94x7 100x60x10 60x32,5x46 010x88 90x19x27,4 010x88 70x100x12 010x88 70x100x12 100x115x24 010x88 52x37x27 96x78,5x76 0 50 110,8x75x26 114,5x99x45,2 110,8x75x26 100x80x10 |
|
Наименование характеристики |
Значения |
|
Масса, кг, не более: СТД-3168 |
3,25 |
|
ПУ-06 |
3,5 |
|
УС-091 |
0,3 |
|
УС-093 |
0,3 |
|
УС-094 |
0,3 |
|
УС-092 |
0,2 |
|
МС-093 |
0,2 |
|
МС-094 |
0,2 |
|
МС-04 |
0,2 |
|
МС-07 |
0,2 |
|
МС-08 |
0,2 |
|
ФР-04 |
0,2 |
|
МС-06 |
0,2 |
|
VCM |
0,2 |
|
МВ-43/44/46/47 |
0,15 |
|
AR21OOM: - пробник (без кабеля); |
0,3 |
|
- драйвер AR2100M-2 |
0,1 |
|
ИЛП-1: - пробник (без кабеля); |
0,3 |
|
- драйвер PMT-210 |
0,5 |
|
ИЛП-2: - пробник (без кабеля); |
0,3 |
|
- драйвер PMT-120 |
0,5 |
|
- преобразователь VST |
0,8 |
|
ИЛП-3: - пробник (без кабеля); |
0,3 |
|
- гермоввод ГВ-01М; |
0,8 |
|
- адаптер гермоввода ГВ-01М |
0,4 |
|
Вибропреобразователи серии 600, 351M |
0,3 |
|
БПВ-24-М |
0,2 |
|
БПВ-212-М |
0,3 |
|
БПВ-12 |
0,12 |
|
ОМ-120 |
0,1 |
Знак утверждения типа
Знак утверждения типа наносится на корпус основного (системного) монтажного шкафа или системной панели путем гравировки либо в виде таблички или навесной этикетки, и на титульных листах паспорта и руководства по эксплуатации методом печати.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Измеритель вибрации многоканальный АСТД-2М |
1 экз. |
Состав по согласованию с заказчиком |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
«Измеритель вибрации многоканальный АСТД-2М. Руководство по эксплуатации КЕДР.468266.003 РЭ», раздел «Устройство и работа».
Нормативные документы
Технические условия ТУ 4277-016-18579242-14.
