Измерители плотности асфальтобетона ПАБ-1
| Номер в ГРСИ РФ: | 58634-14 |
|---|---|
| Производитель / заявитель: | ООО НПП "Интерприбор", г.Челябинск |
Измерители плотности асфальтобетона ПАБ-1 (далее - плотномеры) предназначены для оперативного измерения плотности и температуры поверхности асфальтобетонных покрытий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58634-14 |
| Действует | по 19.08.2029 |
| Наименование | Измерители плотности асфальтобетона |
| Модель | ПАБ-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | de0d3dd8-0c9b-9de5-c5e6-3b0ebdcf4756 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 29.09.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1467 п. 28 от 29.09.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Интерприбор» (ООО НПП «Интерприбор»), г. Челябинск
Россия
Поверка
| Методика поверки / информация о поверке | МП 19-241-2014 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 340 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
58634-14: Описание типа
2024-58634-14.pdf
|
Скачать | 389.5 КБ | |
|
58634-14: Методика поверки
2024-mp58634-14.pdf
|
Скачать | 420.1 КБ |
Описание типа
Назначение
Измерители плотности асфальтобетона ПАБ-1 (далее - плотномеры) предназначены для оперативного измерения плотности и температуры поверхности асфальтобетонных покрытий.
Описание
Принцип действия плотномера основан на корреляционной связи между диэлектрической проницаемостью материала и его плотностью. При взаимодействии с объектом измерения емкостной преобразователь плотномера вырабатывает сигнал, пропорциональный диэлектрической проницаемости, который регистрируется электронным блоком и преобразуется в значение плотности. Измерение температуры поверхности производится с применением встроенного пирометра.
Конструктивно плотномер состоит из электронного блока и первичного преобразователя (датчика), связанных между собой посредством кронштейна и ручки.
Плотномеры выпускаются в двух исполнениях: ПАБ-1-1 и ПАБ-1-2.
Электронный блок плотномера исполнения ПАБ-1-1 имеет на лицевой панели цветной дисплей и 12-клавишную клавиатуру, электронный блок плотномера исполнения ПАБ-1-2 имеет цветной дисплей с сенсорной клавиатурой и GPS-навигацией.
В левой боковой части корпуса плотномеров исполнений ПАБ-1-1, ПАБ-1-2 установлен разъем связи с компьютером для передачи и обработки информации.
Под корпусом электронного блока расположен пирометр, предназначенный для измерения температуры поверхности асфальтобетонного покрытия и компенсации температурных погрешностей, крышка батарейного отсека с литиевым источником питания. На торце корпуса электронного блока расположена кнопка сброса питания на микроконтроллере и разъем USB для связи с ПК.
Общий вид измерителей плотности асфальтобетона ПАБ-1 представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) б)

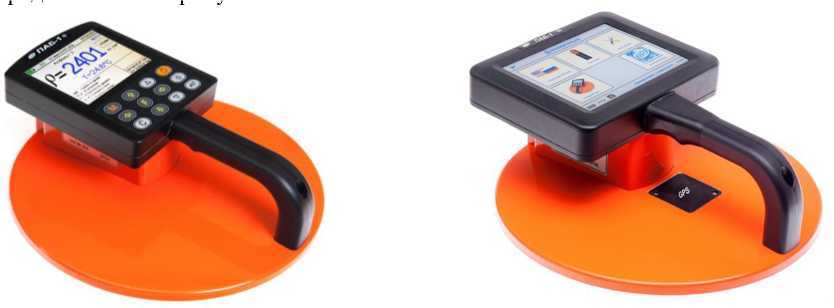

Рисунок 1 - Общий вид измерителей плотности асфальтобетона ПАБ-1 а) исполнение ПАБ-1-1, б) исполнение ПАБ-1-2

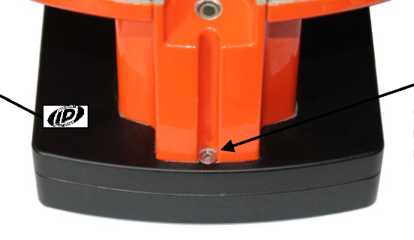

Место пломбировки от несанкционированного доступа
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Плотномеры имеют встроенное программное обеспечение (далее ПО), которое выполнено на базе микроконтроллера AT91SAM7S256. Программное обеспечение защищено от считывания и перезаписи.
Основные функции ПО: регистрация и расчет результатов измерений.
Обновление программного обеспечения в процессе эксплуатации не предусмотрено, метрологически значимая часть программного обеспечения находится в чипах, которые защищены от доступа и изменений. Конструкция прибора исключает доступ к чипу.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НКИП.408012.100 ПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 02.06.2014 |
|
Цифровой идентификатор ПО |
FC5A |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 2000 до 2700 включ. |
|
Диапазон измерений температуры поверхности асфальтобетонного покрытия, °С |
от - 10 до + 140 включ. |
|
Пределы допускаемой относительной погрешности измерений плотности, % |
±2,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры поверхности асфальтобетонного покрытия, °С |
±3,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания плотномера от встроенного литиевого источника питания, В |
3,7±0,5 |
|
Потребляемая мощность, Вт, не более |
4,0 |
|
Масса, кг, не менее |
1,6 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - высота |
100 |
|
- ширина |
230 |
|
- длина |
270 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от - 10 до +50 включ. |
|
относительная влажность воздуха при +35 °С и более низких температурах, %, не более |
95 |
|
атмосферное давление, кПа |
от 84 до 106,7 включ. |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации графическим способом и наклейкой на лицевую панель плотномера.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель плотности асфальтобетона ПАБ-1 |
- |
1 |
|
Блок питания 5В (USB) |
- |
1 |
|
Кабель связи USB |
- |
1 |
|
Программное обеспечение |
НКИП.408012.100ПО |
1 |
|
Устройство для измерений температуры* |
- |
1 |
|
Кофр* |
- |
1 |
|
Руководство по эксплуатации - исполнение ПАБ-1-1 - исполнение ПАБ-1-2 |
НКИП.408012.100РЭ НКИП.408012.110РЭ |
1 1 |
|
Методика поверки |
МП 19-241-2014 |
1 |
|
* поставляются по отдельному заказу | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.024-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности;
ТУ 4276-030-7453096769-2013 Измерители плотности асфальтобетона ПАБ-1. Технические условия.
