Трансформаторы тока ТЛК-СТ
| Номер в ГРСИ РФ: | 58720-14 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Самарский трансформатор", г.Самара |
Трансформаторы тока ТЛК-СТ (далее - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 58720-14 | |||||||||||||||||||||||||||
| Действует | по 26.07.2029 | |||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||
| Модель | ТЛК-СТ | |||||||||||||||||||||||||||
| Модификации |
ТЛК-СТ-10 ТЛК-СТ-35 ТЛК-СТ-20 Т Л К – СТ – Х1 – Х2 – ХХ3/ХХ4– Х5 – Х6 / Х7 Х8 Х9 ХХ10, где: Т - трансформатор тока Л - литой К - катушечный СТ - самарский трансформатор Х1 - номинальное напряжение, кВ Х2 - конструктивный вариант исполнения ХХ3 - класс точности измерительной обмотки/«FS» - коэффициент безопасности ХХ4 - класс точности защитной обмотки/коэффициент кратности Х5 - номинальная вторичная нагрузка, В·А Х6 - номинальный первичный ток, А Х7 - номинальный вторичный ток, А Х8 - ток термической стойкости, кА Х9 - ток электродинамической стойкости, кА ХХ10 - климатическое исполнение и категория размещения по ГОСТ 15150 На испытания представлены: исполнение ТЛК-СТ-10-4-5РR5-3ВА-5/5 0,35 1,54 УХЛ3 исполнение ТЛК-СТ-10-13-РХ30-50ВА-2500/1 31,5 81 ХЛ2 исполнение ТЛК-СТ-10-4-РХR5-3ВА-5/1 0,35 1,54 УХЛ4 исполнение ТЛК-СТ-35-2.2-0,2SFS20-100ВА-3000/1 31,5 81 У1 исполнение ТЛК-СТ-35-2.2-TPZ30-5ВА-3000/5 70 290 ХЛ1 исполнение ТЛК-СТ-20-М-1FS2-5ВА-5/5 0,35 1,54 Т2 исполнение ТЛК-СТ-20-1-ТРХ30-100ВА-2500/5 70 290 ТВ4.2 исполнение ТЛК-СТ-20-1-ТРY5-100ВА-2500/1 31 81 УХЛ2 |
|||||||||||||||||||||||||||
| Приказы |
№572 от
24.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a53dc297-a56e-6b01-ad17-d18986f0936c | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
| Год регистрации | 2014 | |||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 07.10.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1523 п. 49 от 07.10.2014 |
Производитель / Заявитель
АО «СТ», РОССИЯ, 443017, г. Самара, Южный пр-д, 88
Россия
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(по 24.03.2026)
МП-НИЦЭ-014-25 ГСИ. Трансформаторы тока ТЛК-СТ. Методика поверки. (Действие методики распространяется на все СИ, находящиеся в эксплуатации)
(с 24.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
10 лет
|
| Зарегистрировано поверок |
23407
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23401 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0 %) |
| Актуальность информации | 31.03.2026 |
Поверители
Скачать
|
58720-14: Описание типа
2019-58720-14-1.pdf
|
Скачать | 207.4 КБ | |
|
58720-14: Описание типа
2026-58720-14.pdf
|
Скачать | 595.5 КБ | |
|
58720-14: Методика поверки
МП-НИЦЭ-014-25
2026-mp58720-14.pdf
|
Скачать | 3.8 MБ |
Описание типа
Назначение
Трансформаторы тока ТЛК-СТ (далее - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Трансформаторы тока выполнены в виде литой конструкции. Выводы первичной обмотки выполняются в соответствии с конструктивным вариантом исполнения трансформаторов. Вторичные обмотки размещены каждая на своем магнитопроводе. Корпус трансформаторов выполнен из эпоксидного компаунда, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий.
Трансформаторы тока могут иметь от одной до пяти вторичных обмоток для измерения и/или защиты.
Трансформаторы тока выпускаются в исполнениях ТЛК-СТ-10, ТЛК-СТ-35, ТЛК-СТ-20, которые идентичны по принципу действия и отличаются габаритными размерами, метрологическими и техническими характеристиками, имеют различные конструктивные варианты исполнений, бывают наружной или внутренней установки.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов тока внутренней и наружной установки представлен на рисунках 1-2. Пример маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 3. Общий вид трансформаторов тока с указанием места ограничения доступа к выводам вторичных обмоток представлен на рисунке 4. Способ ограничения доступа к выводам вторичных обмоток -пломбирование изоляционной крышки (для трансформаторов тока внутренней установки); пломбирование герметичной металлической коробки у основания (для трансформаторов тока наружной установки). Пломбирование выводов вторичных обмоток трансформаторов тока внутренней установки без изоляционной крышки предусмотрено пломбами самоклеящимися.
Структура условного обозначения исполнений трансформаторов тока по заказу:
Т Л К - СТ - Х - Х - ХХ/ХХ- Х - Х / Х Х Х ХХ
Климатическое исполнение и
категория размещения по ГОСТ 15150
Ток электродинамической стойкости, кА__________________________
Ток термической стойкости, кА____________
Номинальный вторичный ток, А_____________
Номинальный первичный ток, А________________
Номинальная вторичная нагрузка, ВА (согласно количеству обмоток)_______________________
Класс точности защитной обмотки/
Коэффициент кратности
(по заказу согласно количеству обмоток)
«Д» - для дифференциальной защиты___________________
Класс точности измерительной обмотки/
«FS» - коэффициент безопасности (по заказу согласно количеству обмоток)______________________
Конструктивный вариант исполнения (цифровое, буквенное или буквенно-цифровое обозначение)________________________________
Номинальное напряжение, кВ______________________________________
Самарский трансформатор_____________________________________________
Катушечный________________________________________________________
Литой__________________________________________________________________
Трансформатор тока
ТЛК-СТ-10-4
ТЛК-СТ-10-5
ТЛК-СТ-10-ТЛМ1
ТЛК-СТ-6-6
ТЛК-СТ-10-ТВК1 ТЛК-СТ-10-ТВЛМ
ТЛК-СТ-10-ТШЛП
ТЛК-СТ-10-ТПЛ

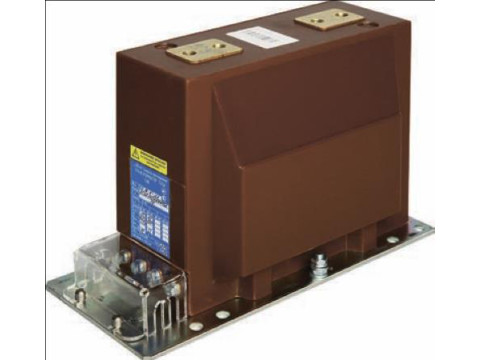

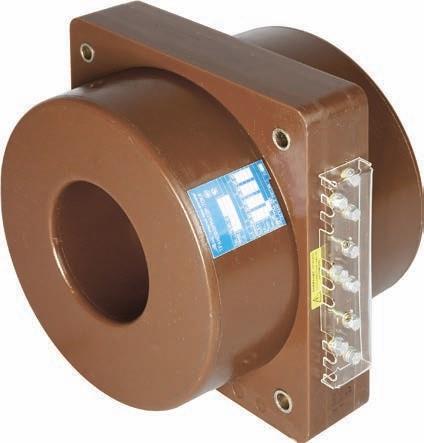

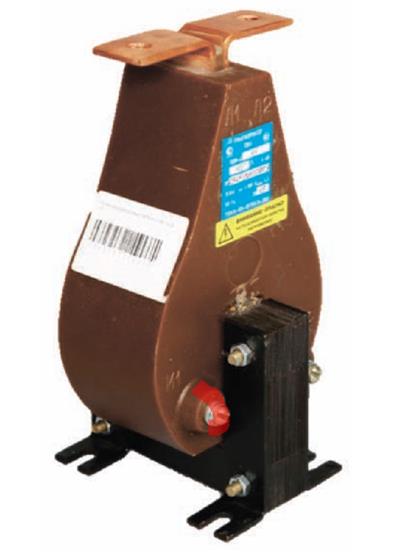

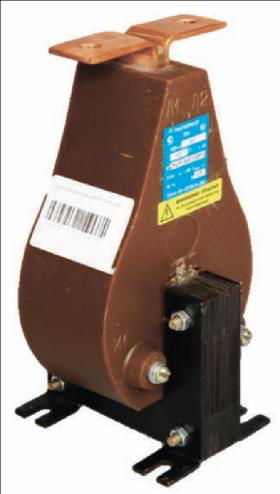

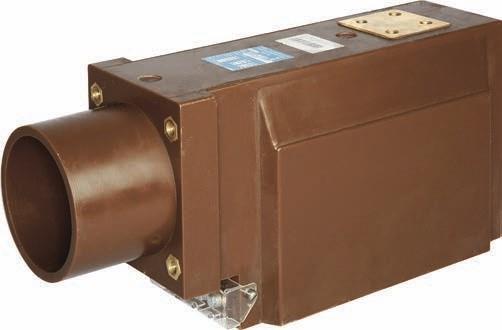

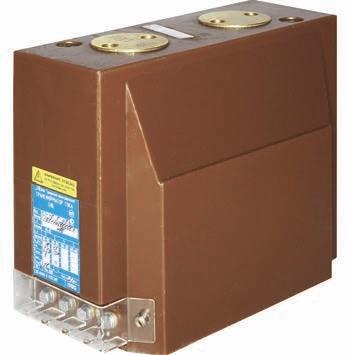

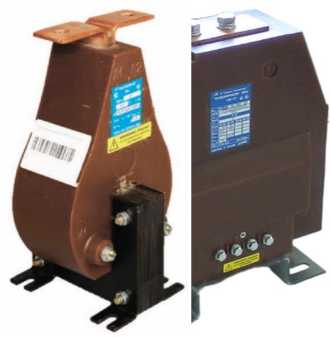

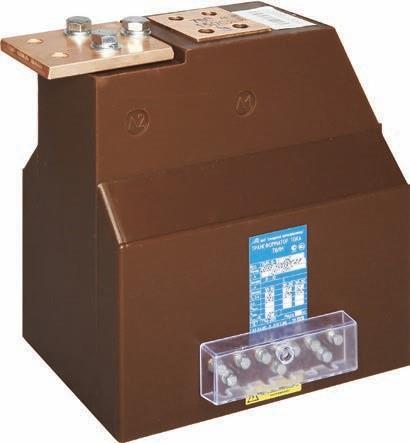

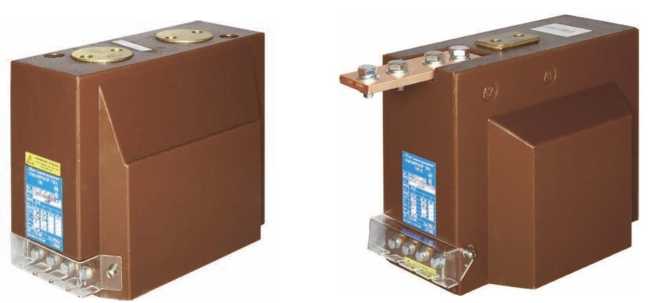

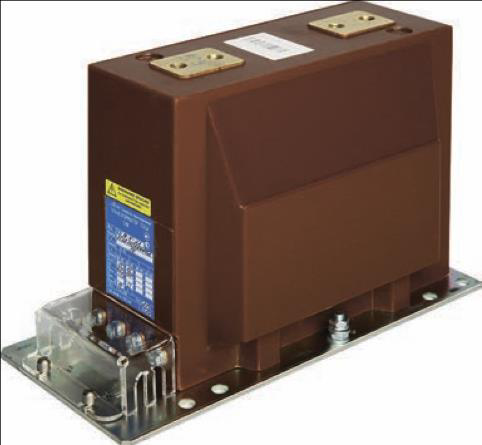

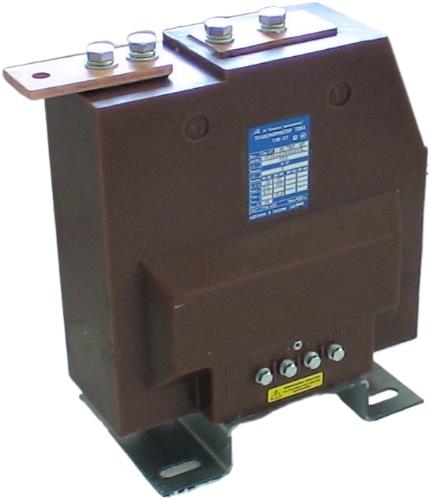

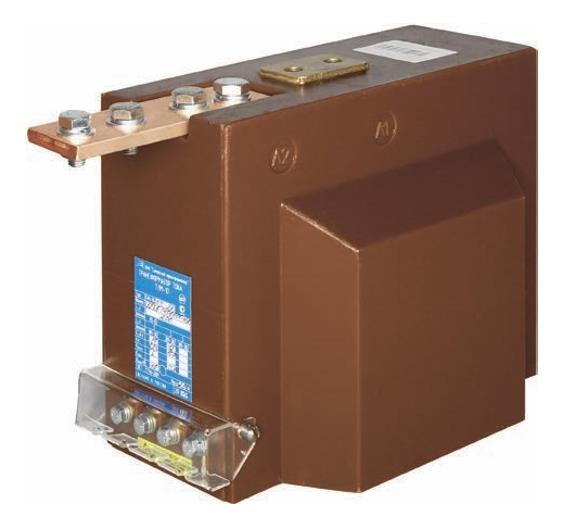

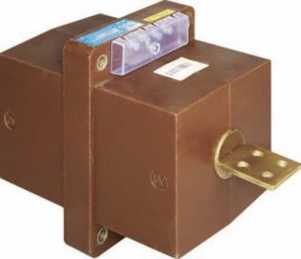

Рисунок 1 - Общий вид трансформаторов тока внутренней установки различных конструктивных исполнений
ТЛК-СТ-10-ТПК4 ТЛК-СТ-10-ТПК
ТЛК-СТ-10-ТПЛ1

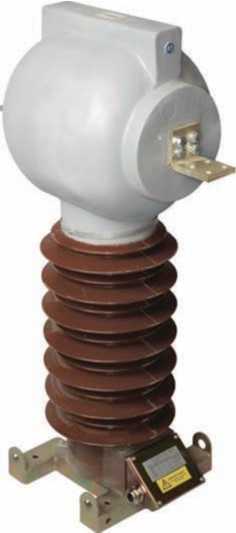

Рисунок 2 - Общий вид трансформаторов тока ТЛК-СТ-35-2.2 наружной установки

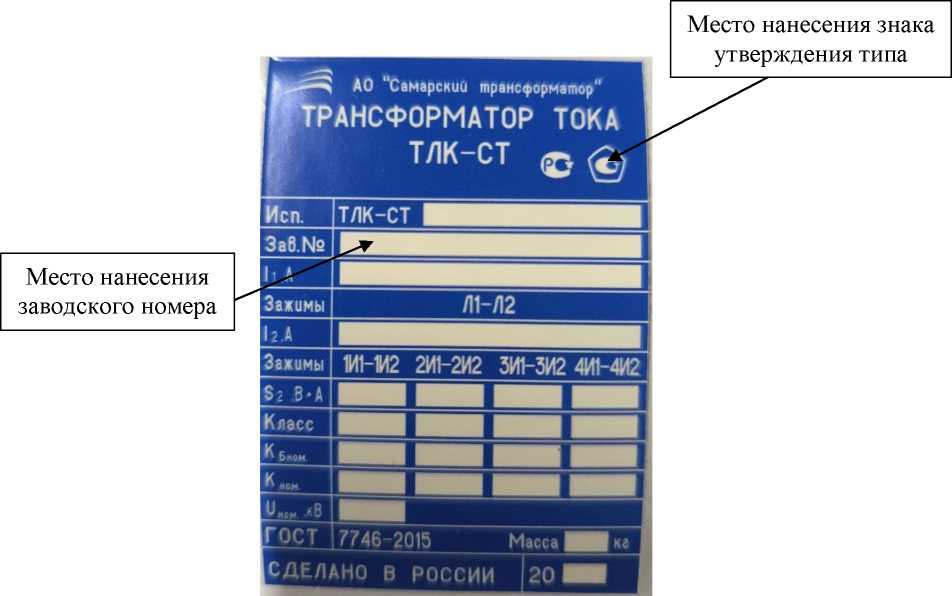

Рисунок 3 - Пример маркировочной таблички с указанием места нанесения заводского номера и места нанесения знака утверждения типа

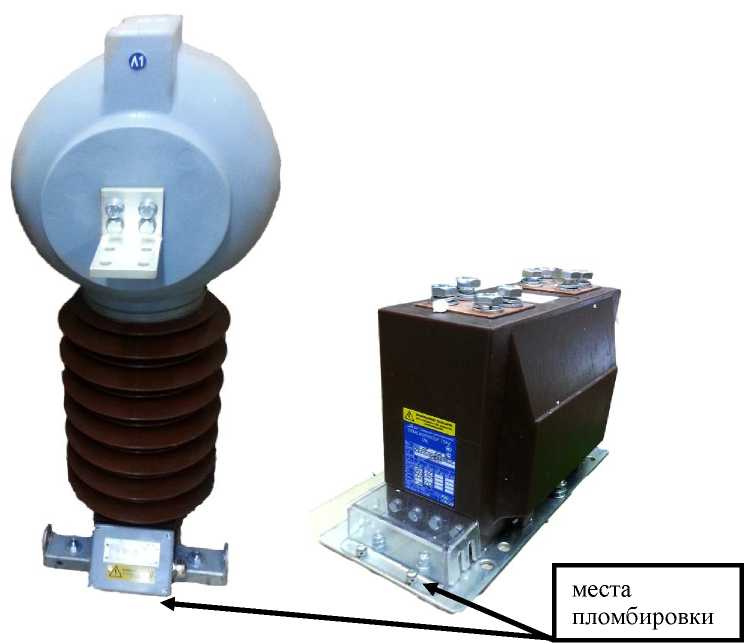

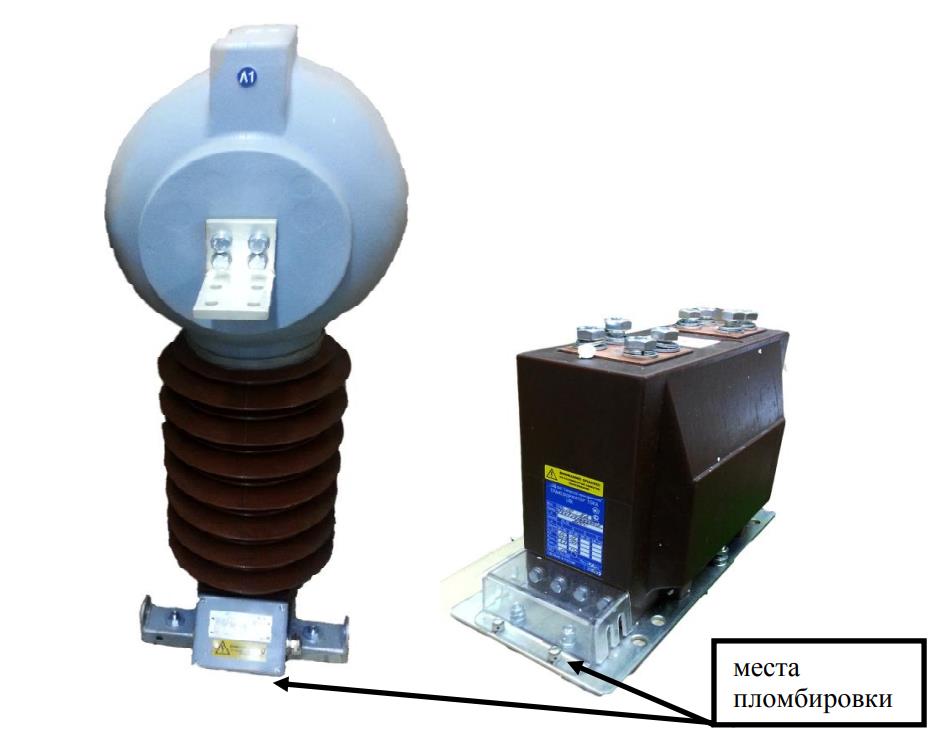

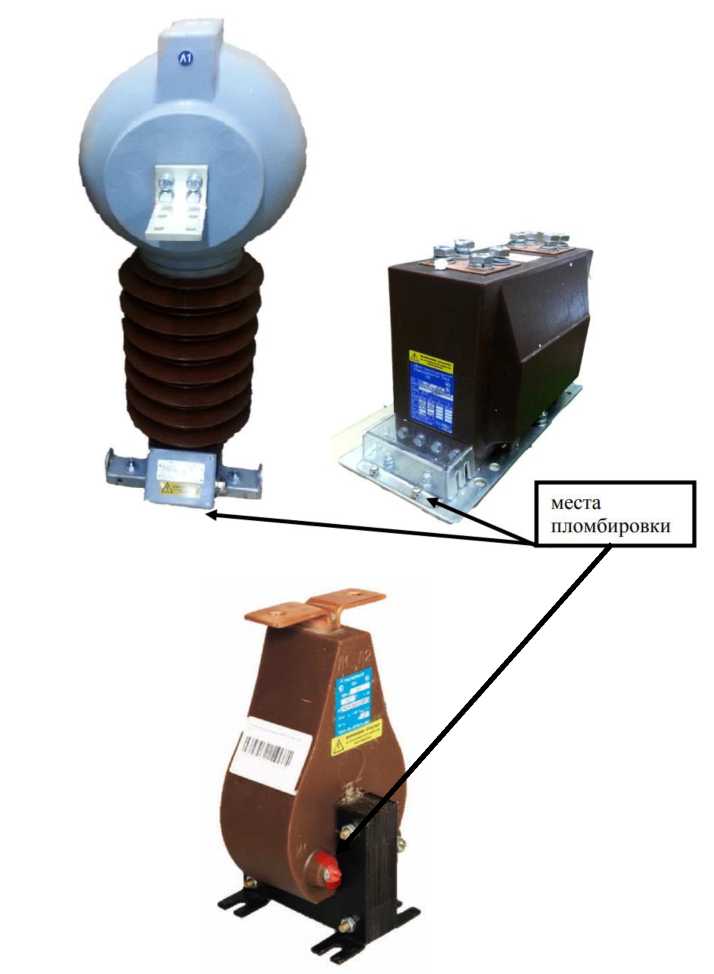

Рисунок 4 - Общий вид трансформаторов тока различных конструктивных исполнений с указанием места ограничения доступа к местам настройки (регулировки)
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для исполнений | |||
|
ТЛК-СТ-10 |
ТЛК-СТ-35 |
ТЛК-СТ-20 | ||
|
Номинальное напряжение, кВ |
6 |
10 |
35 |
20 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
40,5 |
24 |
|
Номинальный первичный ток, А |
от 5 до 2500 |
от 5 до 3000 |
от 5 до 2500 | |
|
Номинальная вторичная нагрузка, В • A |
от 3 до 50 |
от 5 до 100 |
от 5 до 100 | |
|
Классы точности вторичных обмоток для измерения и учета - по ГОСТ 7746-2015 - по ГОСТ Р МЭК 61869-2-2015 |
0,2; 0,2S; 0,5; 0,5S; 1 0,2; 0,2S; 0,5; 0,5S; 1 | |||
|
Классы точности вторичных обмоток для защиты -по ГОСТ 7746-2015 -по ГОСТ Р МЭК 61869-2-2015 |
5P;10P 5PR; 10PR; PX; PXR; TPX; TPY; TPZ | |||
|
Номинальный вторичный ток, А |
1; 5 | |||
|
Номинальная частота, Гц |
50; 60 | |||
|
Номинальный коэффициент безопасности приборов вторичной обмотки |
от 2 до 20 | |||
|
Номинальная предельная кратность вторичной обмотки |
от 5 до 30 | |||
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение для исполнений | ||
|
ТЛК-СТ-10 |
ТЛК-СТ-35 |
ТЛК-СТ-20 | |
|
Габаритные размеры, мм: - длина |
270 |
650 |
345 |
|
- ширина |
148 |
650 |
200 |
|
- высота |
220 |
955 |
285 |
|
Масса, кг, не более |
23 |
138 |
35 |
|
Климатическое исполнение и категория размещения по ГОСТ |
У2; У3; Т2; Т3; ТВ4.2, УХЛ2; УХЛ3; УХЛ4; |
УХЛ1; У1; У2; ХЛ1 |
У2; У3; Т2; Т3; ТВ4.2, |
|
15150-69 |
ХЛ2 |
УХЛ2 | |
Знак утверждения типа
наносят на титульный лист паспорта, руководства по эксплуатации методом печати и на маркировочную табличку трансформатора тока любым технологическим способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТЛК-СТ |
1 шт. |
|
Паспорт |
ИБЛТ.6712213.0ХХ* ПС |
1 экз. |
|
Руководство по эксплуатации |
ИБЛТ.671213.0ХХ* РЭ |
1 экз. на партию |
|
Защитная крышка |
- |
1 шт. |
|
Винт М4х8 ГОСТ 7985 |
- |
2 шт. |
|
* - указывается в зависимости от конструктивного исполнения | ||
Сведения о методах измерений
приведены в разделе 4 «Свидетельство о приемке, консервации и упаковке» документа ИБЛТ.671213.0ХХ ПС «Трансформатор тока ТЛК-СТ. Паспорт».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 3414-042-05755476-2014 «Трансформатор тока ТЛК-СТ. Технические условия»
