Компараторы частотные Ч7-1014/1
| Номер в ГРСИ РФ: | 58737-14 |
|---|---|
| Производитель / заявитель: | ООО "НПП "ГНОМОН", г.Нижний Новгород |
Компараторы частотные Ч7-1014/1 (далее компараторы) предназначены для измерения относительной разности частот между опорным сигналом синусоидальной формы с частотой 5 или 10 МГц и исследуемым сигналом синусоидальной формы с частотами 1; 5; 10 МГц и периодических смодулированных сигналов 2,048 и 10,24 МГц с вычислением их метрологических характеристик.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58737-14 |
| Действует | по 23.09.2029 |
| Наименование | Компараторы частотные |
| Модель | Ч7-1014/1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9baa3ba1-ac88-1fd2-a009-e1cb0aad11d5 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 12.10.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1596 п. 15 от 12.10.2014 |
Производитель / Заявитель
ООО "НПП "ГНОМОН", г.Нижний Новгород
Россия
Поверка
| Методика поверки / информация о поверке | МП-РТ-2144-2014 (Раздел 7 ТСАБ.411146.007 РЭ) |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 175 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
58737-14: Описание типа
2019-58737-14.pdf
|
Скачать | 94.4 КБ | |
|
58737-14: Методика поверки
2024-mp58737-14.pdf
|
Скачать | 223.8 КБ |
Описание типа
Назначение
Компараторы частотные Ч7-1014/1 (далее компараторы) предназначены для измерения относительной разности частот между опорным сигналом синусоидальной формы с частотой 5 или 10 МГц и исследуемым сигналом синусоидальной формы с частотами 1; 5; 10 МГц и периодических немодулированных сигналов 2,048 и 10,24 МГц с вычислением их метрологических характеристик.
Описание
Принцип действия компараторов основан на переносе разности частот опорного и исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного программируемого цифрового преобразователя частоты с последующим вычислением метрологических характеристик исследуемых сигналов встроенным микроконтроллером.
Компаратор имеет интерфейс связи с внешним персональным компьютером USB 2.0.
Компаратор выполнен в ударопрочном корпусе. По условиям эксплуатации компаратор частотный Ч7-1014/1 удовлетворяет требованиям, предъявляемым к аппаратуре по группе 2 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 до плюс 40 °С.

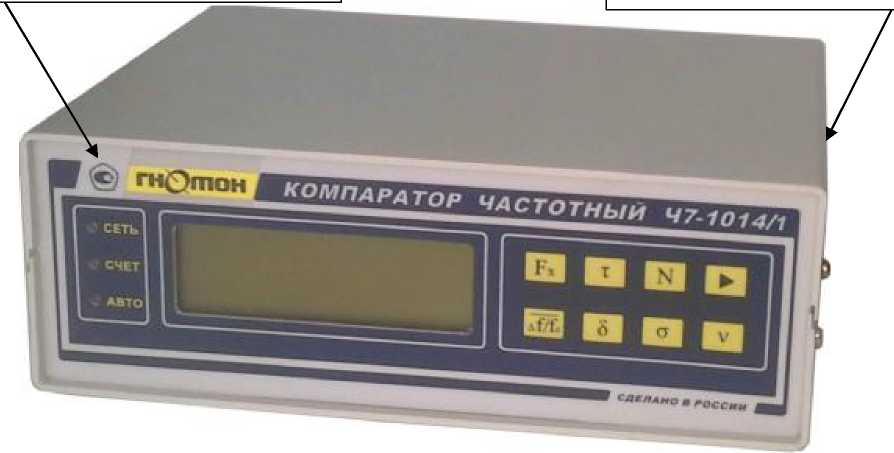

Общий вид компаратора, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения знака поверки
Рисунок 1 - Общий вид компаратора, схема пломбировки от несанкционированного доступа, место нанесения знака поверки
Программное обеспечение
Компараторы не имеют устанавливаемого (загружаемого) программного обеспечения. Программа работы компаратора, включая метрологически значимую её часть, хранится в постоянном запоминающем устройстве (ПЗУ). Запись информации в микросхемы осуществляется программатором ПЗУ на этапе изготовления компараторов.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационные данные (признаки) |
Значения |
|
Файл-образ ПЗУ КЧ (Компаратор частотный) |
Идентификационное наименование ПО |
RU.TCAB.509001-01 91 06 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 | |
|
Цифровой идентификатор ПО |
D8F17 | |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ksum | |
|
Файл-образ ПЗУ УИ-иУ (Устройство индикации и управления) |
Идентификационное наименование ПО |
RU.TCAB.509001-01 91 09 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 | |
|
Цифровой идентификатор ПО |
16062C | |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ksum | |
|
Файл-образ ПЛИС КЧ (Компаратор частотный) |
Идентификационное наименование ПО |
RU.TCAB.509001-01 91 10 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 | |
|
Цифровой идентификатор ПО |
286A99 | |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ksum |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Частоты опорного сигнала (номинальное значение), МГц |
5; 10 |
|
Пределы допускаемого отклонения частоты измеряемого сигнала от частоты опорного сигнала, Гц |
±1 |
|
Частоты входных измеряемых сигналов (номинальное значение), МГц |
1; 5; 10; 2,048; 10,24 |
|
Напряжение входных сигналов при сопротивлении входов 50 Ом, В |
от 0,4 до 1,2 |
|
Пределы допускаемой систематической составляющей погрешности (от измеряемой величины), вносимой компаратором, не более |
± 7-10-3 |
|
Пределы допускаемой случайной составляющей погрешности, вносимой компаратором (среднеквадратическое относительное отклонение и среднеквадратическое двухвыборочное отклонение) результатов измерения сигнала с частотой 5 МГц и 10 МГц за время измерения 1 с, за время измерения 10 с, за время измерения 100 с, за время измерения 1000 с, за время измерения 3600 с (1 ч), за время измерения 1 сут |
2-10-12 5-10-13 1-10-13 7-10-14 5-10-14 5-10-15 |
|
Пределы допускаемой случайной составляющей погрешности, вносимой компаратором (среднеквадратическое относительное отклонение и среднеквадратическое двухвыборочное отклонение) результатов измерения сигнала с частотой 1; 2,048 и 10,24 МГц за время измерения 1 с, за время измерения 10 с, за время измерения 100 с |
8-10-12 2-10-12 5-10-13 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не менее |
15 |
|
Напряжение питания: нормальные условия, В рабочие условия, В |
от 26 до 28 от 22 до 30 |
|
Ток потребления при номинальном напряжении питания, в режиме прогрева, А, не более |
2 |
|
Ток потребления при номинальном напряжении питания, в установившемся режиме, А, не более |
1 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
80 200 150 |
|
Масса, кг, не более |
1,3 |
|
Условия эксплуатации - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа |
от 5 до 40 80 от 96 до 104 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 40000 |
Знак утверждения типа
наносится на переднюю панель компаратора способом печати на самоклеющейся пленке и на титульный лист руководства по эксплуатации ТСАБ.411146.007 РЭ типографским способом (в верхнем правом углу).
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Компаратор частотный Ч7-1014/1 |
ТСАБ.411146.007 |
1 шт. |
|
Адаптер сетевой |
_ |
1 шт. |
|
Кабель соединительный USB |
_ |
1 шт. |
|
Переход, 1-10 МГц (СР-50-95ФВ) |
ВР0.364.013 ТУ |
1 шт. |
|
Вилка РШ2Н-1-5 |
ОЮ0.364.002 ТУ |
1 шт. |
|
Вставка плавкая ВП2Б-1В 1А 250В |
ОЮ0.481.005 ТУ |
2 шт. |
|
Компакт-диск с эксплуатационной документацией и программным обеспечением |
ТСАБ.411146.007 МД |
1 шт. |
|
Руководство по эксплуатации на компакт диске |
ТСАБ.411146.007 РЭ |
1 экз. |
|
Формуляр |
ТСАБ.411146.007 ФО |
1 экз. |
|
Упаковка |
ТСАБ. 305646.001 |
1 шт. |
Поверка
осуществляется по документу ТСАБ.411146.007 РЭ «Руководство по эксплуатации компараторов частотных Ч7-1014/1. Раздел 7. Поверка прибора», утвержденному ГЦИ СИ ФБУ «Рос-тест-Москва» 14.08.2014 г. по документу МП-РТ-2144-2014.
Основное средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- генератор сигналов сложной формы AFG-3252 (регистрационный номер в Федеральном информационном фонде 32620-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится давлением на специальную мастику пломбы в соответствии с рисунком 1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТСАБ.411146.007 ТУ Компаратор частотный Ч7-1014/1. Технические условия
