Радиометры альфа-, бета-излучения LB 2046
| Номер в ГРСИ РФ: | 58796-14 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | Фирма "Berthold Technologies GmbH & Co. KG", Германия |
Радиометры альфа-бета излучения LB 2046 (далее радиометр) предназначены для одновременного измерения активности альфа- и бета- излучения от твердых образцов и источников.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58796-14 |
| Действует | по 13.08.2029 |
| Наименование | Радиометры альфа-, бета-излучения |
| Модель | LB 2046 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bfc90693-959e-da6b-37b5-02c536cb814a |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 20.10.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1634 п. 02 от 20.10.2014 |
Производитель / Заявитель
Фирма "Berthold GmbH & Co.", Германия
Германия
Поверка
| Методика поверки / информация о поверке | LB 2046 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19 (95%) |
| Неуспешных поверок (СИ непригодно) | 1 (5 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
58796-14: Описание типа
2024-58796-14.pdf
|
Скачать | 279.7 КБ | |
|
58796-14: Методика поверки
2024-mp58796-14.pdf
|
Скачать | 600.2 КБ |
Описание типа
Назначение
Радиометры альфа-бета излучения LB 2046 (далее радиометр) предназначены для одновременного измерения активности альфа- и бета- излучения от твердых образцов и источников.
Описание
Радиометр является модульной системой со встроенным вычислительным устройством, графическим дисплеем, включающим сенсорную панель и блок электропитания.
Схема радиометра содержит функциональный узел, обеспечивающий разделение сигналов, обусловленных альфа- и бета-частицами. После разделения импульсов в альфа- и бета- каналах импульсы поступают на формирователи, а после них - на плату обработки и отображения информации.
Радиометр содержит сцинтилляционный детектор на кристалле ZnS диаметром 60 мм с 30 мм свинцовой защитой вокруг кристалла и зоны измерения.
Радиометр имеет возможность измерять альфа- и бета- излучение как одновременно, так и по отдельности. Входящее в состав радиометра ПО позволяет на основе измерений скорости счета рассчитывать активность альфа- и бета- излучающих радионуклидов, содержащихся в твердых образцах и источниках различных типов.
Внешний вид радиометра представлен на рисунке 1.

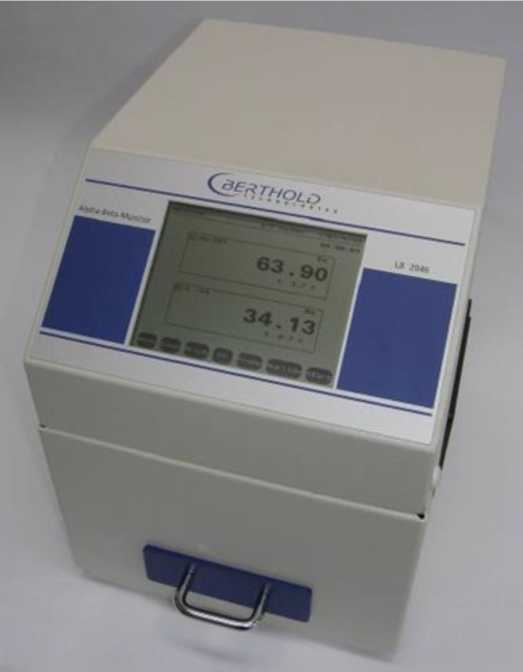

Рисунок 1 - Внешний вид радиометра
1 - крепежные винты; 2 - пломбируемые винты;
3 - светодиодная лампа; 4 - ручка для изъятия панели.
Программное обеспечение
Конструкция радиометра исключает возможность несанкционированного влияния на встроенное программное обеспечение (ПО) радиометра и измерительную информацию.
Номер версии (идентификационный номер) встроенного ПО: v 2.14.
ПО «ЛСРМ-2046» предназначено для управления радиометром с помощью внешнего компьютера.
Идентификационные данные ПО «ЛСРМ-2046» приведены в таблице 1.
|
Таблица 1 - Сведения о ПО «ЛСРМ-204 |
6» | ||
|
Идентификацион ное наименование ПО |
Номер версии (идентификационн ый номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
LSRM2046.exe |
1.0 |
B68A95C8C09B49E8EBF0CAFF5A 8BC7A |
MD5 |
ПО «ЛСРМ-2046» не оказывает влияния на метрологические характеристики радиометра. Защита ПО от непреднамеренных и преднамеренных изменений имеет уровень защиты «средний».
Технические характеристики
В таблице 2 указаны метрологические и технические характеристики радиометра
Таблица 2
|
Наименование параметра, единица измерения |
Значение |
|
Тип детектора |
Сцинтилляционный на кристалле ZnS (Ag) |
|
Тип детектора антисовпадений |
Пластиковый сцинтилляционный |
|
Площадь детектора, мм2,не менее Диаметр детектора, мм, не менее |
2800 60 |
|
Толщина детектора, мкм, не менее |
300 |
|
Максимальное количество сохраненных результатов измерения в памяти радиометра |
4000 |
|
Диапазон регистрируемых энергий по альфа-излучению, МэВ |
от 3,0 до 9,6 |
|
Диапазон регистрируемых энергий по бета-излучению, МэВ |
от 0,125 до 2,2 |
|
Диапазон измерения скорости счета бета-излучающих нуклидов, имп/с |
от 10-1 до 5*104 |
|
Диапазон измерения скорости счета альфа-излучающих нуклидов, имп/с |
от 10-1 до 104 |
|
Типовой фон альфа-канала при мощности дозы внешнего гамма-излучения 0,2 мкЗв/ч, имп/с, не более |
0,01 |
|
Типовой фон бета-канала при мощности дозы внешнего гамма-излучения 0,2 мкЗв/ч, имп/с, не более |
0,7 |
|
Минимально измеряемая активность бета-излучения при времени измерения 3600 с, для твердых 90Sr+90Y источников типа 1СО, Бк, не более |
0,01 |
|
Минимально измеряемая активность альфа-излучения при времени измерения 3600 с, для твердых 239Pu источников типа 1П9, Бк, не более |
0,002 |
|
Пределы допускаемой относительной погрешности измерения активности бета излучения, % |
±18 |
|
Пределы допускаемой относительной погрешности измерения активности альфа излучения, % |
±18 |
|
Тип интерфейса передачи данных в компьютер |
RS232/USB и Ethernet |
|
Наименование параметра, единица измерения |
Значение |
|
Максимальный диаметр пробы, мм, с адаптером, мм, |
60 100 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от 5 до 40 |
|
- относительная влажность, %, не более |
от 0 до 95 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Габариты, мм, не более (длина *ширинахвысота) |
250x270x330 |
|
Масса, кг, не более Масса при установке свинцовой защиты 30 мм вокруг зоны измерения, кг, не более |
9 15 |
|
Питание от сети переменного тока, В Частота, Гц |
от 190 до 260, 50-60 |
|
Потребляемая мощность, В^А, не более |
45 |
|
Средняя наработка на отказ, ч, не менее |
8500 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель радиометра в виде наклейки, а также на титульный лист паспорта LB 2046 ПС и руководства по эксплуатации LB 2046 РЭ типографским способом.
Комплектность
Комплектность радиометра представлена в таблице 3
Таблица 3
|
Назначение |
Обозначение |
Кол-во, шт. |
|
1. Радиометр альфа-бета излучения со встроенным |
LB 2046 |
1 |
|
сцинтилляционным детектором с ФЭУ | ||
|
2. Персональный компьютер* |
ПК |
1 |
|
3. Провода питания/передачи данных |
- |
3 |
|
4. Подложки для образцов |
- |
10 |
|
4. Радиометр альфа-бета излучения LB 2046. Руководство |
LB 2046 РЭ |
1 |
|
по эксплуатации | ||
|
5. Радиометр альфа-бета излучения LB 2046. Паспорт |
LB 2046 ПС |
1 |
|
6. Радиометр альфа-бета излучения LB 2046. Методика |
LB 2046 МП |
1 |
|
поверки | ||
|
7. ПО для работы на ПК на диске |
ЛСРМ-2046 |
1 |
|
8. Руководство пользователя ПО |
LSRM-2046 ПО |
1 |
* Примечание - поставляется по требованию заказчика
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации на радиометр «Радиометр альфа-бета излучения LB 2046. Руководство по эксплуатации LB 2046 РЭ».
Нормативные документы
ГОСТ 8.040-84. ГСИ. Радиометры загрязненности поверхностей бета-активными веществами. Методика поверки;
ГОСТ 8.033-96. ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников;
Радиометр альфа-бета излучения LB 2046. Методика поверки LB 2046 МП.
