Термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ
| Номер в ГРСИ РФ: | 58808-14 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ (далее по тексту - ТС и (или) ЧЭ) предназначены для измерения температуры твердых, жидких, газообразных и сыпучих веществ. ТС обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 58808-14 |
| Действует | по 06.09.2029 |
| Наименование | Термопреобразователи сопротивления из платины и меди и их чувствительные элементы |
| Модель | ТС и ЧЭ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9c175ff5-a972-bb53-3f65-d12944868e74 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 20.10.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1634 п. 15 от 20.10.2014 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-2009 и МИ 3414-2013 |
| Межповерочный интервал / Периодичность поверки |
2 года
4 года
для диапазона температур -50…350 °С
|
| Зарегистрировано поверок |
248843
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 247568 (99%) |
| Неуспешных поверок (СИ непригодно) | 1275 (1 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
58808-14: Описание типа
2022-58808-14.pdf
|
Скачать | 1.8 MБ | |
|
58808-14: Методика поверки
2022-mp58808-14.pdf
|
Скачать | 66 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ (далее по тексту - ТС и (или) ЧЭ) предназначены для измерения температуры твердых, жидких, газообразных и сыпучих веществ.
Описание
Принцип действия ТС основан на зависимости сопротивления ЧЭ от температуры.
ТС состоят из ЧЭ с защитными оболочками, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным устройствам.
ТС изготовляются с чувствительными элементами из платины и меди.
Конструкцией ТС предусмотрено размещение одного или двух ЧЭ в одной защитной оболочке. ТС также могут быть изготовлены во многозонном (многоточечном) исполнениях с числом зон (точек контроля температуры) от 2-х до 30-ти штук в одной защитной оболочке.
Схемы соединений внутренних проводников: двух-, трех-, четырехпроводная.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТС в соответствии с условиями их применения.
ТС обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
ТС выпускаются в следующих модификациях различающихся по конструктивному исполнению: ТС-1088, ТС-1088Л, ТС-1187, ТС-1288, ТС-1388 и ТС-0295. Каждая модификация может иметь несколько вариантов конструкции, различающихся длиной и диаметром монтажной части, наличием монтажного штуцера, внешним видом головки, наличием разъема или кабельного ввода, количеством чувствительных элементов, классом допуска, материалом защитной арматуры, видом климатического исполнения.
Модификации ТС в зависимости от применения имеют исполнения:
- общепромышленное;
- атомное (повышенной надежности) для эксплуатации на объектах атомных станций (далее - АС) и объектах ядерного топливного цикла (далее - ОЯТЦ) с добавлением в шифре индекса «А»;
- вибропрочное с добавлением в шифре индекса «В»;
- вибропрочное и сейсмостойкое с добавлением в шифре индекса «ВС»;
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Ехd»;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех»;
- атомное (повышенной надежности) взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «АЕх»;
- атомное (повышенной надежности) взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «АЕхd».
ТС могут выпускаться в сочетании перечисленных исполнений.
Фотографии общего вида ТС и ЧЭ представлены на рисунках 1-3.
Пломбирование ТС и нанесение знака поверки на ТС не предусмотрено.
Модификация ТС-1088Л
Модификация ТС-1288
Модификация ТС-1388
Модификация ТС-1187

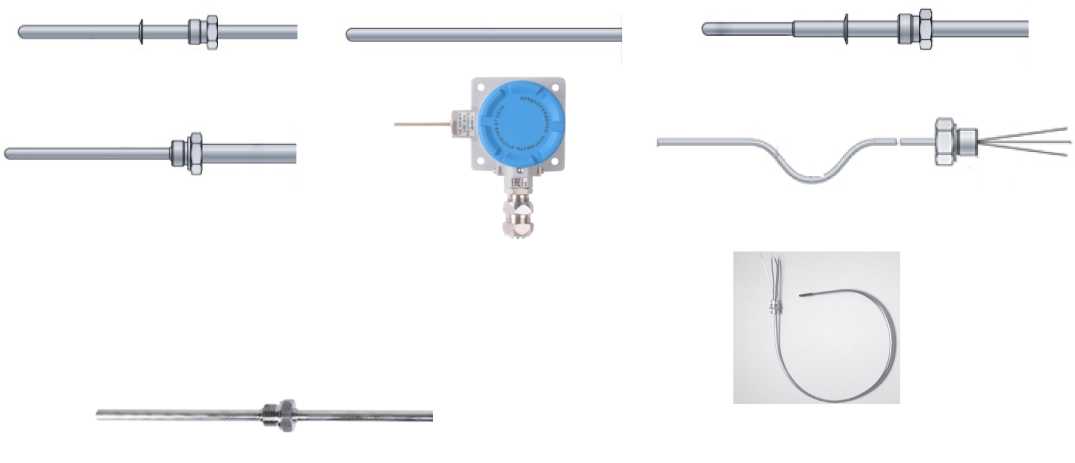

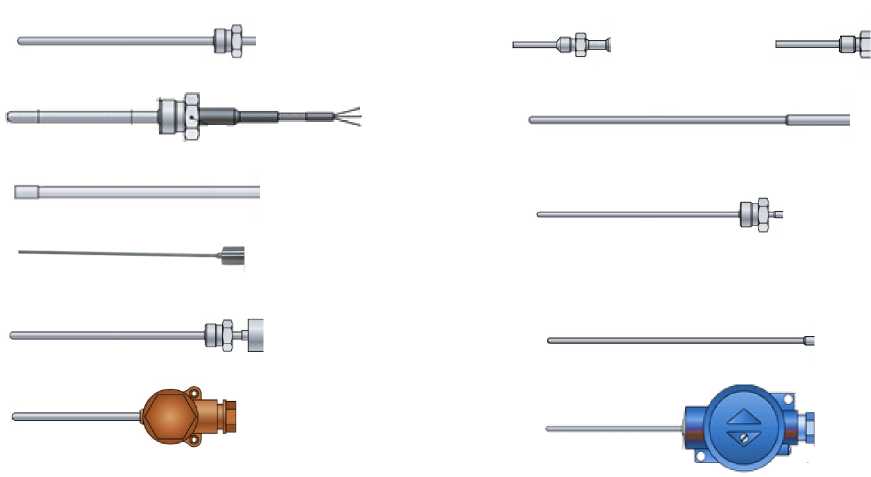

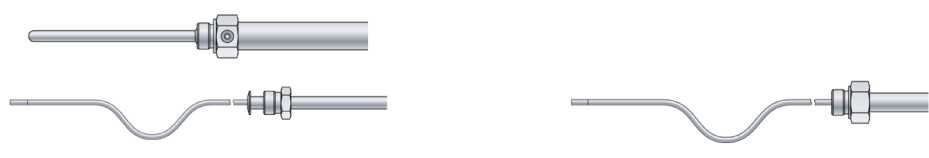

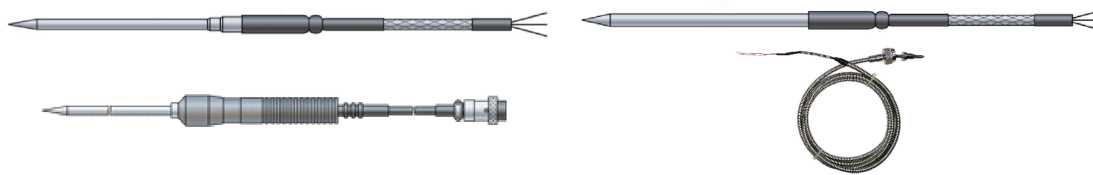

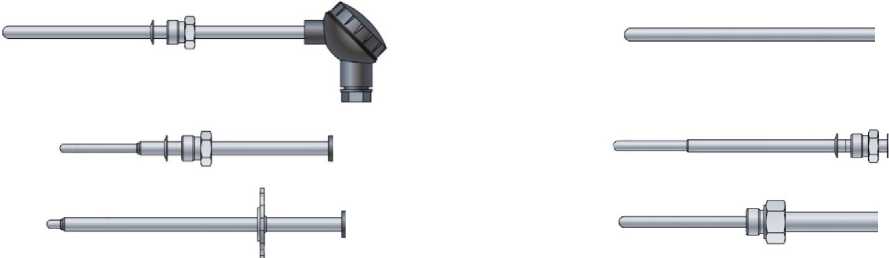

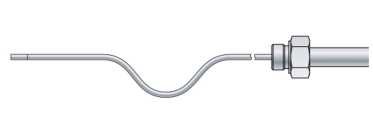

Рисунок 1 - Общий вид ТС

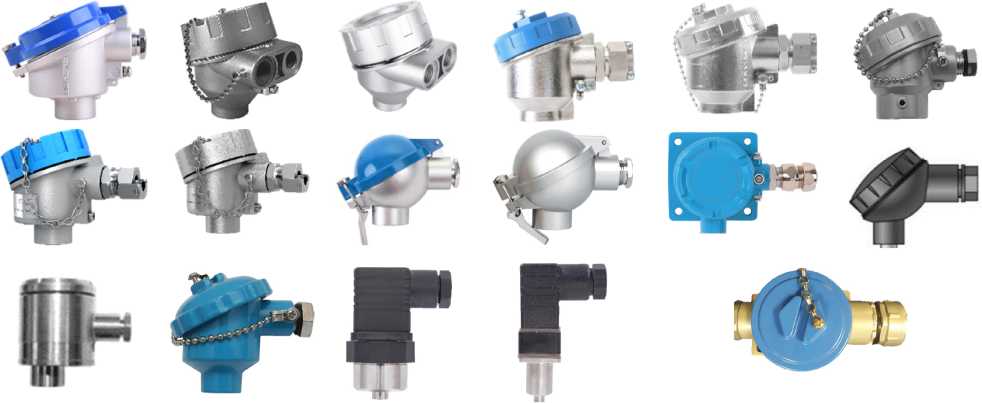

Рисунок 2 — Общий вид конструктивных исполнений головок ТС
Примечание - ТС изготавливаются в различных комбинациях головок и монтажных частей.
Лист № 7
Всего листов 12
ЧЭПТ, ЧЭМТ

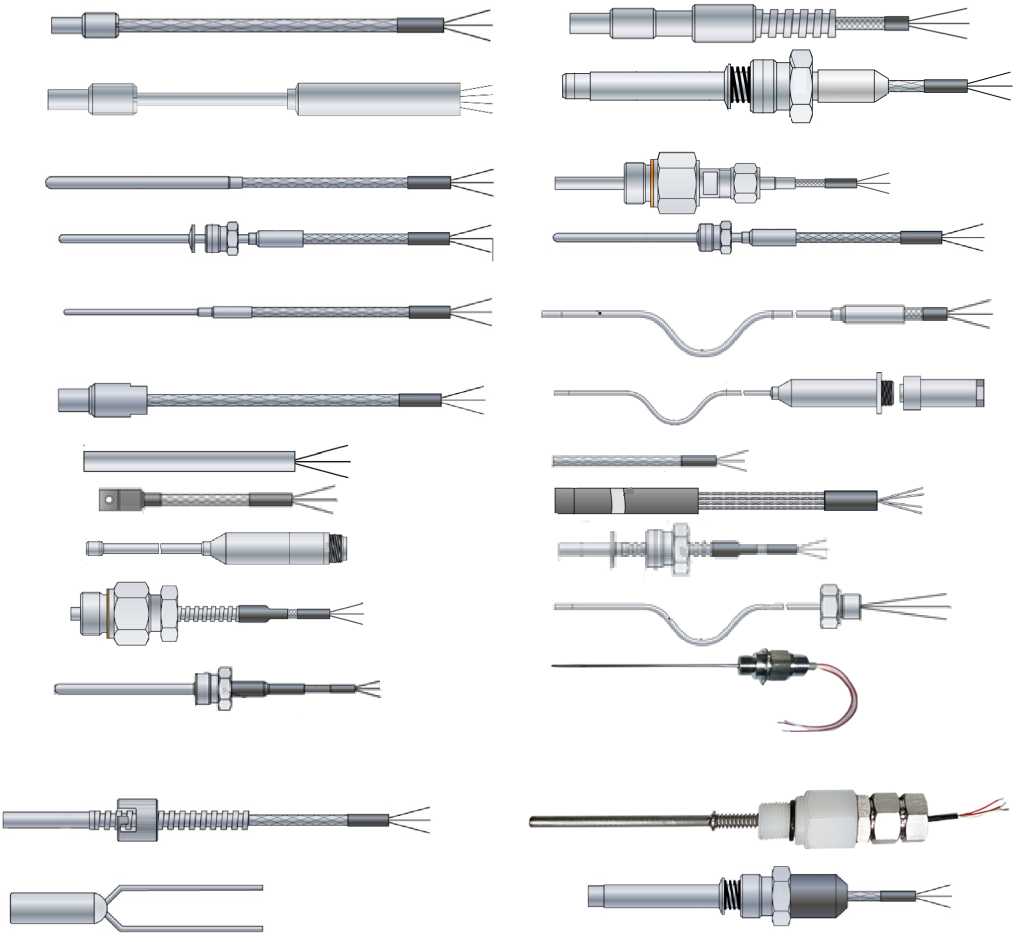

Рисунок 3 - Общий вид ЧЭ

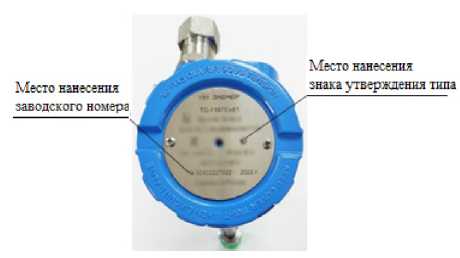

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение
Отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Метрологические характеристики ТС |
приведены в таблицах 2, 3 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Таблица 2 - Обозначение модификаций ТС и ЧЭ, температурные коэффициенты и классы
|
допусков ТС и Ч |
Э | ||||
|
Модификации ТС и ЧЭ и их исполнения1) |
Условное обозначение НСХ |
а, °С-1 |
Класс допуска | ||
|
Для проволочных ЧЭ |
Для пленочных ЧЭ |
Для ТС | |||
|
ТС-1088, ТС-1088Л, ТС-1288, ТС-1388, ТС-0295, ТС-1187, ЧЭПТ, ЧЭМТ |
Pt50, Pt100, Pt500, Pt1000 |
0,00385 |
W 0.1, W 0.15, W 0.3, W 0.6 |
F 0.1, F 0.15, F 0.3, F 0.6 |
АА, А, В, С |
|
46П, 50П, 100П |
0,00391 |
АА, А, В, С |
АА, А, В, С |
АА, А, В, С | |
|
50М, 53М, 100М |
0,00428 |
А, В, С |
F 0.3, F 0.6 |
А, В, С | |
|
0,00426 |
А, В, С |
_ |
А, В, С | ||
1) Исполнения модификаций: общепромышленное, взрывозащищенное (Ех, Ехd), атомное повышенной надежности (А), вибропрочное (В), вибропрочное, сейсмостойкое (ВС) и сочетание перечисленных исполнений (например, АЕх, АЕ^ и др.)
Таблица 3 - Классы допуска, допуски и диапазоны измерений ТС и ЧЭ__________________
|
Класс допуска |
Допуск, °С |
Диапазон измерений, °С1) | ||
|
Платиновый ТС, ЧЭ |
Медный ТС, ЧЭ | |||
|
Проволочные ЧЭ |
Пленочные ЧЭ | |||
|
АА |
±(0,1+0,0017-1t 1 ) |
от -50 до +250 |
от 0 до +150 |
- |
|
А |
±(0,15+0,002-11 1 ) |
от -100 до +450 |
от -30 до +300 |
от -50 до +120 |
|
В |
±(0,3+0,005^11 I) |
от -196 до + 660 |
от -50 до +500 |
от -50 до +200 |
|
С |
±(0,6+0,01-11 I ) |
от -196 до +660 |
от -50 до +600 |
от -180 до +200 |
|
t - Значение измеряемой температуры, °С. 1) Рабочие диапазоны измерений могут быть в пределах указанных диапазонов в зависимости от конструктивного исполнения ТС и ЧЭ. | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный измерительный ток, мА: - для НСХ 46П, 50П, 100П, Pt50, Pt100, 50М, 53М, 100М - для НСХ Pt500, Pt1000 |
11) 0,2 |
|
Длина монтажной части ТС, мм |
от 8 до 3150 (в соответствии с ГОСТ 6651-2009); свыше 3150 (из ряда R40 в соответствии с ГОСТ 6636-69) |
|
Масса, кг |
от 0,012 до 10 (в зависимости от габаритных размеров ТС) |
|
Наименование характеристики |
Значение | |
|
Условия эксплуатации: - температура окружающей среды2), °С, - относительная влажность воздуха при температуре +35 °С, % |
от -40 до +70 от -50 до +50 от -50 до +85 от -50 до +80 от -50 до +100 от -50 до +125 от -60 до +50 от -60 до +80 от -60 до +100 от -60 до +150 от -70 до +45 от -10 до +45 от -40 до +45 от +1 до +45 от -70 до +60 не более 98; 100 | |
|
Группа исполнения по устойчивости к воздействию синусоидальной вибрации2) по ГОСТ Р 52931-2008 |
N3, V3, V5, F2, F3, G2 | |
|
Сейсмостойкость2) по ГОСТ 30546.1-98 |
6, 8 или 9 баллов по шкале MSK-64 | |
|
Маркировка взрывозащиты | ||
|
ТС-1088Ех, ТС-1288Ех, ТС-1388Ех, TC-1187Exd |
0Ех ia IIA T6 Ga X 0Ех ia IIA T5 Ga X 0Ех ia IIA T4 Ga X 0Ех ia IIB T6 Ga X 0Ех ia IIB T5 Ga X 0Ех ia IIB T4 Ga X 0Ех ia ПС T6 Ga X 0Ех ia ПС T5 Ga X 0Ех ia ПС T4 Ga X | |
|
TC-1187Exd |
1Ex db IIA T6 Gb X 1Ex db IIA T5 Gb X 1Ex db IIA T4 Gb X 1Ex db IIB T6 Gb X 1Ex db IIB T5 Gb X 1Ex db IIB T4 Gb X 1Ex db ПС T6 Gb X 1Ex db ПС T5 Gb X 1Ex db ПС T4 Gb X Ex db IIC Gb U | |
|
Средняя наработка до отказа, ч, не менее |
15000; 1200002) | |
|
Средний срок службы, лет, не менее |
6; 152) | |
|
1) Для класса допуска АА измерительный ток составляет 0,5 мА. 2) В зависимости от модификации и исполнения. | ||
Знак утверждения типа
наносится на табличку (шильдик) или корпус ТС термотрансферным способом или лазерной гравировкой, а также на эксплуатационную документацию типографским способом.
Комплектность
Комплектность ТС и ЧЭ приведена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления из платины и меди ТС1) |
В соответствии с заказом |
1 шт. |
|
Чувствительные элементы3) ЧЭПТ-ХХ ЧЭМТ-ХХ |
В соответствии с заказом |
1 шт. |
|
Комплект принадлежностей1) |
- |
1 шт. |
|
Термопреобразователь сопротивления из платины и меди ТС. Паспорт |
НКГЖ.408717.ХХХ2)-ПС2) |
1 экз. |
|
Чувствительные элементы3) ЧЭПТ-ХХ ЧЭМТ-ХХ Паспорт |
НКГЖ.408712.ХХХ2)-ПС2 |
1 экз. |
|
Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ. Руководство по эксплуатации |
НКГЖ.408717.005РЭ |
1 экз. на партию4) |
|
1) Модификация ТС и комплект принадлежностей в соответствии с заказом. По требованию потребителей допускается поставка ТС с различными окрасками крышек и корпусов головок. 2) Обозначение в соответствии с исполнением и модификацией ТС. 3) Модификация в соответствии с заказом. Для ЧЭПТ-ХХ, ЧЭМТ-ХХ, поставляемых отдельно. 4) При поставке в один адрес в соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 3.2 руководства по эксплуатации НКГЖ.408717.005РЭ.
Нормативные документы
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 4211-012-13282997-2014 Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ. Технические условия.
