Теплосчетчики ТЭМ-104 мод. ТЭМ-104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03)

Назначение

Теплосчетчики ТЭМ-104 модификации ТЭМ-104(ТЭСМАРТ.01), ТЭМ-104(ТЭСМАРТ.02), ТЭМ-104(ТЭСМАРТ.03), (далее - теплосчетчики) предназначены для измерений и регистрации значений расхода и количества теплоносителя, температур теплоносителя и окружающей среды, избыточного давления в трубопроводах и потребленной (отпущенной) тепловой энергии в водяных системах теплопотребления (теплоснабжения).

Описание

Принцип действия теплосчетчиков основан на преобразовании измерительными каналами выходных сигналов преобразователей расхода, температуры и давления в значения измеряемых параметров и вычисления количества теплоносителя и тепловой энергии.

Принцип работы измерительного канала расхода теплосчетчиков основан на зависимости ЭДС, возникающей в электропроводящей жидкости, движущейся в магнитном поле, от средней скорости жидкости и, тем самым, от объемного расхода.

Измерительные каналы температур и давлений теплосчетчиков преобразуют в цифровую форму выходные сигналы преобразователей температур и давлений, установленных в трубопроводах.

Теплосчетчик производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в системах теплоснабжения (до четырех систем) в соответствии с задаваемой программно конфигурацией.

В состав теплосчетчиков входят:

- измерительно-вычислительный блок (ИВБ) - 1 шт;

- электромагнитные первичные преобразователи расхода (НИР) - от 1 до 2 шт;

- измерительные преобразователи расхода с частотно-импульсным выходным сигналом (ИП) - до 2 шт;

- измерительные преобразователи температуры - термопреобразователи сопротивления (ТС) - до 6 шт;

- измерительные преобразователи давления (ДИД) - до 6 шт.

Типы и внешний вид ППР и ИВБ приведены на рисунках 1 и 2.

ПРП         ПРПМ        ПРПН    ПРПН/Р        ПП

Рисунок 1. Внешний вид ППР

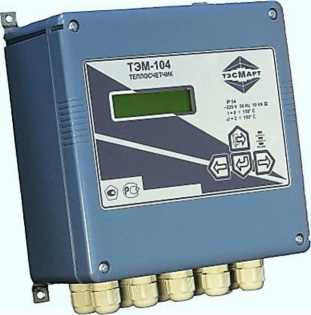

Рисунок 2. Внешний вид ИВБ

Типы ТС, ИП и ДИД применяемые в составе теплосчетчика, указаны в Таблицах 1, 2, 3.

Таблица 1. Типы термопреобразователей сопротивления и комплектов термопреобразователей сопротивления, применяемых в составе теплосчетчиков__________________________

Таблица 2. Типы измерительных преобразователей расхода с частотно-импульсным

выходным сигналом, применяемых в составе теплосчетчика

Таблица 3. Типы измерительных преобразователей давления, применяемых в составе теплосчетчика

Теплосчетчики имеют стандартные интерфейсы: RS-232 и гальванически развязанный RS-485, через которые считываются результаты измерений параметров теплоносителя в системах теплоснабжения, а также данные о конфигурации теплосчетчика. Теплосчетчики преобразуют значения одного из параметров (расхода или температуры) в выходной унифицированный токовый сигнал в диапазоне от 4 до 20 мА.

Теплосчетчики обеспечивают:

измерения:

- объемного [м3/ч] и массового [т/ч] расходов теплоносителя в трубопроводах;

- температур t [°С] теплоносителя в трубопроводах;

- давления в трубопроводах p [МПа];

- текущей разности температур At [°С];

- тепловой энергии Q [Гкал], [МВт-ч], [ГДж];

регистрацию:

- количества теплоты (тепловой энергии), потребленного (отпущенного) за отчетный период Q [Гкал], [МВт-ч], [ГДж];

- массы М [т] и V объема [м3] теплоносителя, протекших по трубопроводам за отчетный период;

- потребленного (отпущенного) количества теплоты (тепловой энергии) за каждый час (сутки) Q [Гкал], [МВт-ч], [ГДж];

- массы М [т] и V объема [м3] теплоносителя, протекшего за каждый час (сутки) по трубопроводам;

- средневзвешенных значений температур t [°С] теплоносителя в трубопроводах за каждый час (сутки);

- разности средних температур At [°С] в подающем и обратном трубопроводах за каждый час (сутки);

- среднеарифметических значений измеренного (установленного) давления в трубопроводах p [МПа];

- календарного времени с индикацией числа, месяца, года, часов, минут и секунд;

- времени работы при поданном напряжении питания T [ч:мин];

- времени работы в штатном режиме Тнараб [ч:мин] (времени наработки);

- времени работы Тош прибора при наличии ТН [ч:мин];

- кодов возникающих НС и (или) ТН;

- времени работы (T:dt^, T:GT, T:G^, Т:пт) по каждой НС [ч:мин];

- архива событий, индикацию:

- измеренных, регистрируемых и установленных параметров.

Программное обеспечение

Программное обеспечение (ПО), необходимое для реализации заявленных функций, записывается в память микроконтроллера на заводе-изготовителе.

Основными задачами программного обеспечения являются:

- организация опроса датчиков аналоговых величин (ПНР, ТС, ДИД), первичная обработка сигналов;

- измерение частоты и вычисление количества импульсов, поступающих на частотные и импульсные входы (от ИП);

- преобразование сигналов в значения физических величин в соответствии с номинальными статическими характеристиками, настроечными параметрами и данными калибровки;

- вычисление количества (массы и объема) теплоносителя, а также потребленной (отпущенной) тепловой энергии за интервал времени и формирование архива;

- формирование выходных аналоговых (I) и цифровых (RS-232, RS-485) сигналов;

- реализация пользовательского интерфейса;

- анализ измеренных значений, регистрация и индикация ошибок и нештатных ситуаций;

- архивирование результатов измерений в энергонезависимой памяти.

Идентификационные данные программного обеспечения (ПО) теплосчетчиков приве-

дены в таблице 4.

Таблица 4.

Идентификация внутреннего ПО теплосчетчика при поверке осуществляется с помощью интерфейса пользователя - на ЖКИ теплосчетчика индицируется номер версии программного обеспечения (идентификационный номер).

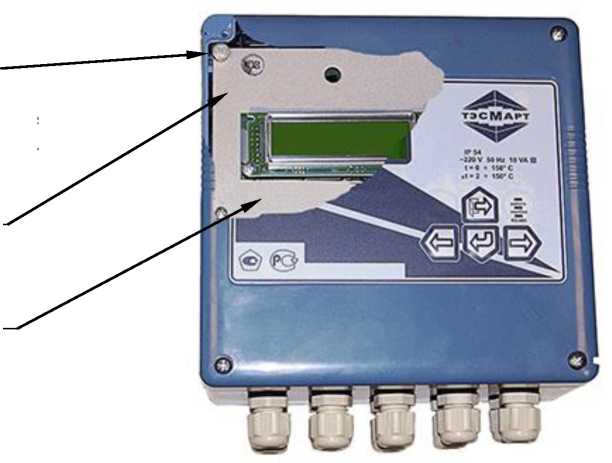

Рис. 3. Места установки элементов защиты.

Пломба    предприятия-
