Измерители влажности CONDTROL
Номер в ГРСИ РФ: | 58915-14 |
---|---|
Производитель / заявитель: | ООО Компания "Кондтроль", г.Челябинск |
58915-14: Описание типа СИ | Скачать | 283.3 КБ |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Измерители влажности серии CONDTROL (далее - влагомеры) предназначены для оперативного измерения влажности (массового отношения влаги) древесины и пиломатериалов хвойных и лиственных пород и твердых строительных материалов (бетона тяжелого, бетона легкого).
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 58915-14 |
Наименование | Измерители влажности |
Модель | CONDTROL |
Год регистрации | 2014 |
Страна-производитель | Россия |
Информация о сертификате | |
Срок действия сертификата | 31.10.2019 |
Тип сертификата (C - серия/E - партия) | C |
Дата протокола | Приказ 1739 п. 21 от 31.10.2014 |
Производитель / Заявитель
ООО Компания "Кондтроль", г.Челябинск
Россия
Поверка
Методика поверки / информация о поверке | МП 101-243-2009 с Изменением №1 |
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 267 |
Найдено поверителей | 23 |
Успешных поверок (СИ пригодно) | 257 (96%) |
Неуспешных поверок (СИ непригодно) | 10 (4%) |
Актуальность информации | 17.07.2024 |
Поверители
Скачать
58915-14: Описание типа СИ | Скачать | 283.3 КБ |
Описание типа
Назначение
Измерители влажности серии CONDTROL (далее - влагомеры) предназначены для оперативного измерения влажности (массового отношения влаги) древесины и пиломатериалов хвойных и лиственных пород и твердых строительных материалов (бетона тяжелого, бетона легкого).
Описание
Принцип действия измерителей влажности серии CONDTROL основан на корреляционной зависимости диэлектрической проницаемости материала от содержания в нём влаги при положительных температурах.
При взаимодействии с измеряемым материалом преобразователи (датчики) вырабатывают сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на дисплей влагомеров.
Конструктивно влагомеры представляют собой микропроцессорные приборы, выполненные в виде переносного моноблока, и состоят из измерительного блока и первичного преобразователя (датчика).
Влагомеры выпускаются в пяти исполнениях, отличающихся конструкцией и перечнем измеряемых материалов.
На лицевой панели размещены жидкокристаллический дисплей и клавиатура, состоящая из функциональных кнопок, предназначенных для управления влагомером.
Влагомеры исполнения HYDRO CONDTROL, HYDRO PRO CONDTROL, HYDRO-ТЕС CONDTROL предназначены для измерений древесины и пиломатериалов хвойных и лиственных пород и твердых строительных материалов.
Влагомеры исполнения HYDRO EASY CONDTROL, micro HYDRO CONDTROL предназначены для измерений древесины и пиломатериалов хвойных и лиственных пород.
Влагомеры исполнения HYDRO CONDTROL и HYDRO PRO CONDTROL имеют на лицевой панели дисплей и клавиатуру, состоящую из четырех кнопок, HYDRO-ТЕС CONDTROL -дисплей и клавиатуру из шести кнопок, HYDRO EASY CONDTROL -дисплей и одну кнопку, micro HYDRO CONDTROL- дисплей и клавиатуру из двух кнопок.
Во влагомерах исполнений HYDRO CONDTROL, HYDRO PRO CONDTROL, HYDRO EASY CONDTROL датчик расположен на верхней торцевой поверхности корпуса.
Во влагомерах исполнений micro HYDRO CONDTROL и HYDRO-ТЕС CONDTROL встроенный емкостной датчик расположен на задней панели.
Элементы питания размещены под крышкой батарейного отсека.

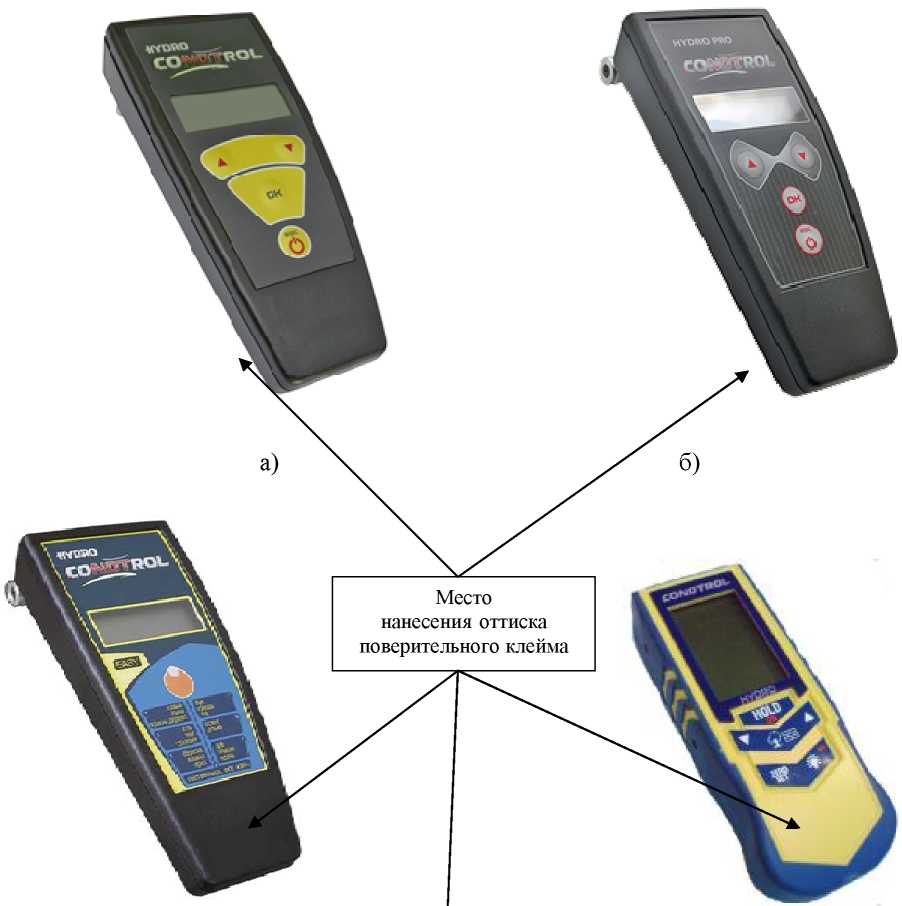

Фото общего вида измерителей влажности серии CONDTROL представлено на рисунке 1.
![](/images/ot/14//58915-14-1.jpg)
Место нанесения оттиска поверительного клейма
б)
а)
в)
г)
![](/images/ot/14//58915-14-2.jpg)
д)
Рисунок 1 - Общий вид измерителей влажности серии CONDTROL
а) исполнение HYDRO CONDTROL, б) исполнение HYDRO PRO CONDTROL, в) исполнение HYDRO EASY CONDTROL, г) исполнение HYDRO-ТЕС CONDTROL, д) исполнение micro HYDRO CONDTROL
Программное обеспечение
Влагомеры имеют встроенное программное обеспечение. Программное обеспечение (далее ПО) каждого исполнения выполнено на базе микросхемы серии MSP430.
Основные функции ПО: регистрация и расчет результатов измерений.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | ||||
HYDRO CONDTROL |
HYDRO PRO CONDTROL |
HYDRO EASY CONDTROL |
micro HYDRO CONDTROL |
HYDRO-ТЕС CONDTROL | |
Идентификационное наименование ПО |
HYDRO |
HYDRO |
EASY |
u |
H |
Номер версии (идентификационный номер) ПО |
10 |
10 |
10 |
10 |
10 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Другие идентификационные данные |
- |
- |
- |
- |
- |
ПО можно идентифицировать следующим образом:
Название программы и номер версии (идентификационный номер) программного обеспечения указаны в руководстве по эксплуатации. Обновление программного обеспечения в процессе эксплуатации не предусмотрено. Программное обеспечение и защита данных от случайного и преднамеренного изменения: метрологически значимая часть программного обеспечения находится в чипах серии MSP430, которые защищены от доступа и изменений. Конструкция прибора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «низкий» по Рекомендациям по метрологии Р 50.2.077-2014.
Технические характеристики | ||||||
Наименование характеристики |
Значение характеристики для модификаций: | |||||
HYDRO |
HYDRO PRO |
HYDRO EASY |
micro HYDRO |
HYDRO-ТЕС | ||
CONDTROL |
CONDTROL |
CONDTROL |
CONDTROL |
CONDTROL | ||
1 Диапазон измерений влажности, % | ||||||
древесины, пилопродукции и деревянных деталей |
4-35 |
4-35 |
4-35 |
4-35 |
4-35 | |
бетона легкого |
1-20 |
1-20 |
- |
- |
1-20 | |
бетона тяжелого |
1-10 |
1-10 |
- |
- |
1-10 | |
2 Пределы допускаемой абсолютной погрешности влагомера при измерении влажности, %: | ||||||
древесины, пилопродукции и деревянных деталей в диапазоне от 4 % до 12 % |
±1,5 |
±1,5 |
±1,5 |
±1,5 |
±1,5 | |
в диапазоне от 12 % до 35 % |
±3,0 |
±3,0 |
±3,0 |
±3,0 |
±3,0 | |
бетона легкого |
±1,5 |
±1,5 |
- |
- |
±1,5 | |
бетона тяжелого |
±0,9 |
±0,9 |
- |
- |
±0,9 |
Наименование характеристики |
Значение характеристики для модификаций: | ||||
HYDRO CONDTROL |
HYDRO PRO CONDTROL |
HYDRO EASY CONDTROL |
micro HYDRO CONDTROL |
HYDRO-ТЕС CONDTROL | |
3 Время единичного измерения, с, не более |
60 |
60 |
60 |
60 |
60 |
4 Напряжение включения сигнализации о замене элемента питания, В, не более |
2,0 |
2,0 |
2,0 |
10,0 |
2,0 |
5 Потребляемый ток, мА, не б лее |
20 |
20 |
20 |
3 |
17 |
6 Масса, г, не более |
200 |
200 |
200 |
50 |
75 |
7 Габаритные размеры, мм, не более |
145x60x35 |
145x60x35 |
145x60x35 |
65x35x15 |
110x43x25 |
8 Средняя наработка на отказ, ч, не менее |
20 000 |
20 000 |
20 000 |
20 000 |
20 000 |
9 Средний срок службы, лет, не менее |
10 |
10 |
10 |
10 |
10 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более |
от 5 до 40 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель влагомера методом шелкографии.
Комплектность
Наименование и условное обозначение |
Количество, шт | ||||
HYDRO CONDTROL |
HYDRO PRO CONDTROL |
HYDRO EASY CONDTROL |
micro HYDRO CONDTROL |
HYDRO-ТЕС CONDTROL | |
Электронный блок с встроенным датчиком |
1 |
1 |
1 |
1 |
1 |
Элемент питания |
2x1,5 В |
2x1,5 В |
2x1,5 В |
1x12 В |
2x1,5 В |
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
Упаковочный футляр |
1 |
1 |
1 |
1 |
1 |
Методика поверки МП 101-243-2009 |
1 |
1 |
1 |
1 |
1 |
Поверка
осуществляется по документу МП 101-243-2009 «ГСИ. Измерители влажности (влагомеры) строительных материалов. Методика поверки», утверждённому ФГУП «УНИИМ» в декабре 2009 г, с изменением №1 от декабря 2011 г.
Эталоны, используемые при поверке:
- установки измерительные эталонные 1 разряда массовой доли влаги в твердых веществах и материалах типа ЭУВТ-1 по ГОСТ Р 8.681-2009 с относительной погрешностью 80 = (3,0 - 0,8) % в диапазоне измерений массовой доли влаги от 0,5 % до 80 %;
Лист № 5
Всего листов 5
- стандартный образец влажности пиломатериалов (ГСО 8837-2006), интервал допускаемых аттестованных значений от 6,0 % до 18,0 %, абсолютная погрешность аттестованного значения: ±0,8 % в интервале от 6 % до 12 %, ±1,0 % в интервале от 12 % до 18 %.
Сведения о методах измерений
Методики измерений входят в состав эксплуатационной документации Э11.120.004 РЭ, Э12.120.004 РЭ, Э13.120.004 РЭ, Э15.120.004 РЭ.
Нормативные документы
ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
ТУ 4276-002-82908031-14 Измерители влажности серии CONDTROL. Технические условия
Рекомендации к применению
Измерители влажности серии CONDTROL применяют вне сферы государственного регулирования обеспечения единства измерений.
