Комплексы измерительные К1871-У

Назначение

Комплексы измерительные К1871-У (далее - К1871-У) предназначены для измерений и контроля уровня и разности уровней жидкости в реальном масштабе времени, формирования аналоговых сигналов силы постоянного тока, выполнения функций сигнализации и противоаварийной защиты, а также для накопления, регистрации и хранения измерительной информации.

Описание

Принцип действия измерительных каналов (ИК) К1871-У при измерении уровня заключается в следующем:

- первичные измерительные преобразователи преобразуют текущие значения уровня в унифицированные электрические сигналы силы постоянного тока стандартных диапазонов;

- унифицированные электрические сигналы силы постоянного тока от первичных измерительных преобразователей поступают на входы модулей аналого-цифрового преобразования регистратора щитового электронного многоканального Ф1771-АД (далее -регистратор);

- значения уровня отображаются на жидкокристаллическом дисплее регистратора.

К1871-У осуществляет:

- измерение и отображение значений уровня жидкости;

- измерение разности значений уровня между двумя выбранными оператором каналами комплекса;

- предупредительную и аварийную сигнализацию при выходе технологического параметра (уровня) за установленные границы и при обнаружении неисправностей оборудования;

- противоаварийную защиту оборудования установки;

- накопление, регистрацию и хранение поступающей информации.

Конструктивно К1871-У состоит из следующих компонентов:

- первичных измерительных преобразователей (тип и количество определяется заказом);

- регистратора щитового электронного многоканального Ф1771-АД.

Подсистема противоаварийной защиты обеспечивает реализацию алгоритмов защитных блокировок технологического процесса.

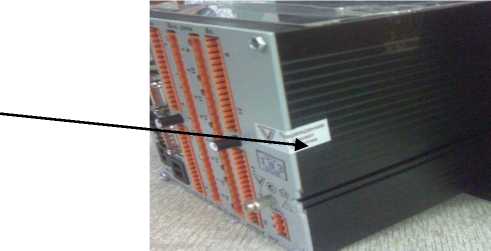

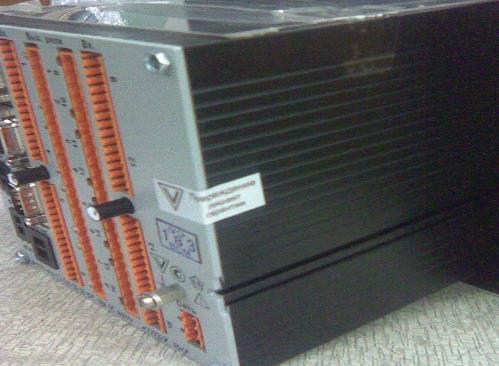

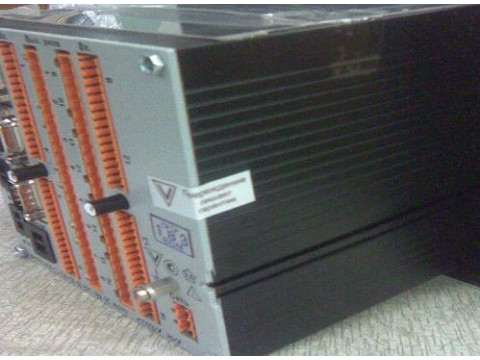

Внешний вид вторичной части К1871-У - регистратора Ф1771-АД - приведен на рисунке 1.

шильд-наклейка

Рисунок 1 - Регистратор щитовой электронный многоканальный Ф1771-АД

Программное обеспечение

Идентификационные данные встроенного программного обеспечения (ПО) регистратора Ф1771-АД приведены в таблице 1.

Таблица 1

Исходный код программы записывается во внутреннюю постоянную память микро-контроллера регистратора при изготовлении. Регистратор выполняет самодиагностику и обеспечивает защиту от несанкционированного доступа к информации и параметрам настройки за счет использования трехуровневой системы паролей.

Механическая защита ПО и измеренных данных осуществляется за счет применения разрушаемой шильд-наклейки между разъемными частями корпуса регистратора Ф1771-АД. Программа регистратора обеспечивает вывод идентификационных данных.

Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Таблица 2

Пределы допускаемой приведенной погрешности измерений разности

значений параметра (уровня) между двумя ИК комплекса, %

основной......................................................................± 0,8

в рабочих условиях..........................................................± 1,6

Примечания: - разность значений параметра измеряется между показаниями двух идентичных по составу и характеристикам каналов комплекса, работающих в одном диапазоне измерений уровня;

- нормирующим значением при определении приведенной погрешности измерений разности значений уровня является верхнее значение диапазона измерений уровня.

Рабочие условия эксплуатации:

- диапазон температуры окружающего воздуха, оС

для регистратора щитового электронного многоканального Ф1771-АД........от 5 до 50

для первичных измерительных преобразователей........................от минус 20 до 80

относительная влажность окружающего воздуха в диапазоне

рабочих температур, %, не более

- диапазон атмосферного давления, кПа..................................................от 84 до 106,7

Срок службы, лет, не менее

Средняя наработка на отказ, ч

Электропитание

напряжение переменного тока..........................................(220 ± 22) В, 50 Гц

напряжение постоянного тока.......................................................24

Потребляемая мощность, В А (Вт), не более

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

- первичные измерительные преобразователи (тип и количество определяется заказом);

- регистратор щитовой электронный многоканальный Ф1771-АД;

- паспорт;

- руководство по эксплуатации комплекса ВАШД 421411.004 РЭ;

- руководство по эксплуатации регистратора Ф1771-АД 3ПА.849.011 РЭ;

- методика поверки МП2064-0093-2014.

Сведения о методах измерений

приведены в документе «Комплексы измерительные К1871-У. Руководство по эксплуатации» ВАШД 421411.004 РЭ.

Нормативные документы

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10’16... 30 А

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р  8.596-2002  ГСИ. Метрологическое обеспечение измерительных

систем. Основные положения

Технические условия ТУ 4389-0210-76150720-2014
