Измерители-регуляторы микропроцессорные ТРМ500

Назначение

Измерители-регуляторы микропроцессорные ТРМ500 (в дальнейшем по тексту именуемые «приборы») предназначены для измерения и автоматического регулирования температуры при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей.

Описание

Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока. Измеренный сигнал преобразуется в температуру в соответствии c настройками прибора и отображается на цифровом индикаторе прибора. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения температуры при помощи встроенного реле.

Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления. На лицевой панели прибора размещены цифровые индикаторы и кнопки для управления прибором. Клеммы для внешнего подключения расположены на задней панели прибора.

Приборы изготавливаются в нескольких вариантах исполнений, отличающихся друг от друга количеством цифровых индикаторов и мощности встроенного реле.

Выходными сигналами приборов являются состояния контактов электромагнитных реле и транзисторного ключа для управления твердотельными реле.

Фотографии общего вида приборов приведены на рисунках 1 и 2.

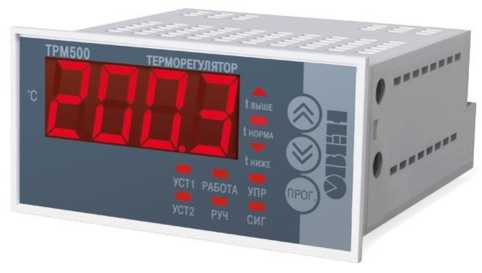

Рис.1 Общий вид приборов с одним цифровым индикатором

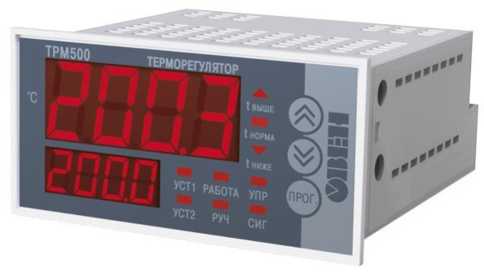

Рис.2 Общий вид приборов с двумя цифровыми индикаторами

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из встроенной в корпус средства измерений «Измерители-регуляторы микропроцессорные ТРМ500» части ПО.

Для функционирования модулей необходимо наличие встроенной части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано.

Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A» по МИ 3286-2010 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Технические характеристики

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 2:

Таблица 2

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от (20±5) °С (нормальные условия) до от минус 20 °С или от (20 ± 5) °С до плюс 50 °С, на каждые 10 °С изменения температуры не превышают 0,5 предела допускаемой основной приведенной погрешности.

Напряжение питания переменного тока, В........................................от 90 до 264

Частота питающего напряжения, Гц..................................................от 47 до 63

Нормальные условия применения:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °С ...............................................20 ± 5

- относительная влажность воздуха, %.......................................................................до 80

- атмосферное давление, кПа.....................................................от 84,0 до 106,7

Рабочие условия применения:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °С.........................от минус 20 до плюс 50

- относительная влажность воздуха, %.......................................до 80 без конденсации

(при температуре до плюс 35 °С)

- атмосферное давление, кПа........................................................от 84,0 до 106,7

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP54 со стороны передней.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.

Средняя наработка на отказ, не менее, ч..................................................100 000

Средний срок службы, не менее, лет.............................................................12.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки прибора входят:

Измеритель - регулятор микропроцессорный ТРМ500                          1 шт.

Паспорт                                                                          1 экз.

Руководство по эксплуатации                                                   1 экз.

Гарантийный талон                                                            1 экз.

Методика поверки                                        по требованию заказчика.

Сведения о методах измерений

приведены в соответствующих разделах Руководства по эксплуатации КУВФ.421214.007РЭ.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ТУ 4217-046-46526536-2014 «Измерители-регуляторы микропроцессорные ТРМ500. Технические условия»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».
