Фурье-спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S

Назначение

Фурье - спектрофотометры инфракрасные IRTracer-100 и IRAffmity-1S (далее - спектрофотометры) предназначены для измерения оптических спектров пропускания, поглощения, диффузного и зеркального отражения, нарушенного полного внутреннего отражения в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдом, жидком и газообразном состояниях.

Описание

Принцип действия спектрофотометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. В основе спектрофотометра лежит интерферометр Майкельсона.

Излучение, испускаемое источником света, проходит через апертуру, с помощью коллиматора пучок лучей отражается, становясь параллельным, в делитель луча под углом падения 30°. Делитель луча представляет собой германиевую пленку, помещенную напылением на подложку из бромида калия. Она разделяет пучок на два, один из них отражает на фиксированное зеркало, а другой пропускает на подвижное. Оба зеркала отражают пучки обратно в делитель. Каждый из отраженных пучков становится интерферированным при прохождении через делитель. Возвращающиеся обратно пучки лучей являются пропущенным и отраженным излучением. Пропущенное излучение из фиксированного зеркала и отраженное из подвижного объединяются и пересекаются друг с другом, направляясь в собирательное зеркало. Это фиксированное зеркало обладает функцией автоматической настройки, которая всегда обеспечивает максимальную эффективность интерференции. С помощью собирательного зеркала параллельный инфракрасный интерферированный пучок лучей создает изображение источника света в центре кюветного отделения. Пучок, который прошел через образец, установленный в центре кюветного отделения, отражается собирательным зеркалом, попадает в детектор, где определяется в виде интерферограммы, которая представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.

Конструктивно спектрофотометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.

Спектрофотометры дополнительно могут быть оборудованы ИК микроскопом для анализов микрообразцов; модель IRTracer-100 также может быть дополнена детектором МСТ (HgCdTe), охлаждаемым жидким азотом, для работы в режиме быстрого сканирования и детектором InGaAs для измерений в ближнем ИК диапазоне (NIR).

Общий вид спектрофотометров с обозначением места нанесения знака поверки и маркировки представлен на рисунках 1, 3, 4, 5.

Схема пломбирования от несанкционированного доступа представлена на рисунках 2, 6.

Место нанесения знака поверки

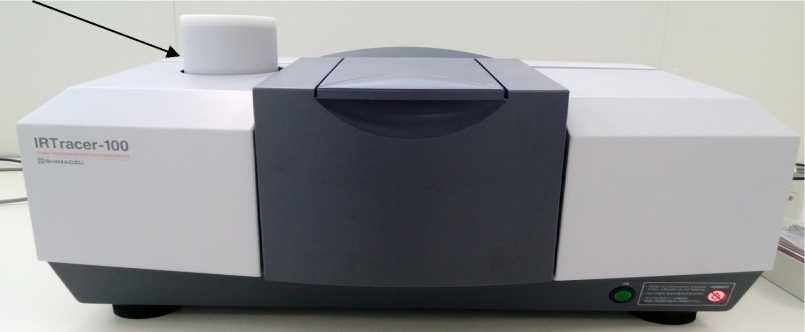

Рисунок 1 - Общий вид Фурье - спектрофотометра инфракрасного

IRTracer-100 с обозначением места маркировки

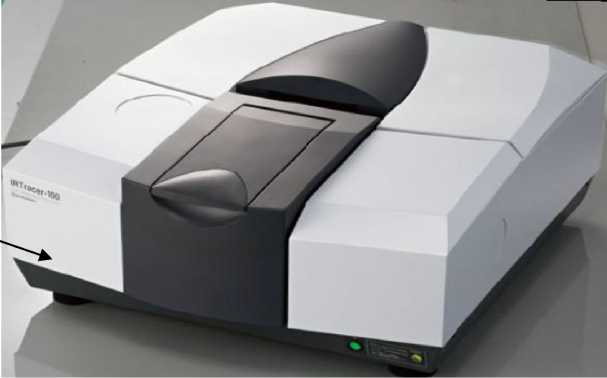

Рисунок 2 - Фурье - спектрофотометр инфракрасный IRTracer-100 (вид сбоку) с обозначением места пломбирования

Детектор МСТ

Рисунок 3 - Общий вид Фурье - спектрофотометра инфракрасного IRTracer-100 с детектором МСТ

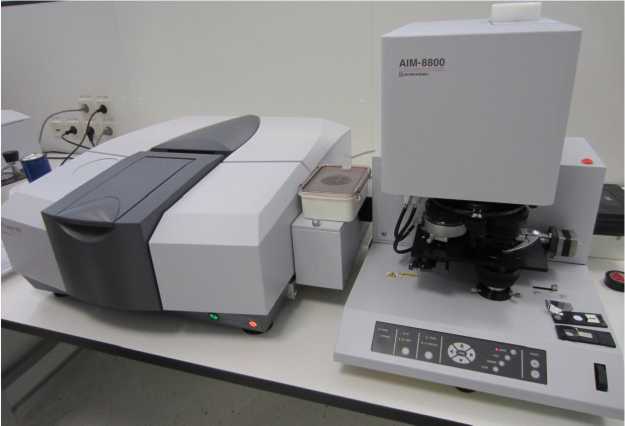

Рисунок 4 - Общий вид Фурье - спектрофотометра инфракрасного IRTracer-100 с инфракрасным микроскопом AIM-8800

Место нанесения

маркировки \

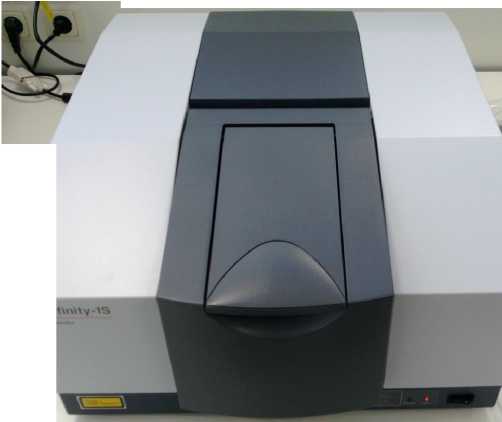

Рисунок 5 - Общий вид Фурье - спектрофотометра инфракрасного IRAffinity-1S с обозначением места маркировки

Места

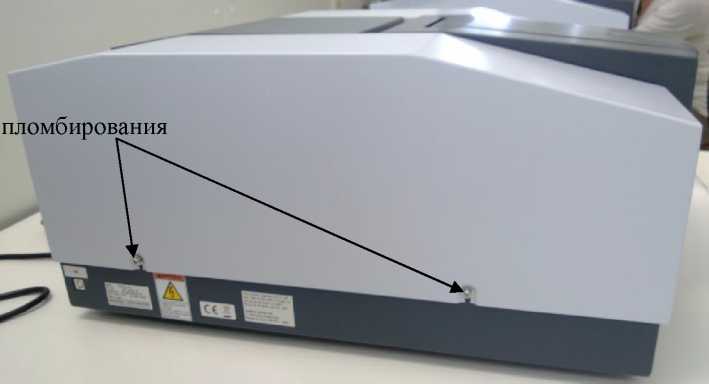

Рисунок 6 - Фурье - спектрофотометр инфракрасный IRAffinity-1S (вид сбоку) с обозначением места пломбирования

Программное обеспечение

В спектрофотометре используется программное обеспечение (далее по тексту - ПО) LabSolutions IR, предназначенное для настройки параметров измерения и проверки рабочего состояния прибора, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по стандартам, печати и сохранения результатов анализа.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографическим способом и на корпус спектрофотометров методом наклеивания.

Комплектность

Таблица 4 - Комплектность средства измерений

Продолжение таблицы 4

Поверка

осуществляется по документу МП 18.Д4-14 с изменением №2 «ГСИ. Фурье - спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 19 августа 2019 г.

Основные средства поверки:

- мера волнового числа МВЧ-001 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 67321-17);

- мера волновых чисел BRM 2065 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61340-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус спектрофотометра.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «Shimadzu Corporation», Япония
