Устройства детектирования УДПН-04
| Номер в ГРСИ РФ: | 59092-14 |
|---|---|
| Производитель / заявитель: | ООО "СКУ-Атом", г.Москва |
|
59092-14: Описание типа
2014-59092-14.pdf
|
Скачать | 119.7 КБ |
Термопреобразователи сопротивления платиновые Rosemount исполнения 0078D21A30B045T26 (далее - термопреобразователи или ТС) предназначены для измерения температуры жидких и газообразных сред, не агрессивных к материалу защитной гильзы ТС на объекте ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59092-14 |
| Действует | по 26.11.2019 |
| Наименование | Устройства детектирования |
| Модель | УДПН-04 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0112bdc6-a2ff-527f-7c09-64f4f83edb7d |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 26.11.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1911 п. 05 от 26.11.2014 |
Производитель / Заявитель
ООО "СКУ-Атом", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | СФЮА.418252.004 МП |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
59092-14: Описание типа
2014-59092-14.pdf
|
Скачать | 119.7 КБ |
Описание типа
Назначение
Устройства детектирования (далее УДПН) предназначены для измерения плотности потока тепловых нейтронов в каналах ионизационных камер в процессе физического пуска в составе аппаратуры контроля нейтронного потока (АКНП).
Описание
УДПН имеет два исполнения: УДПН-04 и УДПН-04-01.
УДПН-04 состоит из двух блоков: блока детектирования БДПН-04 (далее БДПН) и блока преобразования БПХ-04 (далее БПХ).
УДПН-04-01 состоит из двух блоков: блока детектирования БДПН-04-01 (далее БДПН) и блока преобразования БПХ-04 (далее БПХ).
Устройство детектирования УДПН-04 отличается от устройства детектирования УДПН-04-01 типом кабельной линии связи БДПН и количеством сальниковых вводов кабеля в БПХ.
БДПН в зависимости от измеряемой величины плотности потока нейтронов преобразует нейтронное излучение в электрический сигнал в виде импульсов тока, поступающий затем на вход БПХ. В качестве детектора нейтронов в БДПН применяются счетчики СНМ18-1.
Конструктивно БДПН представляет собой цилиндрический корпус из нержавеющей стали, внутри которого находится детектор. На одной из торцевых поверхностей корпуса размещается узел крепления для соединения, при необходимости, с другим БДПН. С противоположной стороны в корпус БДПН введены кабели, по которым передаются питающие напряжения для детектора и передаются сигналы с него.
Блок БПХ предназначен, при работе в импульсном режиме БДПН, для усиления и преобразования импульсов тока от БДПН в импульсы напряжения, дискриминации шумовых импульсов и формирования выходных импульсов, частота которых пропорциональна контролируемой плотности потока нейтронов.
Питание УДПН обеспечивается с помощью блока вспомогательного (БХ), входящего в состав аппаратуры контроля нейтронного потока (АКНП).
Фотография общего вида, схема пломбировки от несанкционированного доступа и место нанесения оттисков клейм приведены на рисунках 1 и 2.

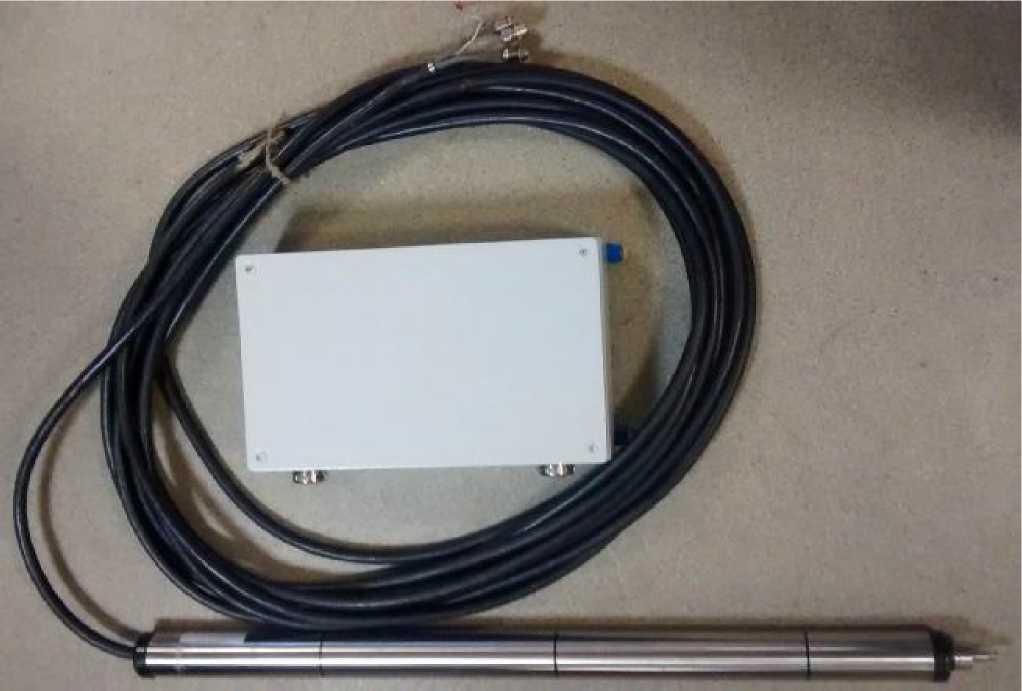

Рисунок 1 - Общий вид УДИН.

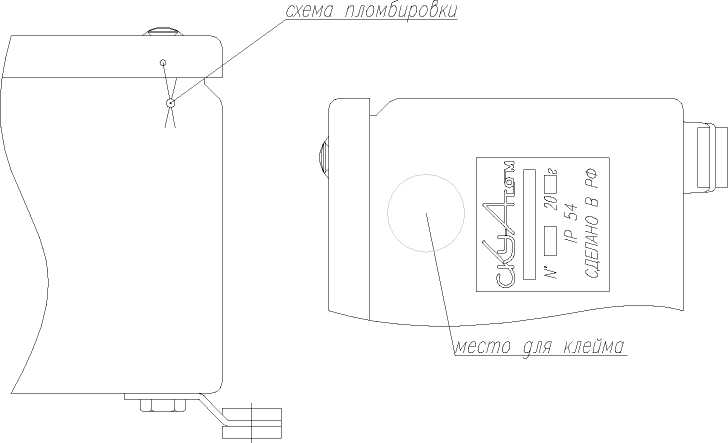

Рисунок 2 - Схема пломбировки и место нанесения оттисков клейм.
Технические характеристики
Основные метрологические характеристики УДПН приведены в таблицах 1 и 2.
|
Таблица 1 - Основные метрологические характеристики УД |
ПН. | |
|
Наименование характеристики |
Единица измерения |
Значение характеристики УДИН |
|
Диапазон измерения плотности потока нейтронов |
с-1-см-2 |
3,0П0-3 - 5,0-102 (УДПН-04) 9,0П0-3 - 1,5-103 (УДПН-04-01) |
|
Пределы допускаемой основной относительной погрешности измерения плотности потока нейтронов для доверительной вероятности 0,95, не более |
% |
± 25 |
|
Мощность поглощенной в воздухе дозы фонового гамма-излучения в месте размещения БДПН, не более |
Гр-ч-1 |
0,1 |
|
Чувствительность к нейтронам в диапазоне измерения плотности потока нейтронов |
см2 |
60,0 ± 10,0 (УДПН-04) 20,0 ± 2,0 (УДПН-04-01) |
|
Уровень собственного фона, не более |
с-1 |
0,05 |
Таблица 2 - Основные технические характеристики УДИН.
|
Наименование характеристики |
Единица измерения |
Номинальное значение характеристики УДИН |
|
1 |
2 |
3 |
|
Время установления рабочего режима, не более |
мин |
15 |
|
Нестабильность показаний за 24 ч, не более |
% |
±5 |
|
Режим работы устройства детектирования |
- |
Непрерывный |
|
Напряжение питания (от внешнего источника питания) |
В |
+12, минус 12, +5 |
|
Ток потребления, не более |
мА |
1000 |
|
Сопротивление изоляции при нормальных условиях, не менее |
МОм |
20 |
|
Сопротивление заземления, не более |
Ом |
0,1 |
|
Сопротивление изоляции кабельной линии связи БДПН, не менее |
Ом |
5-109 |
|
Наработка на отказ, не менее |
ч |
25000 |
|
Время, необходимое для замены составных частей устройства, не более |
ч |
1 |
|
Назначенный срок службы |
лет |
15 |
|
Устойчивость к воздействию температуры для блока детектирования БДПН |
ОС |
от +1 до +60 |
|
Устойчивость к воздействию температуры для блока преобразования БПХ |
ОС |
от +1 до +50 |
|
Устойчивость и прочность к воздействию относительной влажности при температуре +35 ОС |
% |
98 |
|
С ейсмостойкость |
- |
I категория сейсмостойкости по НП-031 (ПНАЭ Г-5-006) |
Продолжение таблицы 2.
|
1 |
2 |
3 |
|
Устойчивость к воздействию атмосферного давления |
кПа |
от 66 до 106,7 |
|
Габаритные размеры БДПН-04 Габаритные размеры БДПН-04-01 |
мм |
0 68 х 1200 0 68 х 540 |
|
Длина кабеля связи УДИН-04 Длина кабеля связи УДПН-04-01 |
мм |
21100 30300 |
|
Масса БДПН-04 Масса БДПН-04-01 |
кг |
20,5 25,0 |
|
Габаритные размеры БПХ |
мм |
540 х 340 х 135 |
|
Масса БПХ |
кг |
12 |
|
Условия эксплуатации: Температура окружающего воздуха: - в месте размещения БДПН, - в месте размещения БПХ, Относительная влажность (при температуре воздуха 35 °С) Давление |
°С °С % кПа |
от +1 до +60 от +1 до +50 98 от 66 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносят на корпуса БДПН и БПХ методом штемпелевания, а на титульные листы руководства по эксплуатации и формуляра - типографским способом.
Комплектность
В комплект поставки устройства детектирования входят изделия и эксплуатационные документы, приведенные в таблицах 3 и 4.
Таблица 3 - Комплект поставки устройства детектирования УДПН-04.
|
№ |
Наименование |
Обозначение |
Количество, штук |
|
1 |
Блок детектирования БДПН-04 |
СФЮА.418252.008 |
1 |
|
2 |
Блок преобразования БПХ-04 |
СФЮА.468151.004 |
1 |
|
3 |
Паспорт |
СФЮА.418252.004 ПС |
1 |
|
4 |
Руководство по эксплуатации |
СФЮА.418252.004 РЭ |
1 |
|
5 |
Методика поверки |
СФЮА.418252.004 МП |
1 |
Таблица 4 - Комплект поставки устройства детектирования УДПН-04-01.
|
№ |
Наименование |
Обозначение |
Количество, штук |
|
1 |
Блок детектирования БДПН-04-01 |
ЕКДФ.418252.005 |
1 |
|
2 |
Блок преобразования БПХ-04 |
СФЮА.468151.004 |
1 |
|
3 |
Паспорт |
СФЮА.418252.004-01 ПС |
1 |
|
4 |
Руководство по эксплуатации |
СФЮА.418252.004-01 РЭ |
1 |
|
5 |
Методика поверки |
СФЮА.418252.004 МП |
1 |
Поверка
Осуществляется в соответствии с документом СФЮА.418252.004 МП «Устройство детектирования УДПН-04. Методика поверки», утвержденным ГЦИ СИ ОАО «СНИИП» 19.08.2014 г.
В перечень основного поверочного оборудования входят:
- установка поверочная типа УКПН-1М с водородосодержащим замедлителем типа, оснащенная источниками нейтронов типа ИБН, ИБН-8 (диапазон плотности потока нейтронов от 10-2 до 104 см-2^с-1), рабочий эталон 2 разряда.
Сведения о методах измерений
Руководство по эксплуатации СФЮА.418252.004 РЭ.
Руководство по эксплуатации СФЮА.418252.004-01 РЭ.
Нормативные и технические характеристики, устанавливающие требования к устройствам детектирования УДПН-04
1. ГОСТ 8.031-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов.
2. СФЮА.418252.004 ТУ Технические условия.
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
