Манометры показывающие MAGNEHELIC 2005D

ALL-Pribors default picture
Номер в ГРСИ РФ: 59109-14
Категория: Манометры
Производитель / заявитель: Фирма "Dwyer Instruments, Inc.", США
Скачать
59109-14: Описание типа СИ Скачать 105.7 КБ
Заказать
Поставщик: ООО НПО «ЮМАС»
Манометры показывающие MAGNEHELIC 2005D поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Манометры показывающие MAGNEHELIC 2005D (далее - манометры) предназначены для измерения избыточного давления (в т.ч. вакуумметрического) и измерения разности давлений в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства

Информация по Госреестру

Основные данные
Номер по Госреестру 59109-14
Наименование Манометры показывающие
Модель MAGNEHELIC 2005D
Год регистрации 2014
Страна-производитель  США
Информация о сертификате
Срок действия сертификата ..
Тип сертификата (C - серия/E - партия) E
Дата протокола Приказ 1911 п. 21 от 26.11.2014
Производитель / Заявитель

Фирма "Dwyer Instruments, Inc.", США

 США

Поверка

Методика поверки / информация о поверке МИ 2124-90
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 605
Найдено поверителей 6
Успешных поверок (СИ пригодно) 597 (99%)
Неуспешных поверок (СИ непригодно) 8 (1%)
Актуальность информации 17.11.2024

Поверители

Скачать

59109-14: Описание типа СИ Скачать 105.7 КБ

Описание типа

Назначение

Манометры показывающие MAGNEHELIC 2005D (далее - манометры) предназначены для измерения избыточного давления (в т.ч. вакуумметрического) и измерения разности давлений в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.

Описание

Манометр представляет собой однострелочный прибор с чувствительным элементом в виде мембраны. Изменение положения мембраны передается магниту, расположенному под шкалой манометра, который перемещает стрелку относительно шкалы.

Манометр снабжен контактным устройством.

Фото общего вида манометра представлено на рисунке 1.

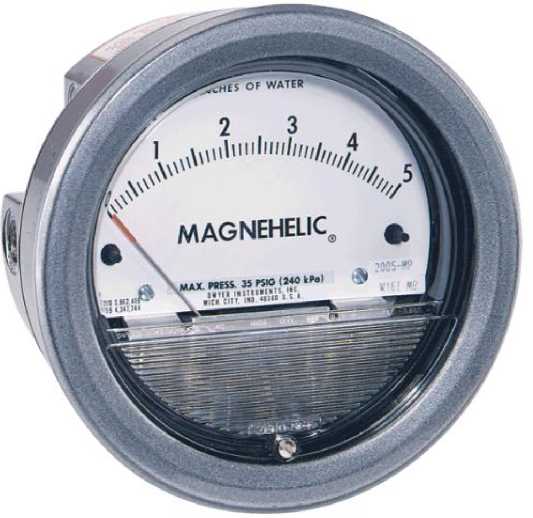

Рис. 1. Внешний вид манометра показывающего MAGNEHELIC 2005D.

Технические характеристики

Диапазон измерений, дюйм вод. ст. (кПа)

от 0 до 5 (от 0 до 1,25)

Пределы основной допускаемой приведенной погрешности, %

± 2

Вариация, %

2

Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10 °C

± 1

Габаритные размеры (диаметр), мм, не более

101,6

Масса, кг, не более

1

Диапазон рабочих температур, °С

от минус 6,67 до плюс 60

Знак утверждения типа

Знак утверждения типа наносится на корпус манометра и на титульный лист паспорта типографским способом.

Комплектность

Манометр показывающий MAGNEHELIC 2005D

4 шт.

4 экз.

Паспорт

Поверка

осуществляется в соответствии с документом МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»*.

* - при этом штуцер, обозначенный знаком «минус», соединяется с атмосферой.

Основные средства поверки:

- манометр цифровой МТ210, диапазон измерений давления от минус 1 до 30 бар, ПГ: ± 0,01 %.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на манометр показывающий MAGNEHELIC 2005D.

Нормативные документы

1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

3. Техническая документация DWYER INSTRUMENTS, INC., США.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
