Толщиномеры ультразвуковые 27MG
| Номер в ГРСИ РФ: | 59165-14 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | Компания "Olympus NDT, Inc.", США |
Толщиномеры ультразвуковые 27MG (в дальнейшем - толщиномеры) предназначены для измерения толщины изделий из металлических и неметаллических материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59165-14 |
| Действует | по 14.10.2029 |
| Наименование | Толщиномеры ультразвуковые |
| Модель | 27MG |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2d8af52b-ca43-bbe7-eba9-01b1f3215c54 |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Год регистрации | 2014 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 26.11.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1909 п. 27 от 26.11.2014 |
Производитель / Заявитель
Компания "Olympus Scientific Solutions Americas", США
США
Поверка
| Методика поверки / информация о поверке | МП 003.Д4-14 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2664
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2534 (95%) |
| Неуспешных поверок (СИ непригодно) | 130 (5 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
59165-14: Описание типа
2019-59165-14.pdf
|
Скачать | 95.6 КБ | |
|
59165-14: Методика поверки
2024-mp59165-14.pdf
|
Скачать | 5.1 MБ |
Описание типа
Назначение
Толщиномеры ультразвуковые 27MG (в дальнейшем - толщиномеры) предназначены для измерения толщины изделий из металлических и неметаллических материалов.
Описание
Толщиномеры являются портативными одноканальными приборами и предназначены для ручного использования.
Принцип действия толщиномеров основан на ультразвуковом контактном эхо-методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн.
Генератор электронного блока толщиномера формирует электрический импульс и передает его на преобразователь. В результате обратного пьезоэффекта электрический импульс преобразуется в механические колебания пьезокерамического элемента преобразователя, которые, передаются через слой контактной жидкости в объект контроля.
Ультразвуковые колебания распространяются в материале объекта контроля до границы перехода между различными типами материалов, после чего часть энергии ультразвуковых колебаний отражается обратно и преобразуется преобразователем назад в электрический импульс, поступающий на усилитель электронного блока. Электронный блок толщиномера оцифровывает полученный сигнал. Значение толщины выводится на жидкокристаллическом дисплее электронного блока в цифровом виде.
Конструктивно толщиномеры состоят из электронного блока и преобразователя, соединенных кабелем. С толщиномерами применяются раздельно-совмещенные преобразователи производства компании «Olympus Scientific Solutions Americas», США. Управление толщиномерами производится с передней панели электронного блока. Фотография общего вида толщиномеров представлена на рисунке 1.

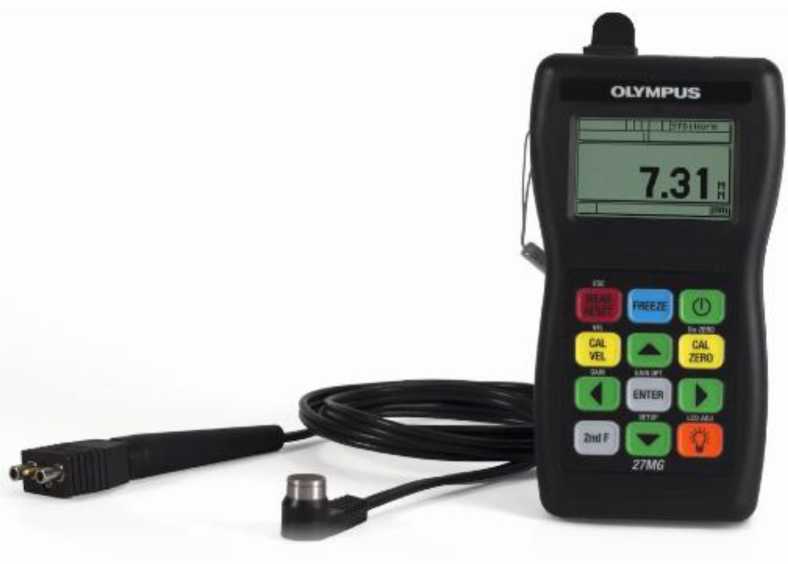

Рисунок 1 - Общий вид толщиномеров
Толщиномеры пломбируются на боковой стороне электронного блока. Место пломбировки от несанкционированного доступа приведено на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО), установленное на толщиномер выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- отображение результатов измерений на дисплее толщиномера.
Идентификационные признаки ПО толщиномеров соответствуют данным, приведенным
в таблице 1. Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
27MG |
2.03 и выше |
- |
- |
Защита ПО толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню «A» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон показаний толщины, мм |
От 0,5 до 635 |
|
Пределы допускаемой абсолютной погрешности измерения толщины по стали в диапазоне* от 0,5 до 300 мм, мм |
± (0,1 + 0,001 • Х), где Х - измеренное значение толщины, мм |
|
Диапазон устанавливаемых скоростей звука в материале, м/с |
От 508 до 18698 |
|
Дискретность измерений, мм |
0,1; 0,01 |
|
Напряжение питания, В - от щелочных батарей; - от аккумуляторных NiMH батарей; - от внешнего сетевого USB-адаптера |
4,5 4,5 5,0 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Габаритные размеры электронного блока (высота х ширина х толщина), мм, не более |
153 х 84 х 39 |
|
Масса электронного блока с батареями питания, кг, не более |
0,36 |
|
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От минус 10 до плюс 50 До 95 |
|
* - Диапазон измерения толщины по стали зависит от типа подключенного преобразователя | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель электронного блока толщиномера способом наклеивания этикетки.
Комплектность
Таблица 3
|
Наименование и условное обозначение |
Количество |
|
Электронный блок |
1 шт. |
|
Преобразователи ультразвуковые типа D7910, D790, D790-SM, D790-RL, D790-SL, D791, D791-RM, D792, D793, D794, D797, D797-SM, D798, D798-LF, D798-SM, D799, D7908, D7906-SM, D7226, MTD705, производства компании «Olympus Scientific Solutions Americas», США |
* |
|
Щелочная батарея типа АА |
3 шт. |
|
Тестовый образец |
1 шт. |
|
Транспортировочный кейс |
1 шт. |
|
Контактная жидкость |
1 флакон |
|
Руководство по эксплуатации |
1 диск. |
|
Руководство по началу работы |
1 экз. |
|
Методика поверки |
1 экз. |
|
* - Тип и количество зависит от заказа потребителя | |
Поверка
осуществляется согласно методике поверки МП 003.Д4-14 «ГСИ. Толщиномеры ультразвуковые 27MG. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в сентябре 2014 года.
Основные средства поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).
Сведения о методах измерений
Сведения о методах измерений приведены в разделах 4 и 5 руководства по эксплуатации «Толщиномеры ультразвуковые 27MG. Руководство по эксплуатации».
Нормативные документы
Техническая документация компании «Olympus Scientific Solutions Americas», США.
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений.
