Амперметры и миллиамперметры Д5054
| Номер в ГРСИ РФ: | 5921-77 |
|---|---|
| Категория: | Амперметры |
| Производитель / заявитель: | ПО "Точэлектроприбор", УКРАИНА, г.Киев |
|
5921-77: Описание типа
2026-5921-77.pdf
|
Скачать | 164.2 КБ |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 5921-77 |
| Наименование | Амперметры и миллиамперметры |
| Модель | Д5054 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6432ee11-9417-3ac6-b1a7-fead45c03db0 |
| Год регистрации | 1990 |
| Общие данные | |
|---|---|
| Источник информации | 48-78г с.09, 85-89г с.123 |
| Класс СИ | 34.01.01 |
| Год регистрации | 1990 |
| Страна-производитель | СССР |
| Примечание | Исключен в 1990 г. |
| Центр сертификации СИ | |
| Наименование центра | - |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | нет |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03 от 10.04.90 п.03 |
Производитель / Заявитель
ПО "Точэлектроприбор", УКРАИНА, г.Киев
СССР
-
Поверка
| Методика поверки / информация о поверке |
Инструкция 184-62 «По поверке вольметров, амперметров, ваттметров и варметров»
|
| Межповерочный интервал / Периодичность поверки |
2 года
Для амперметров аналоговых класса точности свыше 0,1
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 967 (97%) |
| Неуспешных поверок (СИ непригодно) | 27 (3 %) |
| Актуальность информации | 08.09.2026 |
Поверители
Скачать
|
5921-77: Описание типа
2026-5921-77.pdf
|
Скачать | 164.2 КБ |
Описание типа
Назначение

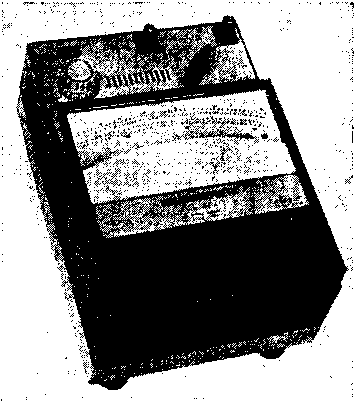

Амперметры и миллиамперметры Д5054 (см. рисунок) электродинамической системы переносные предназначены для измерения силы переменного и постоянного тока в закрытых сухих отапливаемых помещениях в условиях умеренного климата в интервале температур от 10 до 35°С и относительной влажности до 80% при температуре 30° С.
По условиям механических воздействий при эксплуатации и по степени защищенности от внешних магнитных и электрических полей приборы относятся к обыкновенным по ГОСТ 22261—76.
Стр. 2 № 5921—77
Описание
Измерительный механизм прибора экранированный. Крепление подвижной части на растяжках, успокоение воздушное.
В измерительном механизме установлены виброгасители, выполненные в виде двух втулок, заполненных жидкостью, через которые проходят растяжки подвижной части. Крепление растяжек цанговое.
Основные конструктивные элементы измерительного механизма выполнены из керамики.
Двухстрочная шкала амперметра получена с помощью одного осветителя и призматического подвижного зеркала.
Переключение пределов измерений на большие токи осуществляется штепсельными переключателями, а на малые токи — поворотными.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности 0,1 по ГОСТ 22261—76.
Приборы двухпредельные шести модификаций с конечными значениями рабочей части шкалы: 5 и 10 А (Д5054/1); 2,5 и 5 А (Д5054/2); 0,5 и 1 А (Д5054/3); 100 и 200 мА (Д5054/4); 25 и 50 мА (Д5054/5); 5 и 10 мА (Д5054/6).
Нормальная область частот в приборах: Д5054/1—5 от 45 до 500 Гц; Д5054/6 от 45 до 300 Гц. Расширенная область частот в приборах: Д5054/1—5 от 500 до 1500 Гц; Д5054/6 от 300 до 1000 Гц.
Габаритные размеры 205Х290Х135 мм.
Масса 4,5 кг.
Комплектность
Совместно с прибором поставляют:
1) трансформатор питания осветителя со шнуром;
2) козырек;
3) лупу в футляре;
4) запасные лампы осветительные — 3 шт.;
5) запасные растяжки — 3 шт.;
6) техническое описание и инструкцию по эксплуатации;
7) паспорт.
Примечание. Запасные растяжки предназначены только для ремонта приборов и поставляются по письменному требованию потребителя.
Не 5921—77 Стр. 3
Поверка
Приборы поверяют в соответствии с инструкцией 184—62 «По поверке амперметров, вольтметров, ваттметров и варметров».
Испытания проводил и рассматривал результаты Украинский республиканский центр стандартизации и метрологии.
